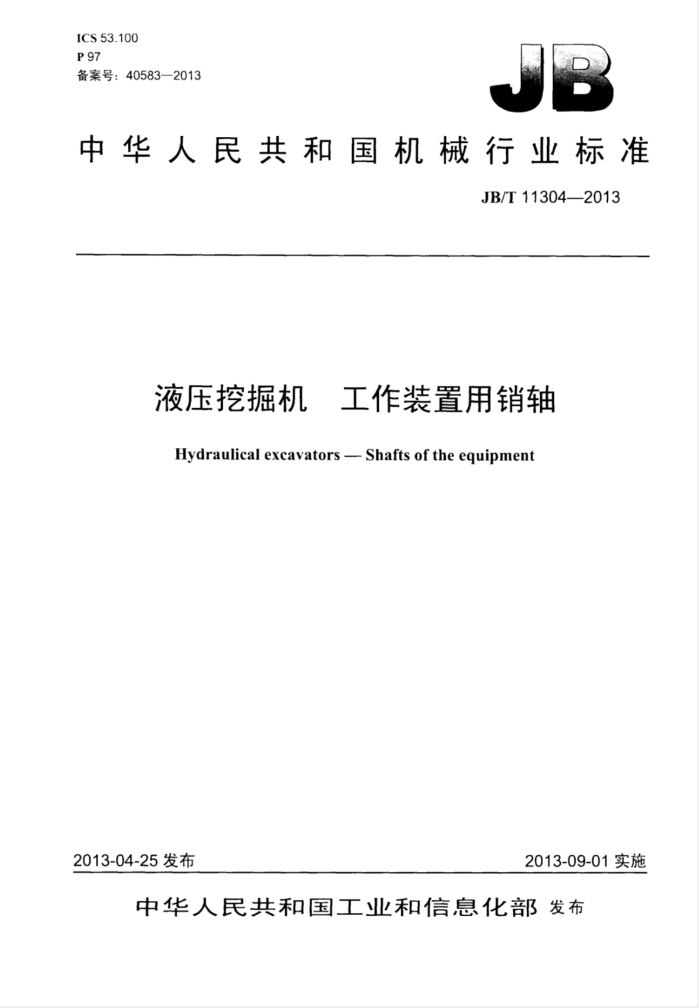

ICS53.100 P 97 备案号：40583—2013
中华人民共和国机械行业标准
JB/T11304—2013
液压挖掘机 工作装置用销轴 Hydraulical excavators -- Shafts of the equipment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11304—2013
目 次
前寳范围规范性引用文件主要尺寸 3.1外形尺寸 3.2润滑孔尺寸 4 要求. 5 试验方法. 检验规则.
2
6
6.1出厂检验. 6.2型式检验 7标志、包装、运输和贮存附录A（资料性附录）销轴的外形尺寸附录B（资料性附录）止动板、挡板和挡块的主要尺寸 B.1 山动板 B.2 挡板 B.3 挡块图1 不带轴肩销轴图2 带轴肩销轴图3 销轴润滑孔图B.1 销轴止动板A（不带轴房销轴用）图B.2 销轴山动板B（带辅肩销轴用）图B.3 销轴挡板A 图B.4 销轴挡板B. 图B.5 销轴挡块表1 销轴表面淬火值表A.1 不带轴房销轴的外形尺寸表A.2 带轴肩销轴的外形尺寸表B.1 销轴止动板A尺寸表B.2 销轴止动板B尺寸表B.3 销轴A尺寸表B.4 销轴挡块尺寸
6 6
**+*2
4 ..4
5 5
6
.6 JB/T11304-2013
前言
本标准按照GB/T1.1一2009给出的规则起节。 本标准由中国机械工业联合会提出。 本标准由全国I：万机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：烟台首钢东星集团有限公司、天津工程机械研究院、合肥振宁工程机械有限公司。 本标准主要起草人：开立辉、李广庆、孔吴本标准为首次发布。
II JB/T11304—2013
液压挖掘机工作装置用销轴
1范围
本标准规定了液压挖拥机工作装置用销轴（以下简称销轴）的主要尺小、要求、试验方法、检验规则、标志、包装、运输和存。
本标准适用了液压挖拥机。
2规范性引用文件
下列文件对了本文件的以用是必不可少的。凡是注日期的用文件，仅注日期的版本适用下本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、 N、T标尺）
GB/T699 优质碳素结构钢 GB/T1591低合金高强度结构钢 GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829周期检验计-数抽样程序及表（适用丁对过程稳定性的检验） GB/T3077合金结构钢 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法 GB/T5617 钢的感应痒火或火焰火后有效硬化层深度的测定 GB6462金属和氧化物覆盖层厚度测量显微镜法 GB/T15822.1无损检测磁粉检测第1部分：总则 JB/T5943 工程机械焊接件通用技术条件
3主要尺寸
3.1外形尺寸
销轴的外形尺上如图1表A.1和图2表A2所示，与销轴相关的动板，挡板和挡块的主要尺
寸见附录B。
图1不带轴肩销轴
图2带轴肩销轴 JB/T113042013
3.2润滑孔尺寸
销轴的润滑孔尺如图3所示，允许在销轴的任-端。
单位为毫米
428
M10×1-6H
$8.7
图3销轴润滑孔
4要求
4.1销轴的材料推荐采用45钢（GB/T699）、40Cr（GB/T3077）和42CrMo（GB/T3077）。 4.2销轴官进行必要的正火或调质处理。 4.3 销轴进行表面滚火，其有效硬化层深度及表面硬度值符合表1的规定。
表1销轴表面火值
淬硬层深度
硬度值 HRC 56±4 56±2 56±4
推荐材料种类
mm 1.0~2.0 1.2~3.0 2.0~4.0
45 40Cr 42CrMo
4.4销轴表面需要镀铬时，镀铬层厚度应大」0.015mm，硬度值应大]750HV。 4.5销轴的表面粗糙度值Ra不大于1.6um 4.6销轴表面元锈蚀、裂纹及毛刺等缺陷。 4.7动板、挡板和挡块的材料推荐采用Q345A（GB/T1591）。 4.8销轴与Ⅱ动板、挡块与工作装置部件的焊接质量应符合JB/T5943的规定，并且板轴焊接的热影响区不应存在淬硬组织（针状马氏体），硬度应小于450HV。
5试验方法
5.1 销轴的有效硬化层深度按GB/T5617的规定测定。 5.2销轴表面镀铬层厚度按GB/T6462的规定测定。 5.3销轴表面硬度按GB/T230.1和GB/T4340.1的规定测定。 5.4销表面裂纹按GB/T15822.1的规定测定。
2 JB/T11304--2013
6检验规则
6.1出厂检验 6.1.1销轴应经制造商质检部门检验合格后方准出厂。出厂的销轴以带有检验合格证。 6.1.2出厂检验项目还包括：
a）外观质量： b）各部位尺寸； c）随机文件的齐全性： d）用户要求检验的项目，
6.1.3出厂检验抽样方案按GB/T2828.1规定的一次抽样方案，抽出的销轴，检验个部项目接收质量限（AQL）为6.5，采用一般检验水平II，样本量字码按GB/T2828.1一2003中表1的规定抽取。出厂检验方案也可由供需双方协商确定。 6.2型式检验 6.2.1有下列情况之-一时，以进行型式检验：
a）新产品试制或产品转厂生产： b）产品结构、材料、工艺有较大改变，影响产品性能： c）批量生产的产品需定期（一般为两年）检验： d）产品停产半年以上，恢复生产。
6.2.2型式检验项目为第4章规定的项目 6.2.3 型式检验抽样方案按GB/T2829的规定，具体抽样方案由制造商自行确定，或由供需双方协商确定。
7标志、包装、运输和贮存
7.1 销轴应有防潮、防锈措施，外包装箱保证在正常运输中不被损坏。 7.2 包装箱内应附有装箱单和合格证等文件。装箱单应注明销轴的数量及装箱日期，合格证应注明以下内容：
a）制造商名称或注册商标： b）产品型号： c）检验日期： d）检验部门盖章。
7.3包装箱外应注明：
a）制造商名称或注册商标： b）名称、型号、数量及出厂日期： c）运输要求标记： d）收货单位名称、地址。
7.4销轴应存放在干燥、通风良好和无有害气体的仓库内，不应与有害了销轴及包装的物质一起存放。
3 JB/T113042013
附录A （资料性附录）销轴的外形尺寸
销轴的外形尺寸见表A.1、表A.2。
表A.1 不带轴肩销轴的外形尺寸 30 35 40 45 50 55 60 65 70 75 80
单位为毫米
公称直价D 公差轴端锥长度1 轴端倒角R
h8
10
12
15
2.5
4
表A.2 带轴肩销轴的外形尺寸 60 70 80 90 100 110 120 130 140 150 160
单位为毫米
公称直径D 公差轴府直径d 轴扇长度12 轴端锥长度; 轴端倒角R
h8
60
55
100
10~30
20
15
6
4 JB/T11304—2013
附录B （资料性附录）
止动板、挡板和挡块的主要尺寸
B.1止动板
销轴l:动板的主要尺寸见图B.1和表B.1、 图B.2和表B.2。
单位为宅米
单位为毫米
图B.1销轴止动板A（不带轴肩销轴用）
图B.2 2销轴止动板B（带轴肩销轴用）
表B.1 销轴止动板A尺寸 30 35 40 45 50 55 60 65 70 75 80 31 36 41 46 51 56 61 66 71 76 81
单位为毫米
公称直径D 止动板内圆直径D 止动外圆半径R：
40
50
30
60
表B.2 销轴止动板B尺寸
单位为毫米
公称直径D
R1 50 60 80
I3 100 115 160
di 56
le 38
Is 85 95
17 65
4 60
60 70~100
61
90
58
110
140
110160
101
B.2挡板
销轴挡板的主要尺寸见图B.3、表B.3和图B.4。
5
