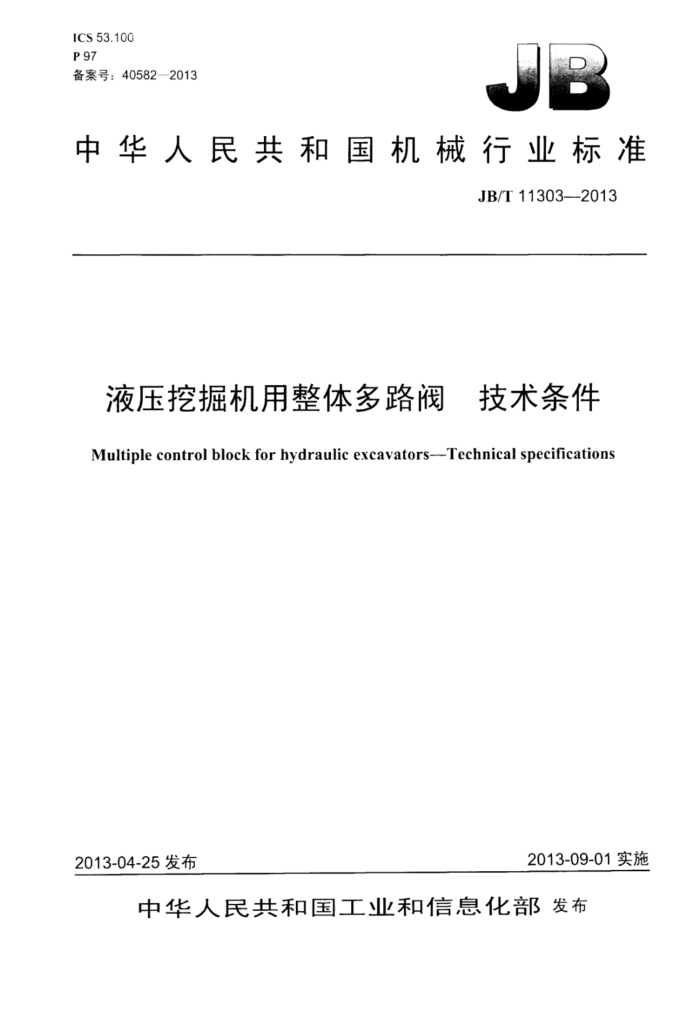

ICS 53.100 P 97 备案号：40582—2013
中华人民共和国机械行业标准
JB/T11303—2013
液压挖掘机用整体多路阀 技术条件
Multiple control block for hydraulic excavators-Technical specifications
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11303—2013
目
次
前言... 范围. 规范性引用文件
.1I
2 3 4 要求...
术语和定义
4.1 --般要求， 4.2 性能要求. 4.3 加质量. 4.4 内部清洁度， 4.5 外观质量. 试验方法
5 6 检验规则.
6.1出厂检验， 6.2型式检验.. 7标志、包装、运输和贮存表1多路阀基本参数表2多路阀中安全阀性能指标表3多路阀其他性能指标表4多路阀清洁度指标 JB/T11303—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国1：方机械标准化技术委员会（SAC/TC334）111。 本标准起草单位：天津下程机械研究院、浙江苏强格液压有限公司、浙江海宏液压科技爬份有限公
司、浙江高宇液压机电有限公司、中国工程机械工业协会挖掘机械分会、山重建机有限公亢
本标准正要起草人：李宏宝、蔡志方、应世建、蔡铮、余海洋、吴红丽、刘代永。 本标准为首次发布。
II JB/T11303—2013
液压挖掘机用整体多路阀 技术条件
1范围
本标准规定了液压挖掘机用整体多路阀的术语和定义、要求、试验方法、检验规则、标志、包装运输和贮存。
本标准适用丁液压挖掘机用整体多路阀（以下简称多路阀）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2346 流体传动系统及元件公称压力系列 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 2878.1 液压传动连接 带米制螺纹和O形图密封的油口和螺柱瑞 第1部分：油口 GB/T7935—2005 液压元件 通用技术条件 GB/T 13306 标牌 GB/T 17446 流体传动系统及元件词汇 JB/T 5058 机械工业产品质量特性重要度分级导则 JB/T7858 液压元件清洁度评定方法及液压元件清洁度指标 JB/T 8729 液压多路换向阀
3术语和定义
GB/T17446界定的术语和定义适用」本文件。
4要求
4.1一般要求 4.1.1 公称压力应符合GB/T2346的规定 4.1.2 汕口连接螺纹尺寸应符合GB/T2878.1的规定。 4.1.3 零件、外协件和外购件应经检验合格后，方可入库或进行装配 4.1.4 多路阀组装完成后，滑阀工作时应换向灵活，复位迅速，无卡滞现象。 4.1.5 多路阀的各外露汕口及结合部位，应有防锈、防尘和防磕碰措施。 4.1.6 多路阀壳体铸件应符合GB/T7935的规定。 4.1.7 多路阀在T作油温为-20℃～120℃范围内应能正常T作。 4.2 性能要求 4.2.1 多路阀基本参数见表1。
- JB/T11303—2013
表1 多路阀基本参数
项日通径 mm 公称流量 L/min
数 值 22 200
18 160
25 300
32 450
16 100
4.2.2 多路阀性能指标见表2和表3。
表2 多路阀中安全阀性能指标
项1 额定流量 L/min 额定压力 MPa 泄漏量mL/min
先导型 40（按通径）
直动型 4（按通径）
小型挖掘机28，其他42
一
≤2 ≥95% ≥90% ± 0.3 <120% <0.1
≤3
开启率闭合率
-
压力振摆MPa 峰值压力响应时间s
±0.3 <120%
表3 多路阀其他性能指标
项日通 征mm
数 值 22
25
32
16 ≤80 ≤100 ≤120 ≤140 ≤170 ≤600 ≤700 ≤850 ≤1 000 ≤1250
18
内泄漏量 mL/min
O型机能在中位位置，额定压力为20MPa
在换向位置，额定压力为31.5MPa 额定流量L/min
180 200
100 ≤0.8 ≤0.8 ≤0.8 ≤0.9 ≤0.9 ≤1.2 ≤1.2 ≤1.2 ≤1.2 ≤1.3
130
160
压力损失 MPa
中位位置换向位置
补偿阀开启压力 MPa
≤0.2
注1：表中压力损失指标足多路阀联数为四联时的指标。联数每减少 一联， 压力损失指标减少0.1MP：， 联数每
增加--联，压力损失指标增加0.1MPa。
注2：安过载阀或其他辅助阀时，中位内泄漏量允许增加！20% 4.2.3 密封性：
在1.5倍额定压力下，静密封处不得有外渗汕，动密封处不得有外泄漏。 4.2.4耐久性：
在额定T况下，换向阀换向100万次，安全阀T作100万次的试验后，应符合下列要求：
阀孔和阀芯不得有损坏或表面脱落，且安全阀仍能正常工作；多路阀内泄漏量增加值不应大了规定值的10%，安企阀开启率不应低」90%；一其余零件不得有异常磨损和其他形式的损坏。
4.3加工质量
加T的质量特性重要度等级划分应按JB/T5058的规定。
2
