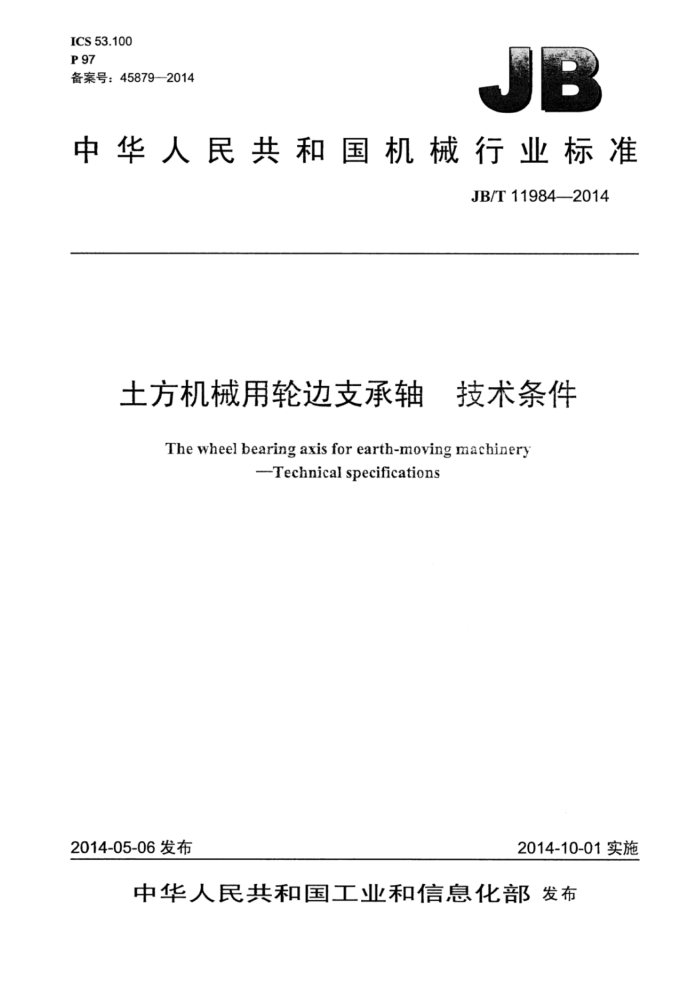

ICS 53.100 P 97 备案号：45879—2014
中华人民共和国机械行业标准
JB/T119842014
土方机械用轮边支承轴 技术条件
The wheel bearing axis for earth-moving machinery
-Technicalspecifications
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T119842014
目 次
前言 1范围. 2规范性引用文件 3分类.. 4要求..
4.1一般要求 4.2材料.. 4.3硬度要求， 4.4几何要求， 4.5金相组织和力学性能 5试验方法 6 检验规则. 6.1出厂检验.. 6.2型式检验、 7标志、包装、运输和贮存 7.1标志. 7.2包装. 7.3运输... 7.4览存.. 图1焊接式轮边支承轴图2 法兰式轮边支承轴. 表1 支承轴调质后的表面硬度允许偏差表2支承轴表面淬火区的位置要求
. JB/T11984—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：南阳市红阳锻造有限公司、天津工程机械研究院。 本标准主要起草人：付国涛、国力强、陈树巧、李书华、侯晓东。 本标准为首次发布。
II JB/T11984—2014
土方机械用轮边支承轴 技术条件
1范围
本标准规定了土方机械用轮边支承轴的分类、要求、试验方法、检验规则、标志、包装、运输和
存。
本标准适用于土方机械用轮边支承轴（以下简称支承轴）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T197--2003普通螺纹公差 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 230.1 金属材料 洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、
N、T标尺）
GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T1184一1996形状和位置公差未注公差值 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差 检测规定 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3478.1—2008 圆柱直齿渐开线花键（米制模数齿侧配合） 第1部分：总论 GB/T5617—20054 钢的感应淬火或火焰淬火后有效硬化层深度的测定 GB/T6402 钢锻件超声检测方法 GB/T 13298 金属显微组织检验方法 GB/T13320一2007钢质模锻件金相组织评级图及评定方法 GB/T15822.1 无损检测磁粉检测第1部分：总则 JB/T 5936 工程机械 机械加工件通用技术条件 JB/T 5942 工程机械 自由锻件通用技术条件 JB/T 5947 工程机械 包装通用技术条件 JB/T 6031 工程机械 钢质模镀件通用技术条件
+
3分类
支承轴按连接方式分为：
焊接式轮边支承轴（见图1)；法兰式轮边支承轴（见图2）。
- JB/T11984—2014
说明：
表面淬火区域；
L
L, 表面淬火区起始或终止位置距花键端部的距离；
一表面淬火区起始或终止位置距油封装配端面的距离。
L
图1焊接式轮边支承轴
说明： K
一表面淬火区域表面淬火区起始或终止位置距花键端部的距离；表面淬火区起始或终止位置距油封装配端面的距离。
L L
图2法兰式轮边支承轴
4要求 4.1一般要求 4.1.1支承轴应在热压力状态下锻造成形，并应符合JB/T5942或JB/T6031的规定。毛坏应具有沿轴向分布的全纤维金属流线，流线不应出现断裂、分层。 4.1.2支承轴不应有裂纹、折叠和其他破坏金属连续性的缺陷。 4.1.3支承轴表面不应有锈蚀、磕碰、划伤等缺陷。除有特殊要求外，支承轴不应留有尖棱、尖角和毛刺。 4.2材料
支承轴材料推荐采用40Cr和42CrMo，允许采用满足本标准要求的其他材料。钢材应有符合GB/T2101
