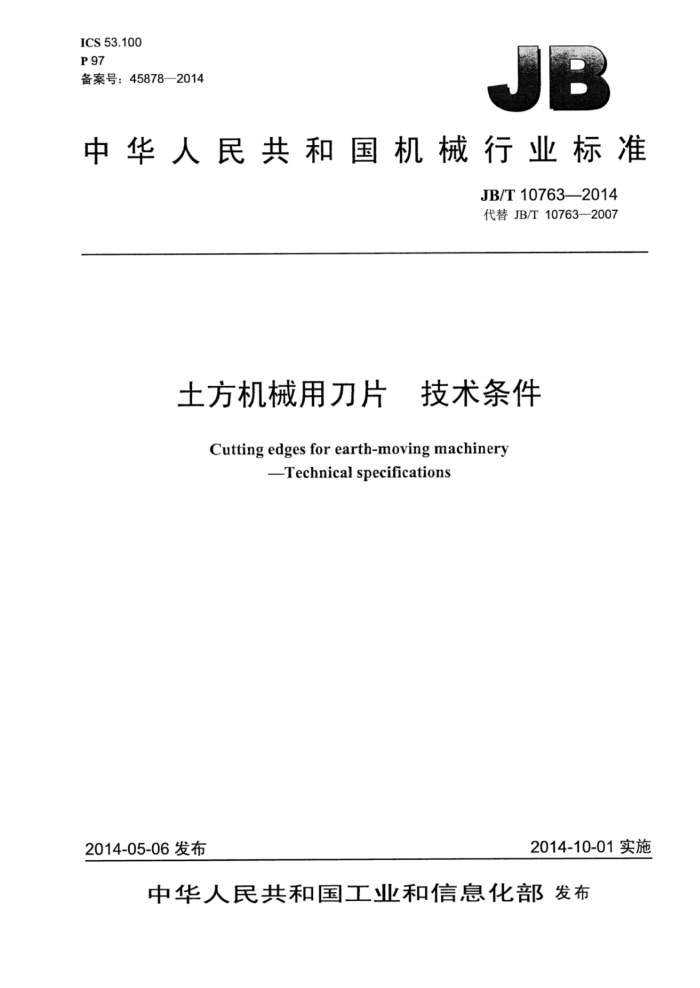

ICS 53.100 P 97 备案号：45878—2014
.
中华人民共和国机械行业标准
JB/T10763—2014 代替JB/T10763—2007
土方机械用刀片 技术条件
Cutting edges for earth-moving machinery
-Technicalspecifications
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
土方机械用刀片 技术条件
JB/T10763—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12195 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10763—2014
目 次
前言 1范围. 2规范性引用文件 3分类和标记. 4要求..
II
4.1表面质量 4.2力学性能和硬度， 4.3刀片几何公差， 4.4刀片螺栓孔 4.5 涂漆 5试验方法. 6检验规则.. 6.1出厂检验. 6.2型式检验， 7标志、包装、运输和贮存表1装载机和挖掘机用刀片的分类表2推土机和铲运机用刀片的力学性能和硬度表3装载机和挖掘机用刀片的力学性能和硬度表4平地机用刀片的热处理要求 JB/T10763—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T10763—2007《推土机、铲运机和平地机用刀片技术条件》，与JB/T10763—2007
相比主要技术变化如下：
标准名称改为《土方机械用刀片技术条件》；修改了适用范围（见第1章，2007年版第1章）；修改了“规范性引用文件”（见第2章，2007年版第2章）；增加了有关装载机和挖掘机用刀片的分类和标记的内容（见第3章）；一增加了“装载机和挖掘机用刀片的力学性能和硬度”（见4.2.2)； -增加了刀片长度公差的要求（见4.3.3）； -将检验规则的内容单独编为第6章（见第6章，2007年版5.5、5.6和5.7）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：柳州金茂机械有限公司、天津工程机械研究院。 本标准主要起草人：何拥军、陈树巧、李海平、赵帮强、阎垫。 本标准所代替标准的历次版本发布情况为：
-
-
-JB2648——1979、JB2648—1984、JB/T2648.2—1995; —JB/T10763—2007。
II JB/T10763—2014
土方机械用刀片 技术条件
1范围
本标准规定了土方机械用刀片的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮
存。
本标准适用于推土机、铲运机、平地机、装载机和挖掘机等土方机械用刀片。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法 GB/T229金属材料夏比摆锤冲击试验方法 GB/T230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、
N、T标尺）
GB/T1800.1产品几何技术规范（GPS） 极限与配合第1部分：公差、偏差和配合的基础 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T15822.1无损检测磁粉检测第1部分：总则 GB/T21940土方机械推土机、平地机和铲运机用刀片主要形状和基本尺寸 JB/T5947工程机械包装通用技术条件
3分类和标记
3.1 推土机、铲运机和平地机用刀片的规格和尺寸按GB/T21940的规定。 3.2装载机和挖掘机用刀片的分类见表1。
表1装载机和挖掘机用刀片的分类
分类
分类代码 H1 型 H2 型 K型
应用范围
用于一般工况用于磨损较严重工况磨损严重并需经常更换的刀片
焊接结构刀片
快换结构刀片
注1：焊接结构刀片 与斗体用焊接方式连接的刀片，侧重于要求刀片的可焊性和综合机械性能。 注2：快换结构刀片- 与斗体用螺栓等方式连接的刀片，侧重于要求刀片的耐磨性，可经常更换。
-
