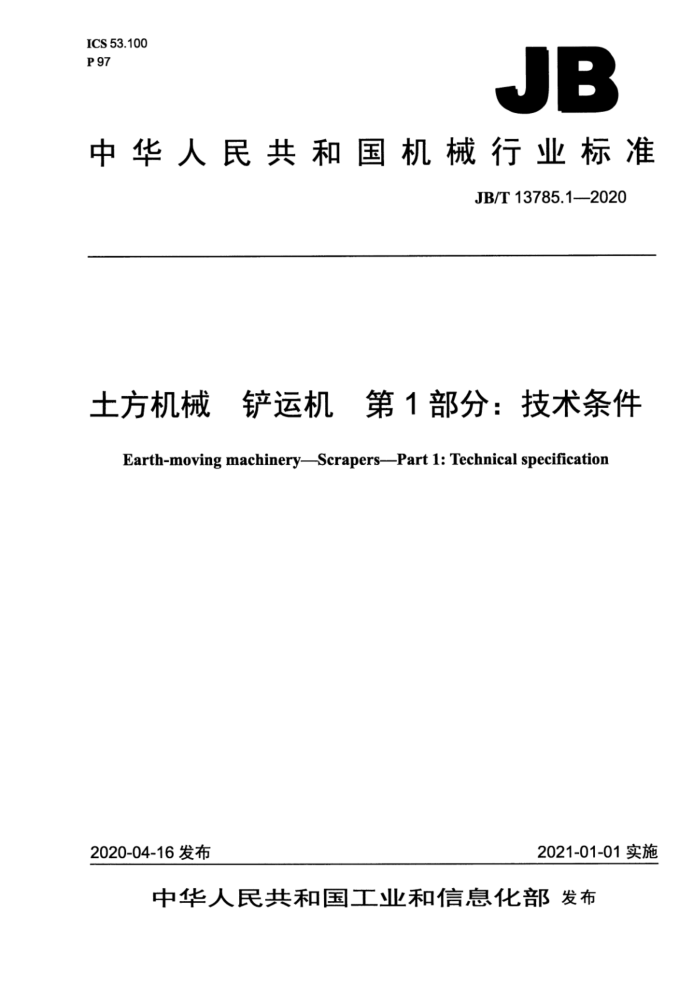

ICS 53.100 P 97
JB
中华人民共和国机械行业标准
JB/T13785.1—2020
土方机械 铲运机　第1部分：技术条件
Earth-moving machinery-Scrapers-Part 1: Technical specification
2020-04-16发布
2021-01-01实施
中华人民共和国工业和信息化部发布 JB/T13785.1—2020
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4分类. 4.1型式... 4.2型号. 5要求. 5.1 基本要求 5.2环保要求. 5.3 安全要求. 5.4 使用信息 6试验方法， 7检验规则 7.1 检验分类 7.2 抽样..... 7.3 检验项目. 7.4 判定规则. 8包装和贮存 8.1 包装... 8.2 贮存.. 8.3 随机文件附录A（资料性附录） 自行轮胎式铲运机主要技术参数附录B （资料性附录） 拖式铲运机主要技术参数，
8 8
.8
10
表1 铲运机液压系统油液固体颗粒污染等级表2检验项目、重要度分级及检验类型. 表A.1自行轮胎式铲运机主要技术参数.. 表B.1拖式铲运机主要技术参数
.2
0 JB/T13785.1—2020
前言
JB/T13785《土方机械 铲运机》分为三个部分：
第1部分：技术条件；一第2部分：性能试验方法；第3部分：可靠性试验方法。 本部分为JB/T13785的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：国家工程机械质量监督检验中心、山推工程机械股份有限公司。 本部分主要起草人：陈静、郭春华、高汝洁、胡隽清、邸鹏远。 本部分为首次发布。
II JB/T13785.1——2020
土方机械铲运机第1部分：技术条件
1范围
JB/T13785的本部分规定了铲运机的术语和定义、分类、要求、试验方法、检验规则、包装和贮存。 本部分适用于自行轮胎式铲运机和拖式铲运机（以下简称铲运机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7920.8一2018土方机械铲运机术语和商业规格 GB/T8498土方机械基本类型识别、术语和定义 GB/T14039 液压传动油液固体颗粒污染等级代号 GB16710 土方机械噪声限值 GB/T18826工业用1,1,1,2-四氟乙烷（HFC-134a） GB20178土方机械机器安全标签通则 GB20891 1非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T21940一2008土方机械推土机、平地机和铲运机用刀片主要形状和基本尺寸 GB/T22358土方机械防护与贮存 GB/T22359土方机械电磁兼容性 GB25684.1--2010土方机械安全第1部分：通用要求 GB25684.7—2010 土方机械安全第7部分：铲运机的要求 GB28239非道路用柴油机燃料消耗率和机油消耗率限值及试验方法 JB/T5947工程机械包装通用技术条件 JB/T13785.2一2020土方机械铲运机第2部分：性能试验方法
3术语和定义
GB/T7920.8一2018和GB/T8498界定的术语和定义适用于本文件。
4分类
4.1型式
铲运机型式按行走方式分为拖式铲运机和自行轮胎式铲运机。 4.2 2型号
铲运机型号由生产企业代号、主参数代号和变型代号构成，具体表示方法如下： JB/T13785.1—2020
变型代号主参数代号生产企业代号
5要求
5.1基本要求 5.1.14 铲运机在温度为-15℃～43℃、海拔不大于2000m的环境条件下应能正常作业，若有特殊要求，可在供需双方合同中做出规定。 5.1.2铲运机主要技术参数参见附录A和附录B。 5.1.3铲运机刀片形状和尺寸应符合GB/T21940一2008的规定。 5.1.4铲运机液压系统油液固体颗粒污染等级代号应按GB/T14039的规定，污染等级应不低于本部分表1的规定。
表1 铲运机液压系统油液固体颗粒污染等级
测定方法显微镜计数
柱塞泵系统 /18/15
齿轮泵系统 /20/17
自动颗粒计数器计数
5.1.5自行轮胎式铲运机最大爬坡能力应不小于25%。 5.1.6自行轮胎式铲运机燃油箱的容量应能保证发动机在额定工况下连续运转时间不少于10h。 5.1.74 铲运机在完成1000h可靠性试验后，其可靠性评定指标应符合以下规定：
平均失效间隔时间（MTBF）≥350h； -工作可用度≥95%。
5.2环保要求 5.2.1 自行轮胎式铲运机排气污染物应符合GB20891的规定。 5.2.2 自行轮胎式铲运机的燃料消耗率应符合GB28239的规定。 5.2.3 自行轮胎式铲运机若配备空调，其空调的制冷剂应符合GB/T18826的规定。 5.3安全要求 5.3.1通道
通道应符合GB25684.1-2010中4.2.1的规定。 5.3.2司机操作位置 5.3.2.1一般要求
铲运机应符合以下要求：
GB25684.12010中4.3.1.2~4.3.1.7的规定；
2
