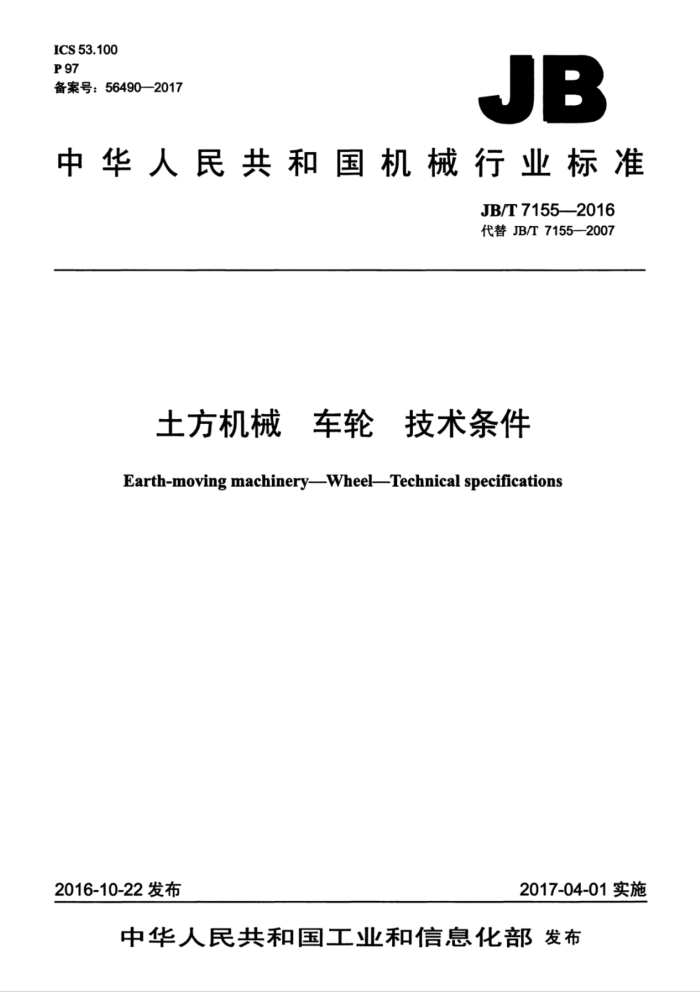

ICS53.100 P 97 备案号：56490—2017
JB
中华人民共和国机械行业标准
JB/T71552016 代替JB/T7155—2007
土方机械 车轮技术条件 Earth-moving machinery--WheelTechnical specifications
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T7155—2016
目 次
前言 1范围 2规范性引用文件 3型式和标识. 3.1型式 3.2标识 4要求 4.1 一般要求 4.2 锁圈. 4.3 槽圈. 4.4挡圈. 4.5 胎圈座. 4.6 座圈... 4.7 气门嘴孔 4.8轮辐. 4.9涂装... 4.10其他要求 5试验方法. 6检验规则. 6.1 出厂检验。 6.2型式检验.. 7标志、包装、运输和贮存 7.1标志 7.2 包装. 7.3 运输. 7.4 贮存
-
C
C
表1 车轮胎圈座处径向圆跳动和轮缘端面轴向圆跳动表2锁圈套在检验圆柱上时开口的尺寸，表3锁圈开口部位的永久变形量表4挡圈内孔的圆度公差... 表5挡圈内孔的平面度公差，表6座圈的圆度公差。 表7轮辐安装面的平面度公差. 表8车轮的试验项目和试验方法
.
2 JB/T7155—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7155—2007《轮式工程机械车轮技术条件》，与JB/T7155—2007相比主要技术
变化如下：
修改了标准名称；修改了适用范围（见第1章，2007年版的第1章）；增加和替换了部分规范性引用文件（见第2章，2007年版的第2章）；修改了轮辋的型式和标识（见第3章，2007年版的第3章）； -增加了车轮的标识要求（见4.1.2）；修改了锁圈的圆度公差（见4.2.2，2007年版的4.3.2）；修改了锁圈的平面度公差（见4.2.3，2007年版的4.3.3）；修改了锁圈套在检验圆柱上时开口的尺寸（见4.2.4，2007年版的4.3.4) 修改了车轮的涂装要求（见4.9，2007年版的4.11）；修改了车轮表面质量的检测方法（见表8，2007年版的5.1）；修改了无内胎车轮的密封性试验方法（见表8，2007年版的5.5）；增加了车轮及部件的检测工具（见表8）；修改了检验规则（见第6章，2007年版的第6章）修改了标志、包装和运输的要求（见第7章，2007年版的第7章）。
/
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：山东山工钢圈有限公司、天津工程机械研究院、河南宏源车轮股份有限公司、肥
城市云宇钢圈有限公司、嘉兴峰牌钢圈有限公司。
本标准主要起草人：张红、李广庆、陈汉杰、孙兆华、姜引娣、潘仲兴、石洪金。 本标准所代替标准的历次版本发布情况为：
JB/T7155—1993、JB/T7155—2007。
II JB/T71552016
土方机械车轮技术条件
1范围
本标准规定了土方机械车轮的型式和标识、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于土方机械车轮（以下简称车轮），其他机械类车轮可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2883工程机械轮辋规格系列 GB/T2933 充气轮胎用车轮和轮辋的术语、规格代号和标志 GB/T 9769 轮辋轮廊检测 JB/T5943 工程机械焊接件通用技术条件 JB/T5946 工程机械涂装通用技术条件 JB/T5947 工程机械包装通用技术条件 JB/T7154 土方机械轮辋锁圈、槽圈用型钢 JB/T7698轮胎式装载机车轮轮辐与轮毂安装尺寸
3型式和标识
3.1型式
车轮轮辋的型式应符合GB/T2883的规定，或由供需双方协商确定。
3.2标识
车轮代号由轮辋直径代号、轮辋结构型式代号、轮辋宽度代号/轮缘高度代号及轮辋轮廓型式代号组成。代号的含义见GB/T2933的规定，标识方法和标识示例如下：
口0-口0
(口 口)
轮辋轮廊型式代号轮缘高度代号轮辋宽度代号轮辋结构型式代号轮辋直径代号
示例：直径为25in、结构型式为多件式、轮辋宽度为19.50in、轮缘高度为2.5in、轮廊型式为全斜底的车轮，标识为：
25-19.50 /2.5 (TB)
1
