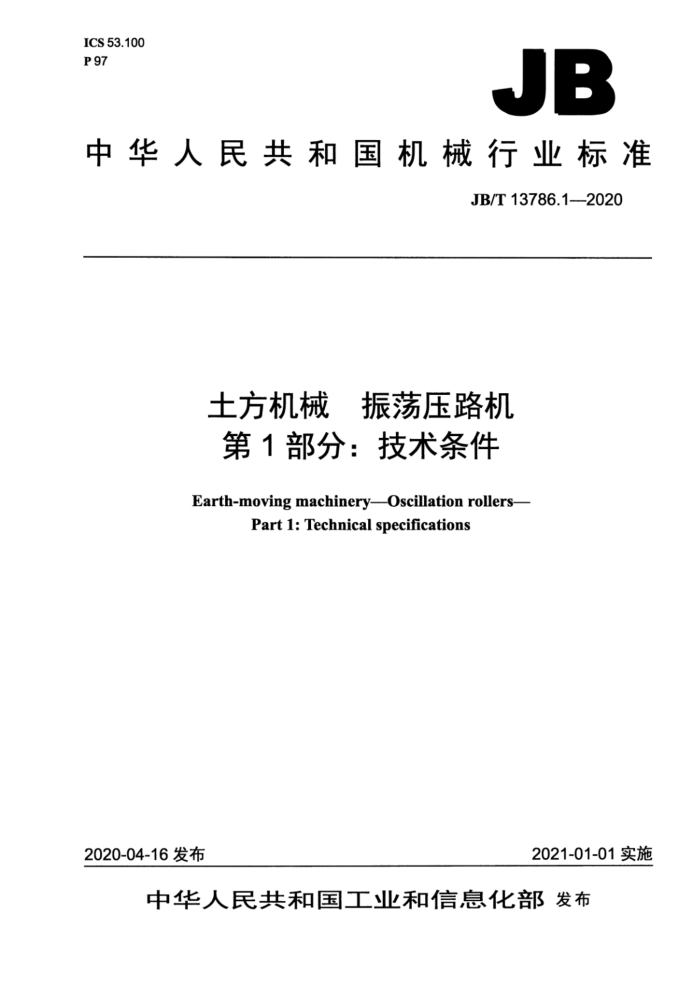

ICS 53.100 P 97
JB
中华人民共和国机械行业标准
JB/T13786.1-2020
土方机械 振荡压路机第1部分：技术条件 Earth-moving machinery-Oscillation rollers-
Part1:Technical specifications
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13786.1—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4型号、 5要求.. 5.1一般要求. 5.2环保要求..
I
5.3 安全要求. 5.4 使用信息 6试验方法 7检验规则 7.1 检验分类 7.2 抽样 7.3 检验项目 7.4判定规则. 8包装和贮存 8.1包装. 8.2贮存.. 8.3 随机文件. 附录A（资料性附录） 压路机主要技术参数
X
表1检验项目、重要度分级及检验类型表A.1 压路机主要技术参数
C
.... JB/T13786.1—2020
前言
JB/T13786《土方机械振荡压路机》分为两个部分：
第1部分：技术条件；一第2部分：试验方法。 本部分为JB/T13786的第1部分。 本部分按照GB/T1.1-—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：国家工程机械质量监督检验中心、广西柳工机械股份有限公司、合肥永安绿地工
程机械有限公司、山推工程机械股份有限公司。
本部分主要起草人：郭春华、吴小丰、宋皓、刘春朝、陈静、范晓兰、日 邸鹏远本标准为首次发布。
II JB/T13786.1—2020
土方机械振荡压路机第1部分：技术条件
1范围
JB/T13786的本部分规定了振荡压路机（以下简称压路机）的术语和定义、型号、要求、试验方法、检验规则、包装和贮存。
本部分适用于自行式压路机。具有振荡功能的其他压路机也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7920.5 5土方机械压路机和回填压实机术语和商业规格 GB/T8498 3土方机械基本类型识别、术语和定义 GB/T14039 液压传动油液固体颗粒污染等级代号 GB 16710 ）土方机械噪声限值 GB/T18826 工业用1,1,1,2-四氟乙烷（HFC-134a） GB 20178 土方机械机器安全标签通则 GB 20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T 21152 土方机械轮式或高速橡胶履带式机器制动系统的性能要求和试验方法 GB/T22358 土方机械 防护与贮存 GB/T22359 土方机械 电磁兼容性 GB25684.1一2010土方机械安全第1部分：通用要求 GB25684.13一2010土方机械安全第13部分：压路机的要求 GB28239 非道路用柴油机燃料消耗率和机油消耗率限值及试验方法 JB/T5947 工程机械包装通用技术条件 JB/T9725 土方机械产品型号编制方法 JB/T13786.2土方机械振荡压路机第2部分：试验方法 JB/T13787土方机械振动压路机减振系统检验规范
3术语和定义
GB/T7920.5、GB/T8498、GB25684.13一2010界定的以及下列术语和定义适用于本文件。
3.1
振荡压路机 loscillationrollers 利用振荡轮进行碾压作业的压路机。 注：振荡轮是绕其几何轴心做简谐摆动的轮子。
3.2
振荡频率oscillationfrequency 使振荡轮产生振荡效果的激振频率。以每秒振荡次数（Hz）计。
1 JB/T13786.1—2020
4型号
压路机的型号宜按照JB/T9725的规定编制，或者由制造商自行确定。
5要求
5.1一般要求 5.1.1 压路机应能在环境温度为-10℃～46℃、海拔高度2000m以下正常工作。 5.1.2 压路机主要技术参数参见附录A。 5.1.3 压路机工作质量的允许偏差为土3%。 5.1.4 压路机的振荡频率应符合设计要求，其允许偏差为设计值的土3%。 5.1.5 压路机的名义荡幅应符合设计要求，其允许偏差为设计值的土10%。 5.1.6压路机应有良好的减振效果，检验和评价的方法按JB/T13787的规定执行，结果应不低于“许可级”的等级要求。 5.1.7 压路机前进、后退应具有相同的工作速度，允许偏差为土10%。 5.1.8 压路机爬坡能力不应小于20%。 5.1.9 压路机液压系统所使用的液压油固体颗粒污染等级代号应按GB/T14039的规定，污染等级符合下列规定：
柱塞泵的系统液压油的固体颗粒污染等级不低于一/18/15；齿轮泵的系统液压油的固体颗粒污染等级不低于一/20/17。 5.1.10压路机的气液体不应有渗漏现象。 5.1.11压路机完成400h可靠性试验后，可靠性评定指标应符合以下规定：
a）平均失效间隔时间（MTBF）≥300h； b）工作可用度≥95%； c）压路机的可靠性试验，亦可用400h工业性试验代替，其指标应符合5.1.11a)和5.1.11b)的规定。
5.2环保要求 5.2.1 压路机选用柴油机的排气污染物应符合GB20891的规定。 5.2.2 压路机的驾驶室配备空调时，选用的空调制冷剂应符合GB/T18826的规定。 5.2.3压路机选用柴油机的燃料消耗率和机油消耗率应符合GB28239的规定。 5.3安全要求 5.3.1至司机操作位置和维修点的通道装置
应符合GB25684.13一2010中4.6的规定。 5.3.2司机操作位置（驾乘式机器） 5.3.2.1一般要求
应符合GB25684.1一2010中4.3.1以及本部分5.3.2.2～5.3.2.4的规定。 5.3.2.2司机位置
应符合GB25684.13—2010中4.3.2的规定。
2
