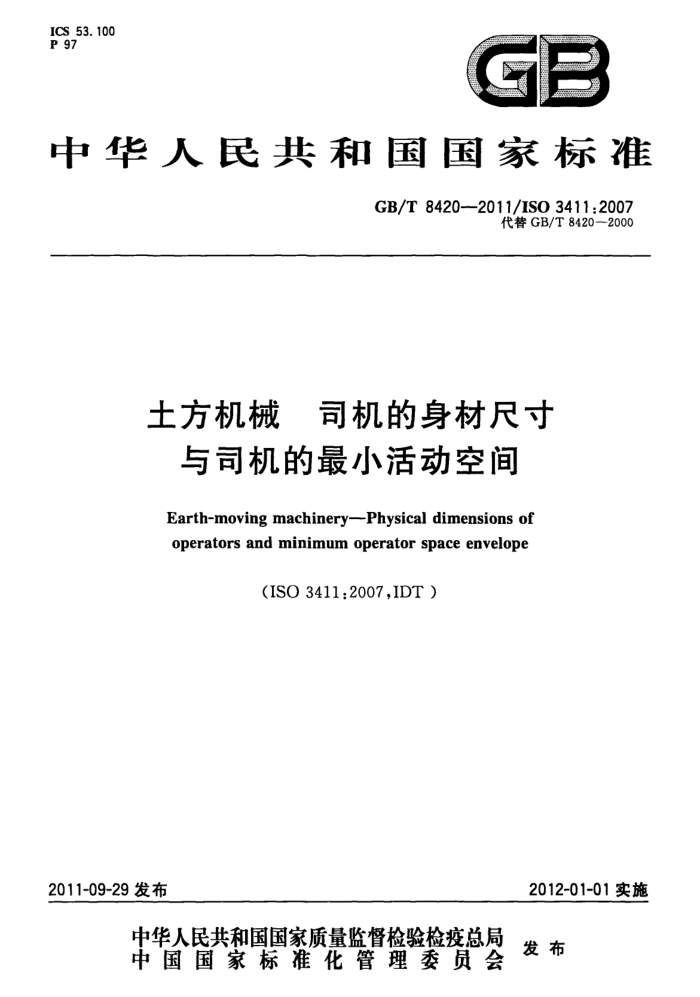

ICS 53.100 P 97
中华人民共和国国家标准
GB/T8420-2011/IS03411:2007
代替GB/T8420—2000
土方机械 司机的身材尺寸
与司机的最小活动空间
Earth-moving machinery--Physical dimensions of operators andminimum operatorspace envelope
(ISO3411:2007,IDT）
2012-01-01实施
2011-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 中华人民共 和国
国家标准
土方机械 司机的身材尺寸与司机的最小活动空间 GB/T8420—2011/ISO3411:2007
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：（010）68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 01/16 印张0.75 5字数19千字 2011年12月第一版 反2011年12月第一次印刷
+
书号：155066·1-43922定价16.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T84202011/ISO3411:2007
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T8420一2000《土方机械司机的身材尺寸与司机的最小活动空间》。本标准与
GB/T8420一2000相比，除编辑性修改外主要技术变化如下：
一增加了引言；一范围并不局限于男性司机；一删除了“司机身材的百分位”图（见2000年版的图1)；修改了术语和定义（见第3章，2000年版的第3章）；修改了图1、图2、图3中表的数值（见图1、图2、图3，2000年版的表1、表2、表3）；
-
修改了图4、图5（见图4、图5，2000年版的图5、图6）；
-
“从SIP至司机室侧壁的最小距离”由335mm调整为325mm（见5.2.3，2000年版的5.4）；删除了土方机械舒适性的操纵区域和操纵装置的可及范围的规定（见2000年版的附录A）。
本标准使用翻译法等同采用ISO3411：2007《土方机械司机的身材尺寸与司机的最小活动空
间》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T8591--2000《土方机械司机座椅标定点》（eqvISO5353：1995）； GB/T8498—2008《土方机械基本类型识别、术语和定义》(ISO6165：2006，IDT）；一GB/T25624-2010《土方机械司机座椅尺寸和要求》（ISO11112：1995，IDT）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334归口。 本标准起草单位：天津工程机械研究院、广西柳工机械股份有限公司、熔盛机械有限公司、陕西同力
重工股份有限公司、山重建机有限公司。
本标准主要起草人：段琳、黄中良、耿跃海、范翠玲、倪林、哈海珊。 本标准所代替标准的历次版本发布情况为：
GB/T8420--1987,GB/T84202000。
-
I GB/T8420—2011/IS03411:2007
引言
本标准司机尺寸是基于美国（CAESAR数据）、欧洲（ISO15534-3：2000）和亚洲（中国、日本、韩国和泰国）男性和女性数据得出的。
亚洲男性司机的尺寸数据在美国和欧洲联合数据的5%～95%范围内。因此，为代表美国和欧洲司机人口，司机尺寸数据是基于以上两个地区得出的。为了计算亚洲女性司机的潜在增长，从上一版本保留了身材矮小的司机尺寸值，而不是美国和欧洲高大司机数据。
本标准规定的尺寸是从以上列出的实际测量值得到，当无法获得特定尺寸时，可基于获得的测量尺寸的增长趋势从上一版本的比例值得出。
本标准规定的司机最小正常内部活动空间可被特定土方机械补充或修改。 GB/T8420—2011/ISO3411:2007
土方机械司机的身材尺寸
与司机的最小活动空间
1范围
本标准规定了ISO6165中定义的土方机械司机的身材尺寸以及用于司机空间内正常操作的最小活动空间范围。
本标准不适用于本标准实施前制造的机器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5353土方机械司机座椅标定点（Earth-movingmachinery，andtractorsandmachineryfo agricultureandforestrySeat indexpoint)
ISO6165土方机械基本类型识别、术语和定义（Earth-movingmachinery一Basictypes- Identificationandterms anddefinitions)
ISO11112土方机械司机座椅尺寸和要求（Earth-movingmachinery一Operator'sscat- Dimensions and requirements)
3术语和定义
下列术语和定义适用于本文件。
3. 1
矮小身材司机smalloperator 在世界范围的土方机械司机中，大约有5%的司机矮于列出的身材尺寸。
3. 2
中等身材司机mediumoperator 在世界范围的土方机械司机中，大约有50%的司机矮于列出的身材尺寸，其余司机高于列出的身
材尺寸。 3.3
高大身材司机largeoperator 在世界范围的土方机械司机中，大约有5%的司机高于列出的身材尺寸。
3. 4
工作姿势 workingposture 司机工作时的姿势。
3.5
直立姿势erectposture 无需靠背直立的立姿或坐姿。
1
