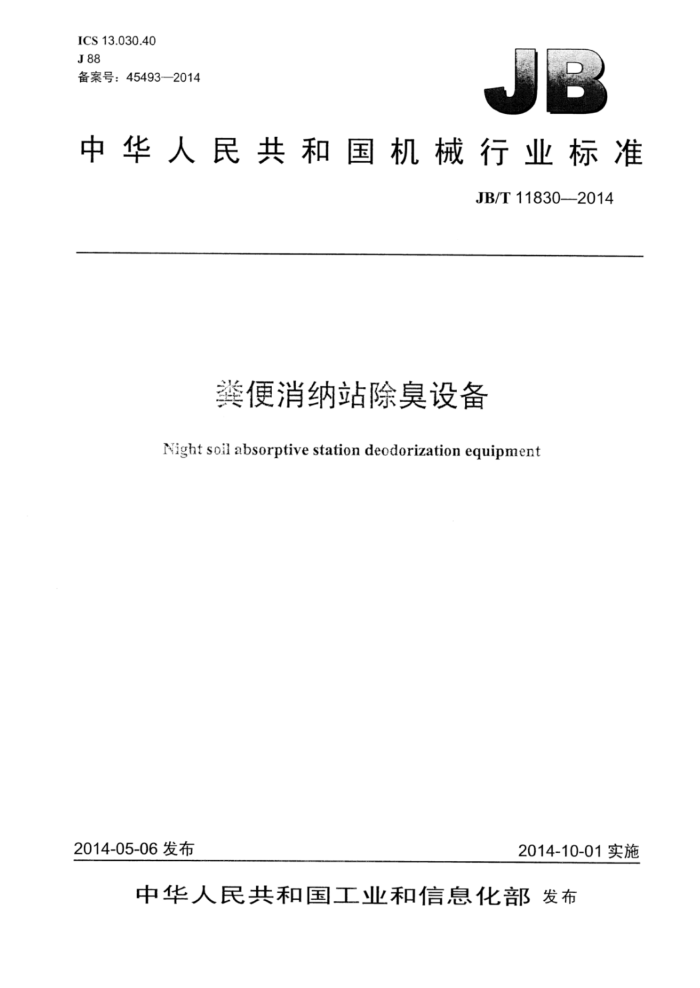

ICS13.030.40 J88 备案号：45493—2014
中华人民共和国机械行业标准
JB/T118302014
龚便消纳站除臭设备
Night soil absorptive station deodorization equipment
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T11830—2014
目 次
前言.. 1范围 2规范性引用文件 3术语和定义. 4型式及基本参数 4.1型式. 4.2型号 4.3基本参数. 5技术要求 5.1 一般要求. 5.2 性能要求. 5.3零部件.. 6试验方法 6.1试验准备. 6.2 试验内容 6.3负载运转可靠性试验 7检验规则. 7.1 检验形式 7.2 出厂检验 7.3 型式检验. 8标志、包装、运输和贮存 8.1标志. 8.2 随机备件及文件 8.3 包装 8.4运输. 8.5 贮存
T
福
...6 .6 .6
图1 除臭设备型式
#甲##用用：2
表1除臭设备的基本参数表2型式检验..
国 JB/T11830—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：北京世纪国瑞环境工程技术有限公司、机械科学研究总院、北京诚投环保工程有
限公司、北京国能中电节能环保技术有限责任公司、北京市环境卫生设计科学研究所、机械工业环保机械产品质量监督检测中心。
本标准主要起草人：王绍康、孙再冉、王海山、张江、王金武、姜圆、白云峰、吴树志、陈宝强、 裴凤秋、苏昭辉。
本标准为首次发布。
II JB/T118302014
粪便消纳站除臭设备
1范围
本标准规定了粪便消纳站除臭设备的术语和定义、型式及基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于粪便消纳站用除臭设备（以下简称除臭设备）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2888 3风机和罗茨鼓风机噪声测量方法 GB5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T9969 工业产品使用说明书总则 GB12348 工业企业厂界环境噪声排放标准 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB14554 恶臭污染物排放标准 GB/T14678 空气质量硫化氢、甲硫醇、甲硫醚和二甲二硫的测定气相色谱法 GB/T14679 空气质量氨的测定次氯酸钠-水杨酸分光光度法 GB/T16157 固定污染源排气中颗粒物测定与气态污染物采样方法 GB16297 大气污染物综合排放标准 GB50051 烟窗设计规范 GB50243 通风与空调工程施工质量验收规范 JB/T59361991 工程机械机械加工件通用技术条件 JB/T5943-—1991 工程机械 焊接件通用技术条件 JB/T5945—1991 工程机械 装配通用技术条件
3术语和定义
下列术语及定义适用本文件。
3.1
粪便消纳站night soil absorptive station 对城镇类便集中进行接收和处理的设施。
3.2
便除臭设备 night soil deodorization equipment 对粪便处理过程中产生的臭气进行处理的装置。
1 JB/T11830--2014
4型式及基本参数
4.1型式
除臭设备型式如图1所示。
出口
雾化
填料
填料高度 品
H
3
d
吸风口
除臭塔
图1 除臭设备型式
4.2型号
ZCC
型号综合除臭设备
示例： ZCC-1表示1型综合除臭设备。
4.3基本参数
除臭设备的基本参数见表1。
表1除臭设备的基本参数
除臭塔直径
处理风量（标态）
全压 Pa
型号
功率
m/h
mm
$1600 $2200 $3000
5.5 7.5 15
ZHCC-1
4000-7500
1300~2500
ZHCC-2 ZHCC-3
570010000
16002500
770015500
21003200
2 JB/T118302014
5技术要求
5.1一般要求 5.1.1除臭设备应采用耐腐蚀性材质。 5.1.2除臭设备的制造加工质量应符合JB/T5936—1991、JB/T59431991、JB/T5945—1991的规定。 5.1.3应由除臭塔、填料、雾化喷淋装置、风管、风阀、风机、消音器、烟窗等构件组成。 5.2性能要求 5.2.1 出口端排放的气体浓度应符合GB16297和GB14554的规定。 5.22焊缝、管道连接处等均应严密、不漏风。 5.2.3运行过程产生的噪声应符合GB12348的规定。 5.2.4除臭设备主体的大修周期不小于18个月。 5.2.5除臭设备的工作温度宜为0℃～60℃。 5.2.6应有电气过载保护系统，应符合GB5226.1的规定。 5.3零部件 5.3.1一般要求 5.3.1.1所有零部件应经检验合格，外购件、外协件都应有制造厂的产品质量合格证，并经过检查合格后，方可进行装配。所有零部件材质均应为耐腐蚀材料。 5.3.1.2焊缝、管道连接处等均应严密、不漏气。 5.3.1.3雾化喷淋液的作用是吸附和消除恶臭气体，应无毒、无腐蚀性、无挥发性，pH在6～9。 5.3.2吸风口
吸风口与工艺管道法兰的连接应密闭、无泄漏。 5.3.3雾化喷淋 5.3.3.1 雾化喷嘴流量应小于或等于100mL/min。 5.3.3.2雾化面积应大于或等于除臭塔截面积的80%。 5.3.3.3雾化粒谱直径应小于50μm。 5.3.3.4雾化管道应保证足够的强度和刚度，保证运行时不发生管道破裂。 5.3.4除臭塔 5.3.4.1外壳应有足够的强度和刚度，保证运行时不产生塑性变形。 5.3.4.2外壳连接处应密闭。 5.3.4.3 ：除臭塔内部风阻小于全压值的75% 5.3.5填料
应为多孔轻质材料，并有利于菌群附着、扩繁。 5.3.6烟
设计应符合GB50051的规定。 5.3.7电气控制系统 5.3.7.1电气控制设备应符合GB5226.1的规定。
3 JB/T11830—-2014
5.3.7.2电气控制系统的管线布置应合理、整齐、美观、夹持牢固，不应有发生与运动部件摩擦和干涉的现象。 5.3.7.3电气控制应能根据需要提供控制系统，能够实现对相关设备的联动、同步实施控制和监测的一体化集中控制。 5.3.7.4电控箱应具有防水、防震、防尘、防腐蚀性气体等措施。
6试验方法
6.1试验准备 6.1.1试验样机结构完整、装备齐全、符合产品图样的要求。 6.1.2试验样机数量为1台。 6.1.3提交技术文件：
一产品使用说明书：出厂检验合格证；
-
一产品总图。
6.2试验内容 6.2.1严密性试验
风管系统安装结束后，应进行严密性试验，试验方法应符合GB50243的规定。 6.2.2运行噪声试验
在除臭设备运行车间，取三个点分别使用分贝仪测量噪声值，检测方法应符合GB/T2888的规定。 6.2.3排放气体浓度检测试验
分别对出口气体进行硫化氢及氨气的含量试验。试验应符合GB/T14678、GB/T14679的规定。 6.2.4排放气体采集方法
排放气体应采集除臭塔出口端气体，采集方法应符合GB/T16157的规定。 6.3负载运转可靠性试验
产品按照粪便消纳站运行状况（连续运行8h）进行300h可靠性试验，设备负荷运行300h，平均无故障工作时间MTBF应不小于150h，可靠度K应不小于90%。不应出现焊缝开裂、变形等影响产品正常工作的缺陷。
7检验规则
7.1检验形式
除臭设备的检验分为出厂检验和型式检验两种。 7.2出厂检验 7.2.1每台除臭设备应经制造单位质量检验部门检验合格，并签发合格证明文件后方可出厂。 7.2.2出厂检验应符合表2的规定。 4
