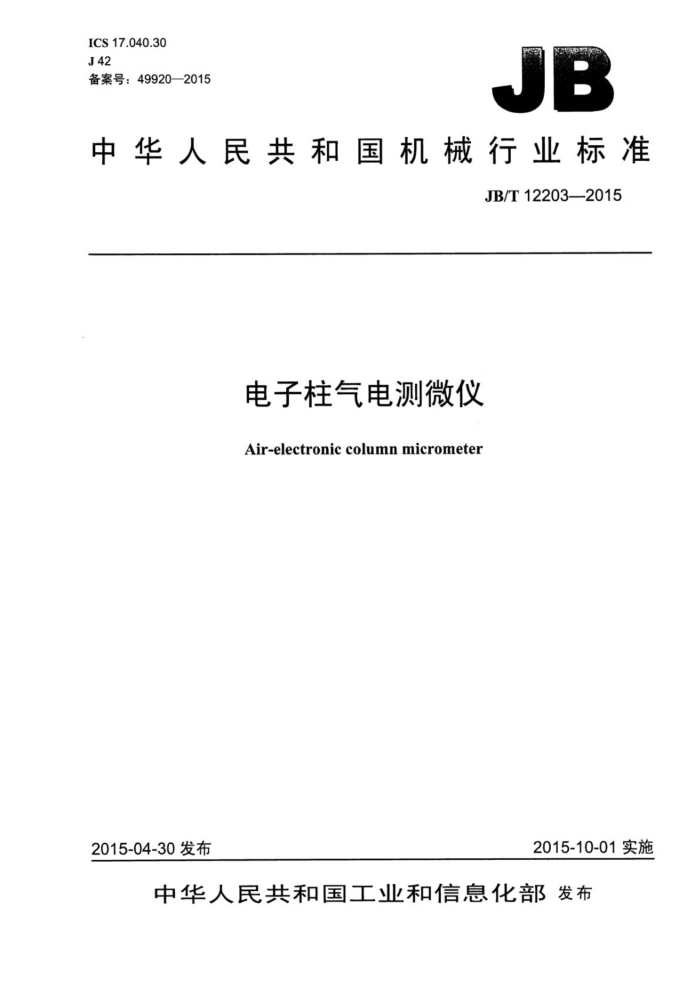

ICS17.040.30 J42 备案号：49920—2015
JB
中华人民共和国机械行业标准
JB/T12203—2015
电子柱气电测微仪
Air-electroniccolumnmicrometer
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12203—2015
目 次
前言. 范围
II
1
2规范性引用文件 3术语和定义.. 4型式与基本参数 4.1型式... 4.2基本参数. 5要求. 5.1 外观 5.2 相互作用.. 5.3 绝缘与耐压.. 5.4 响应时间.. 5.5 误差. 5.6 稳定性
5.7 电压变动对示值的影响 5.8 供气压力变化对示值的影响 5.9 防护等级（IP) 5.10 抗静电干扰能力和抗电磁干扰能力 5.11工作环境检验条件...
6
检验方法... 8 试验方法. 8.1防水、防尘试验 8.2抗静电干扰试验 8.3抗电磁干扰试验 9标志与包装 9.1 标志 9.2 包装
7
5
图1 气电测微仪
表1 气电测微仪的基本参数表2气电测微仪的重复性、回程误差和最大允许误差表3 气电测微仪的检验项目、检验方法和检验器具 JB/T12203—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：中原量仪股份有限公司。 本标准参加起草单位：成都工具研究所有限公司、河南省计量科学研究院。 本标准主要起草人：金国顺、姜志刚、贾晓杰。 本标准为首次发布。
II JB/T12203—2015
电子柱气电测微仪
1范围
本标准规定了电子柱气电测微仪的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装等。
本标准适用于分辨力为0.2μm、0.5um、1μum，以电子柱（发光单元）显示的电子柱气电测微仪（以下简称气电测微仪）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB4208一2008外壳防护等级（IP代码） GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 工业产品使用说明书 总则 GB/T14436—1993 工业产品保证文件总则 GB/T17163—2008 几何量测量器具术语基本术语 GB/T17164—2008 几何量测量器具术语产品术语 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17627.1—1998 低压电气设备的高电压试验技术第一部分：定义和试验要求 JB/T3760—2008 浮标式气动量仪 JB/T5212—2006 气动测量头技术条件 JB/T8827—1999 机电产品防震包装 JB/T11233—2012 校准环规
3术语和定义
3
GB/T17163—2008、GB/T17164—2008、JB/T3760—2008、JB/T5212—2006和JB/T11233—2012 界定的以及下列术语和定义适用于本文件。 3.1
电子柱气电测微仪 air-electroniccolumnmicrometer 一种由气动传感器将被测零件尺寸的变化经气电转换器转换成电信号，并用电子柱（发光二极管单
元）显示出被测尺寸变化的比较测量仪器。
- JB/T12203—2015
4 型式与基本参数
4.1 型式
气电测微仪的型式如图1所示。图示仅供图解说明，不表示详细结构。
满范围正超指示灯
A 1
一输出插座
一指示光柱
D ? Q
Fo
0 - O .
开关与保险
指示灯与电位器
8 Q 电源插头座
正
满范围负超指示灯
V
进气阀气电转换器
放大倍数调整旋钮
调零旋钮一气动传感器接头
0 O 0
一前面板
器 R
e
0
a）正视图
b）后视图
图1气电测微仪
4.2 基本参数
气电测微仪的基本参数见表1的规定。
表1 1气电测微仪的基本参数
单位为微米
分辨力 0.2 0.5 1
示值范围
20 50 100
5要求
5.1外观
气电测微仪表面不应有锈蚀、碰伤和镀层脱落等缺陷，各种标志、数字、刻线应正确清晰。指示光柱应为一条直线，不应有明显歪曲现象，发光亮度应基本一致。
2 JB/T12203—2015
5.2相互作用
气电测微仪各紧固部分牢固可靠，各转动部分应灵活，不应有卡滞和松动现象。 5.3 绝缘与耐压
当电压为500V时，电源插座的一个带电部件与易触及部件之间的绝缘电阻不应小于5M2；按照 GB/T17627.1的规定断开仪器电源后，仪器绝缘立即经受频率50Hz或60Hz的交流电压1000V，历时1min，试验电压施加在带电部件与易触及部件之间，非金属部件用金属箔覆盖，在试验期间不应出现击穿。 5.4响应时间
气电测微仪的响应时间应小于2s。 5.5 5误差
气电测微仪的重复性、回程误差和最大允许误差见表2的规定。
单位为微米
表2气电测微仪的重复性、回程误差和最大允许误差
最大允许误差
分辨力 0.2 0.5 1
重复性 0.2 0.5 -
回程误差 0.2 0.5
0.4 - 3
1
5.6稳定性
在规定时间内，气电测微仪示值随时问变化的稳定性不应大]2个分辨力/0.5h。 5.7 电压变动对示值的影响
气电测微仪在电源频率为50Hz、电压在额定值220V的90%～110%范围内变化时，其示值变化不应大于1个分辨力。 5.8供气压力变化对示值的影响
气电测微仪在供气压力为0.45MPa～0.65MPa范围内变化时，其示值变化不应大于1个分辨力。 5.9防护等级（IP）
气电测微仪应具有防尘、防水能力，其防护等级不得低于IP40（按GB4208一2008的规定）。 5.10抗静电干扰能力和抗电磁干扰能力
气电测微仪的抗静电干扰能力和抗电磁干扰能力均不应低于1级（按GB/T17626.2一2006、GB/T 17626.3—2006的规定）。 5.11工作环境
气电测微仪应能在环境温度为0℃～40℃，相对湿度不大于80%，供气压力为0.4MPa～0.7MPa 的条件下进行正常工作。
3 JB/T12203—2015
6检验条件
气电测微仪的检验应在温度为20℃土1℃，供气压力为0.4MPa，温度变化速率不应大于0.5℃/h的检验室内进行。受检前，气电测微仪和检验器具应在检验室内等温4h以上。气电测微仪通电后应预热 30min，然后在放大倍数调整好后进行检验。
7检验方法
气电测微仪的检验项目、检验方法和检验器具见表3。
表3气电测微仪的检验项目、检验方法和检验器具
序号 检验项目
检验器具
检验方法
用绝缘电阻计加500V电压测量电源插座的一个接线端与机壳之间的绝缘电阻值，然后用自动击穿装置在电源插座的一个 绝缘电阻计、自动击接线端与机壳之间加电源频率50Hz，电压1000V，观察1min， 穿装置电子柱显示器不应有击穿现象
绝缘与耐压
在最小分度值档位上使测头与测量台架工作台上的量块相接触，然后迅速使测头移动，测出从给测头等于1/2示值范围的迅速变位起，到电子柱显示光柱指示在一个最小分度值之内为止的所需时间使测头与测量台架工作台上的量块相接触，将测微仪的显示光柱对准任意一条刻度线，用提升机构把测头提起，再使其自 台架、量块、提升机由落下，其提升量应稍大于该档的示值范围，且每次提升量基 构本一致，重复10次，取其各次示值中最大值与最小值的差值使测头与测量台架工作台上的量块相接触，将测微仪的指示光柱对准零刻度线，然后根据示值范围的四等分（或六等分）
响应时间
台架、量块、秒表
2
重复性
3
示值误差
4
台架、量块
置换相对应的量块，依次检定出这些受检位置的示值误差，取其最大值使测头与测量台架工作台上的量块相接触，给传感器以正向位移，使指示光柱对准指示光柱的下半部分任意一条刻度线后，用提升机构把测头提起，其提升量应稍大于该档的示值范 台架、量块、提升机围，再放下，求出提升前后光柱指示的差值，重复三次，取最 构大值，用同样方法对准指示光柱的上半部分任意一条刻度线，再检定一次
n
回程误差
气源压力变动对 使喷嘴间隙为零位间隙，使气源压力在0.4MPa～0.65MPa 量块、测头、台架、
减压阀（0.4MPa~ 0.65 MPa)
示值的影响
范围内变化三次，读出示值的最大变化量
在最小分度值档位上使测头与测量台架工作面相接触，并使指示光柱与满刻度线相邻的刻度线重合，经一定的准备时间后 台架、量块、时钟在规定的时间内读出示值的最大变化量
稳定性
4 JB/T12203—2015
表3气电测微仪的检验项目、检验方法和检验器具（续）
检验器具
序号
检验项目
检验方法
将量程转换开关置最小分度值档位上，使测头与台架工作台
电压变动对示值 上的量块相接触，调整示值，使接近于满量程，输入220V、 量块、测头、台架、
8
50Hz交流电源，使电压在额定值的90%～110%范围内变化， 调压器、电压表读出示值的最大变化量
的影响
检验示值误差用的量块规定如下：气电测微仪分辨力为0.2μm的选用0级量块。 气电测微仪分辨力为0.5um的选用1级量块。 气电测微仪分辨力为1μm的选用1级量块。
8试验方法
8.1 防水、防尘试验
气电测微仪的防水、防尘试验应符合GB4208一2008的规定。 8.2 2抗静电干扰试验
气电测微仪的抗静电干扰试验应符合GB/T17626.2一2006的规定。 8.3抗电磁干扰试验
气电测微仪的抗电磁干扰试验应符合GB/T17626.3一2006的规定。
9标志与包装
9.1标志 9.1.1气电测微仪标牌或面板上应标志：
a）制造厂名称或注册商标； b）产品名称、型号： c）产品制造日期； d）产品序号。
9.1.2气电测微仪外包装的标志应符合GB/T191—2008和GB/T6388—1986的规定。 9.2包装 9.2.1气电测微仪的包装应符合GB/T4879—1999、GB/T5048—1999和JB/T8827—1999的规定。 9.2.2 2气电测微仪经检验合格的，应具有符合GB/T14436一1993规定的产品合格证和符合GB/T9969 2008规定的使用说明书以及装箱单。
5
