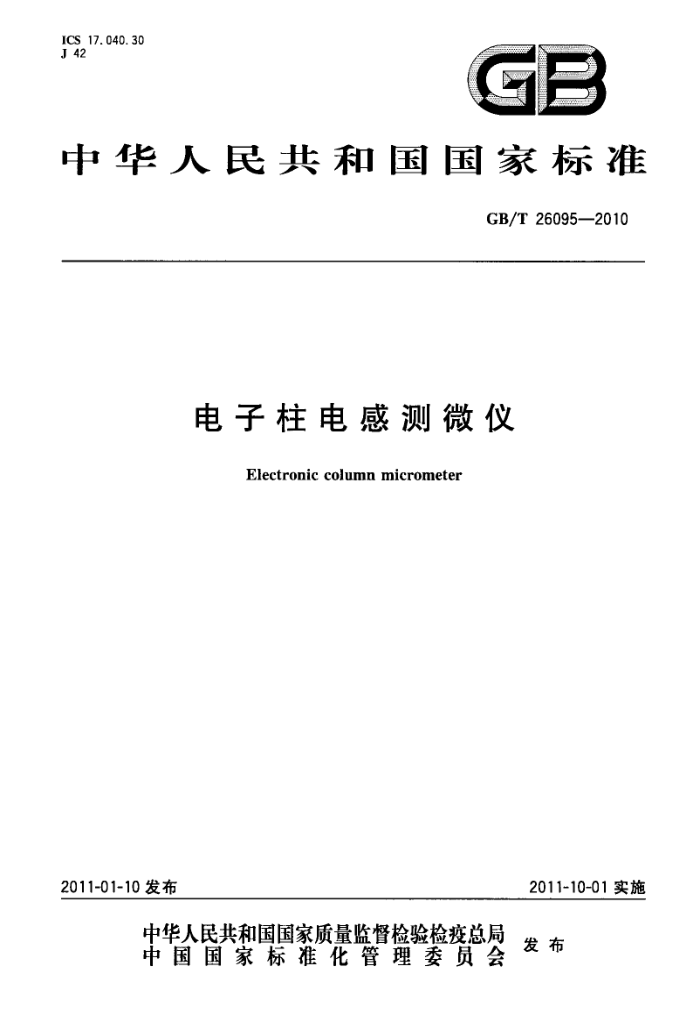

ICS_ 17. 040. 30 J 42
gP
中华人民共和国国家标准
GB/T26095—2010
电子柱电感测微仪
Electronic column micrometer
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26095—2010
前 言
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132)归口。 本标准负责起草单位：中原量仪股份有限公司。 本标准参加起草单位：中国计量学院、江苏麦克龙测量技术有限公司、广西壮族自治区计量检测研
究院、河南省计量科学研究院。
本标准主要起草人：金国顺、孔明、黄晓宾、蔡旭平、贾晓杰、皇甫真才。
H GB/T26095—2010
电子柱电感测微仪
1范围
本标准规定了电子柱电感测微仪的术语和定义、型式和基本参数、要求、检验方法、检验规则、标志与包装等。
本标准适用于分度值为0.1um、0.2μm、1um，以电子柱（发光单元）显示的电子柱电感测微仪（以下简称“测微仪”）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191—2008包装储运图示标志（ISO780：1997MOD） GB4208—2008外壳防护等级（IP代码）（IEC60529:2001，IDT） GB/T4879—1999 防锈包装 GB/T5048--1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969—-2008 工业产品使用说明书总则 GB/T14436—1993 工业产品保证文件总则 GB/T17163—2008 几何量测量器具术语基本术语 GB/T17164—2008 几何量测量器具术语产品术语 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-22001，
IDT)
GB/T17626.3—2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4- 3:2002,IDT)
GB/T17627.1-1998 低压电气设备的高电压试验技术 第一部分：定义和试验要求 (eqvIEC61180-1:1992) 3术语和定义
GB/T17163—2008GB/T17164--2008中确立的术语和定义适用于本标准。 4型式和基本参数 4.1型式
测微仪由电子柱显示器和传感器组成，其型式见图1所示。图示仅供图解说明，不表示详细结构。
1 GB/T26095-2010
+"超量程指示灯
4
非
“+"超指示灯
指示光柱（发光单元组合）
合格指示灯
“-"超指示灯
"超量程指示灯 A传感器放大倍数调整电位器
B传感器放大倍数调整电位器
一
A
00 00
调零电位器
平衡电位器墅程转换开关
PE
电子拉电滤测肤件
a）电子柱显示器
耳央孔导线
测头
导线
测头
a
0
f.
装夹部位 c）轴向式传感器
b）旁向式传感器
图1电子柱电感测微仪的型式示意图
4.2基本参数 4.2.1旁向式传感器装夹部位的型式和尺寸见图2的规定。
单位为毫米
@6.5
2J80
Z
a)耳夹式
b）支持杆式
图2旁向式传感器装夹部位的型式示意图
4.2.2 轴向式传感器的装夹尺寸及轴向式传感器测头的连接尺寸见表1、图3的规定。
表 1
单位为毫米
D $28f7 $16f7 $8f7
L(参考尺寸)
≥40 ≥20 ≥12
2 GB/T26095-—2010
尺寸单位为毫米表面粗糙度单位为微米
28f7
M2.5-6g
31 imA J0.05
王
6f7
M2.5-6H
图3轴向式传感器测头的连接尺寸示意图
5要求
5.1外观
测微仪表面不应有锈蚀、碰伤和镀层脱落等缺陷，各种标志、数字、刻线应正确清晰。指示光柱应为一条直线，不应有明显歪曲现象，发光亮度应基本一致。 5.2相互作用
测微仪各紧固部分牢固可靠，各转动部分应灵活，不应有卡滞和松动现象。 5.3硬度和表面粗糙度
传感器测头应选用具有良好耐磨性的材料，其测量面的表面硬度不应低于766HV，表面粗糙度Ra 不应大于0.1μm。 5.4绝缘与耐压
当电压为500V时，电源插座的一个带电部件与易触及部件之间的绝缘电阻不应小于5MQ；按照 GB/T17627.1一1998的规定断开仪器电源后，仪器绝缘立即经受频率50Hz或60Hz的交流电压 1000V，历时1min，试验电压施加在带电部件和易触及部件之间，非金属部件用金属箔覆盖，在试验期间不应出现击穿。 5.5响应时间
测微仪响应时间应小于1s。 5.6调零范围
测微仪调零范围应大于最小分度值档位的满量程。 5.7零位平衡
测微仪零位平衡应在士1个分度值范围内。 5.8误差
测微仪的重复性、方向误差、回程误差和最大允许误差见表2的规定。
表 2
重复性
回程误差 2个分度值 2个分度值 1个分度值
最大允许误差*/μm ±(0.2+3×L) ±(0.2+3×L*) ±(0.5+3×L")
分度值/μm
方向误差 1个分度值 1个分度值 1/2个分度值
轴向式传感器 1/2个分度值 1/2个分度值 1/3个分度值
旁向式传感器 1个分度值 1个分度值 1/2个分度值
0.1 0. 2 1 a最大允许误差的计算公式中L为校准零位至检测点的距离，单位为mm。
3 GB/T26095—2010
5.9稳定性
在规定时间内，测微仪示值随时间变化的稳定性不应大于2个分度值/4h。 5.10电压变动对示值的影响
测微仪在电源频率为50Hz、电压在额定值220V的90%～110%范围内变化时，其示值变化不应大于1个分度值。 5.11测量力 5.11.1传感器的测量力不应大于表3的规定。
表 3
传感器型式
测量力/N 0.75 1. 5 2. 5 0. 25
$8f7 $16f7 $28f7
轴向式传感器
夹持部位直径/mm
旁向式传感器
5.11.2传感器测量力的变化应在75%~125%范围内。 5.12防护等级(IP)
测微仪应具有防尘、防水能力，其防护等级不得低于IP40（见GB4208一2008）。 5.13抗静电干扰能力和抗电磁干扰能力
测微仪的抗静电干扰能力和抗电磁干扰能力均不应低于1级（见GB/T17626.2一2006、 GB/T17626.3—2006)。 5.14工作环境
测微仪应能在环境温度0℃～40℃、相对湿度不大于80%的条件下进行正常工作。 检验方法
6
6.1检验条件
测微仪的检验应在温度为20℃士1℃，温度变化不应大于0.5℃/h的检验室内进行。受检前，测微仪和检验器具应在检验室内等温4h以上。测微仪通电后应预热30min，正式检验在放大倍数调好后进行。 6.2检验项目、方法和检验器具
测微仪的检验项目、检验方法和检验器具见表4。
表 4 检验方法
序号
检验项目
检验器具
用绝缘电阻计加500V电压测量电源插座的一个接线端与机壳之间的绝缘电阻值，然后用自动击穿装置在电源插座的一个接线端 绝缘电阻计、 与机壳之间加电源频率50Hz，电压1000V，观察1min，电子柱显 自动击穿装置示器不应有击穿现象
绝缘与耐压
1
在最小分度值档位上，使测头与测量台架工作台上的量块相接触，然后迅速使测头移动，测出从给测头等于1/2示值范围的迅速 测量台架、量变位起，到电子柱显示光柱指示在一个最小分度值之内为止的所需 块、秒表时间
响应时间
2 GB/T26095--2010
表4(续)
序号
检验项目
检验方法
检验器具测量台架、
在最小分度值档位上，将零位调整旋钮从一端旋到另一端时，读出电子柱显示器变化的范围
调零范围
U
量块
在最小分度值档位上，使电子柱显示光柱对准零位刻度线，依次向各档转动量程转换开关，观察各档电子柱显示光柱对零位的偏移量使测头与测量台架工作台上的量块相接触，将测激仪的显示光柱对准任意一条刻度线，用提升机构把测头提起，再使其自由落下，其 测量台架、量提升量应稍大于该档的示值范围，且每次提升量基本一致，重复 块、提升机构 10次取其各次示值中最大值与最小值的差值（见图4) 使测头的运动方向垂直于测量台架工作台台面，并与测量台架工作台台面上的半圆柱侧块圆柱面顶部相接触（见图5），调整测微仪的指示光柱对准任意一个刻度线，以前、后、左、右四个方向推动半 测量台架、半
测量台架、 量块
零位平衡
4
重复性
5
方向误差
6
圆柱侧块
圆柱侧块，记下每次半圆柱侧块圆柱面顶部与测头接触时的读数值（示值拐点），计算指示表最大示值与最小示值之差，即为方向误差使测头与测量台架工作台上的量块相接触，给传感器以正向位移，使指示光柱对准指示光柱的下半部分任意一条刻度线后，用提升机构把测头提起，其提升盘应稍大于该档的示值范围，再放下，求出提升前后光柱指示的差值，重复3次，取最大值（见图4)，用同样方法对准指示光柱的上半部分任意一条刻度线，再检定一次使测头与测量台架工作台上的量块相接触，将测微仪的指示光柱对准零刻度线，然后根据示值范围的四等分（或六等分置换相对应的量块，依次检定出这些受检位置的示值误差，取其最大值（见图4)
测量台架、盘块、提升机构
回程误差
测量台架、 量块*
示值误差
X
在最小分度值档位上，使测头与测量台架工作面相接触，并使指示光柱与满刻度线相邻的刻度线重合，经一定的准备时间后在规定的时间内读出示值的最大变化量（见图4）
测量台架、量块、时钟
稳定性
9
使装在测量台架上的传感器的测头处于自由悬垂状态，然后用测力计沿测头运动方向对测头向上加力，读出指示光柱通过零位时的 测量台架、测测力计读数，然后使测头向下移动，当指示光柱通过零位时再次在 力计测力计上读数，取两次读数的平均值，作为测量力（见图6）
10
测量力
将量程转换开关置最小分度值档位上，使测头与台架工作台上的量块相接触，调整示值，使接近于满量程，从电源输人AC、220V，
调压器、测盘
50Hz。使电压在额定值的90%～110%范围内变化，读出示值的最 台架、测头、电
11 电压变动对示值的影响
压表
大变化基
检验示值误差用的量块规定如下：
a
测微仪分度值为0.1μm的选用二等量块；测微仪分度值为0.2μm的选用二等量块；测微仪分度值为1μm的选用三等量块。
5 GB/T26095--2010
轴向传感器
夯向传够器
提升机构
量块
量块
工作台
工作台
图4检验重复性、回程误差和示值误差的示意图
轴向传感器
劳向传感器
半圆弧侧块
半圆弧侧块
工作台
工作台
图5检验方向误差的示意图
轴向传痧器
旁向传感器
测力计
测力计
图6 6检验测量力的示意图
试验方法
7
7.1防水、防尘试验
测微仪的防水、防尘试验应符合GB4208-~2008的规定。 7.2抗静电干扰试验
測微仪的抗静电干扰试验应符合GB/T17626.2—2006的规定。 7.3抗电磁干扰试验
测微仪的抗电磁干扰试验应符合GB/T17626.32006的规定。
6
