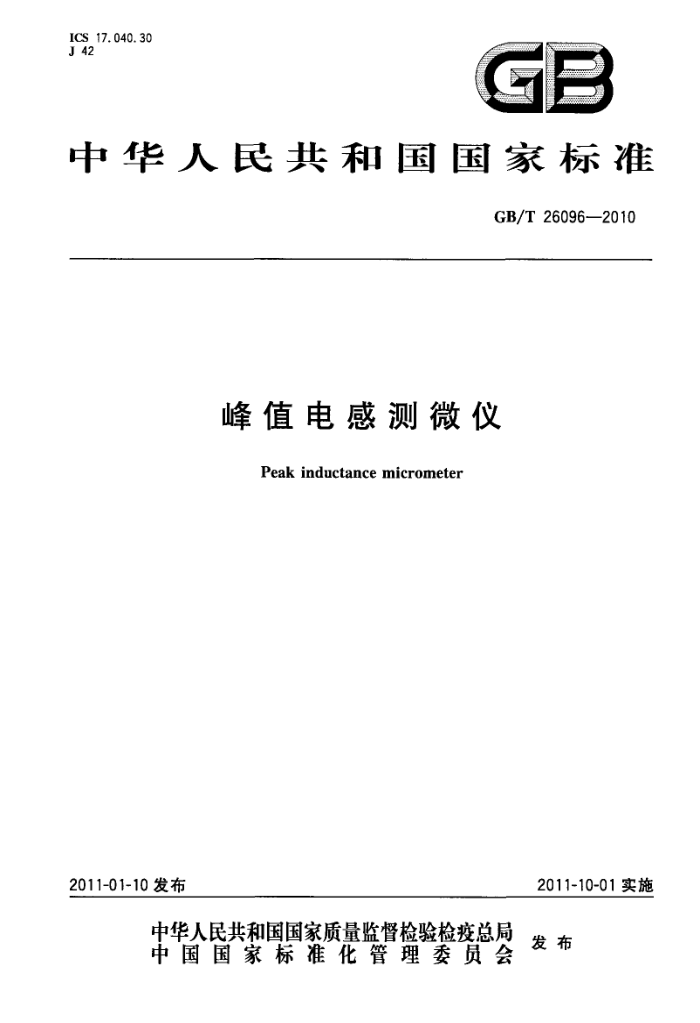

ICS 17.040.30 J 42
GB
中华人民共和国国家标准
GB/T 26096—2010
峰值电感测微仪
Peak inductancemicrometer
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26096—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132)归口。 本标准负责起草单位：中原量仪股份有限公司。 本标准参加起草单位：中国计量学院、江苏麦克龙测量技术有限公司、桂林市计量测试研究所、河南
省计量科学研究院。
本标准主要起草人：金国顺、孔明、黄晓宾、曾勇、贾晓杰。
H GB/T26096—2010
峰值电感测微仪
1范围
本标准规定了峰值电感测微仪的术语和定义、型式和基本参数、要求、检验方法、检验规则、标志与包装等。
本标准适用于分度值为0.1μm、1μm，以指针指示的峰值电感测微仪（以下简称"测微仪”)。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191—2008 3包装储运图示标志（ISO780：1997，MOD） GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT） GB/T4879--1999防锈包装 GB/T5048-1999防潮包装 GB/T6388-1986运输包装收发货标志 GB/T9969一2008工业产品使用说明书总则 GB/T14436-1993工业产品保证文件总则 GB/T17163一2008儿何量测量器具术语基本术语 GB/T17164一2008几何量测量器具术语产品术语 GB/T17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，
IDT)
GB/T17626.3—2006 5电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4- 3:2002,IDT)
3术语和定义
GB/T17163一2008、GB/T17164--2008中确立的术语和定义适用于本标准。 4型式和基本参数 4.1型式
测微仪由指示器和传感器组成，其型式及装夹尺寸见图1所示。图示仅供图解说明，不表示详细
结构。
1 GB/T26096—2010
零位调整旋钮
信号灯
信号调整电位器
指示表指针
测量选择开关测量功能选择开关
Q o 8 O
3
C
Q
量程转换开关
a）指示器
测头
导线
测头
耳夹孔
D
导线
0
装夹部位
b）旁向式传感器
c）轴向式传感器
图1峰值电感测微仪的型式示意图
4.2基本参数 4.2.1旁向式传感器装夹部位的型式和尺寸见图2的规定。
单位为毫米
$6. 5
ZJ8
7
a）耳夹式
b）支持杆式
图2旁向式传感器装夹部位的型式示意图
4.2.2轴向式传感器的装夹尺寸及轴向式传感器测头的连接尺寸见表1、图3的规定
表 1
单位为毫米
L(参考尺寸)
D $28f7 $16f7 $8f7
≥40 ≥20 ≥12
2 GB/T 26096-2010
尺寸单位为毫米
表面粗糙度单位为微米
$28f7
M2.5-6g
31
面
0. 05/
生
$6f2
M2.56H
图3轴向式传感器测头的连接尺寸示意图
4.2.3指示表上相邻两刻线间的距离不小于1mm。 5要求 5.1外观
测微仪表面不应有锈蚀、碰伤和镀层脱落等缺陷，各种标志、数字、刻线应正确清晰。 5.2相互作用
测微仪各紧固部分牢固可靠，各转动部分应灵活，不应有卡滞和松动现象。 5.3硬度和表面粗糙度
传感器测头应选用具有良好耐磨性的材料，其测量面的表面硬度不应低于766HV，表面粗糙度Ra 不应大于0.1μm。 5.4响应时间
测微仪响应时间应小于1s。 5.5调零范围
测微仪调零范围应大于最小分度值档位的满量程。 5.6零位平衡
测微仪零位平衡应小于最小刻线间距的1/2。 5.7误差
测微仪的重复性、方向误差、回程误差和最大允许误差见表2的规定。
表 2
重复性轴向式 旁向式 方向误差 回程误差 电感测传感器 传感器
最大允许误差
分度值/ μm
最大值 最大值
最大值 最小值 与最小 与最小
量档
值之差 值平均值
±1.2个 ±1.2个 ±1.2个 ±2.4个
1/2分 1个分 1个分 2个分
0. 1
度值 ±1个 分度值 分度值 分度值 分度值
度值 1/3分 1/2个分 1/2个分 1个分 分度值 ±0.6个 ±0.6个 ±0.6个 ±1.2个度值 度值 度值 度值
度值
度值
1
分度值 分度值 分度值 分度值
5.8稳定性
在规定时间内，测微仪示镇随时间变化的稳定性不应大于表3的规定。
3 GB/T26096-2010
表 3 规定时间/h
分度值/μm
稳定性 2个分度值 1个分度值
0. 1 1
0. 5
7
5.9测量力 5.9.1传感器的测量力不应大于表4的规定。
表 4
测量力/N 0. 75 1. 5 2. 5 0. 25
传感器型式
$8f7 $16f7 $28f7
夹持部位直径/
轴向式传感器
mm
旁向式传感器
5.9.2传感器测量力的变化应在75%~125%范围内。 5.10信号稳定性
在规定的工作条件内，在“电感测量档”档位上，测微仪信号稳定性不应大于2个分度值/4h。 5.11峰值稳定性
在各峰值记忆档位上，测微仪的稳定性不应大于1个分度值/5min。 5.12信号重复性
在“电感测量档”档位上，测微仪信号触发点的示值变化不应大于1个分度值/15次。 5.13电压变动对示值的影响
测微仪在电源频率为50Hz、电压在额定值220V的90%～110%范围内变化时，其示值变化应在士1/5个分度值内。 5.14防护等级(IP)
测微仪应具有防尘、防水能力，其防护等级不得低于IP40（见GB4208一2008）。 5.15抗静电干扰能力和抗电磁干扰能力
测微仪的抗静电干扰能力和抗电磁干扰能力均不应低于1级（见GB/T17626.2-2006、 GB/T 17626.3—2006) 5.16工作环境
测微仪应能在环境温度0℃～40℃、相对湿度不大于80%的条件下进行正常工作。 6检验方法 6.1检验条件
测微仪的检验应在温度为20℃土1℃，温度变化不应大于0.5℃/h的检验室内进行。受检前，测微仪和检验器具应在检验室内等温4h以上。测微仪通电后应预热30min，正式检验在放大倍数调好后进行。 6.2检验项目、方法和检验器具
测微仪的检验项目、检验方法和检验器具见表5。
4 GB/T26096—2010
表 5 检验方法
序号 检验项目
检验器具
在最小分度值档位上，使测头与测量台架工作台上的量块相接触
测量台架、量块、 秒表
响应时间 然后迅速使测头移动，测出从给测头等于1/2示值范围的迅速变位
起，到指针指示在一个最小分度值之内为止所需的时间
在最小分度值档位上，将零位调整旋钮从一端旋到另一端时，读出指针移动的范围在最小分度值档位上，使指针对准零位刻度线，依次向各档转动量程转换开关，观赛各档指针对零位的偏移量使测头与测量台架工作台上的量块相接触，将测微仪的指针对准任
2
调苓范围
测量台架、量块
零位平衡
测量台架、量块
重复性 意一条刻度线，用提升机构把测头提起，再使其自由落下，其提升量应 测量台架、量块、
提升机构
稍大于该档的示值范围，且每次提升量基本一致，重复10次取其各次示值中最大值与最小值的差值（见图4)
使测头的运动方向垂直于测量台架工作台台面，并与测量台架工作台台面上的半圆柱侧块圆柱面顶部相接触（见图5），调整测微仪的指
测量台架、半圆柱侧块
方向误差 针对准任意一个刻度线，以前、后、左、右四个方向推动半圆柱侧块，记
下每次半圆柱侧块圆柱面顶部与测头接触时的读数值（示值拐点），计算指示表最大示值与最小示值之差，即为方向误差
使测头与测量台架工作台上的量块相接触，给传感器以正向位移，使指针对准指示表左侧任意一条刻度线后，用提升机构把测头提起，
测量台架、量块、 提升机构
回程误差 其提升量应稍大于该档的示值范围，再放下，求出提升前后指针指示
的差值，重复3次，取最大值（见图4），用同样方法对准指示表右侧任意一条刻度线，再检定一次
使测头与测量台架工作台上的量块相接触，将测微仪的指针对准零
示值误差 刻度线，然后根据示值范围的四等分（或六等分）置换相对应的量块， 测量台架、量块”
依次检定出这些受检位置的示值误差，取其最大值（见图4)
在最小分度值档位上，使测头与测量台架工作面相接触，并使指针
测量台架、量块、 时钟
稳定性 与满刻度线相邻的刻度线重合，经一定的准备时间后在规定的时间内
读出示值的最大变化量（见图4）
使装在测量台架上的传感器的测头处于自由悬垂状态，然后用测力
测量力 计沿测头运动方向对测头向上加力，读出指针通过零位时的测力计读 测量台架、测力计
数，然后使测头向下移动，当指针通过零位时再次在测力计上读数，取两次读数的平均值，作为测量力（见图6）
在“电感测量档”档位，量程置最小分度值档位，用调零电位器将指针分别正向、负向移动，在规定时间内，取点亮信号灯的示值的变化量
10 信号稳定性
测量台架、时钟
在各峰值记忆档位，量程置最小分度值档的1/2或1/3)刻度线相重
测量台架、量块、 时钟
11 蜂值稳定性 合，将测量选择开关分别置于测量及保持档位，观察规定的时间内示
值最大的变化量
5 GB/T26096—2010
表5(续）检验方法
序号 检验项目
检验器具
在“电感测量档”档位，量程置最小分度值档位，转动调零电位器，使指针移动到相应的刻度线上，调整信号灯调整旋钮，使指示灯在相应的刻度线准确点亮，再重复15次，取15次点亮信号灯的示值的变化量
12 信号重复性
在“电感测量档”档位，使传感器与台架工作面相接触，并使指针与满刻度线相重合，然后输人交流50Hz、220V，将电压在额定值的土10%的范围内变化，读出测微仪示值的最大变化量
测量台架、调压器、电压表
电压变动对示值的影响
13
检验示值误差用的量块规定如下：测微仪分度值为0.1um的选用二等量块；测微仪分度值为1μm的选用三等量块。
轴向传感器
旁向传感器
提升机构
量块
量块工作台
工作台
图4检验重复性、回程误差和示值误差的示意图
轴向传够器
旁向传感器
半圆强侧块
半圆双侧块
工作台
工作台
图5 检验方向误差的示意图
轴向传感器
劳向传感器
测力计
测力计
图6 6检验测量力的示意图
