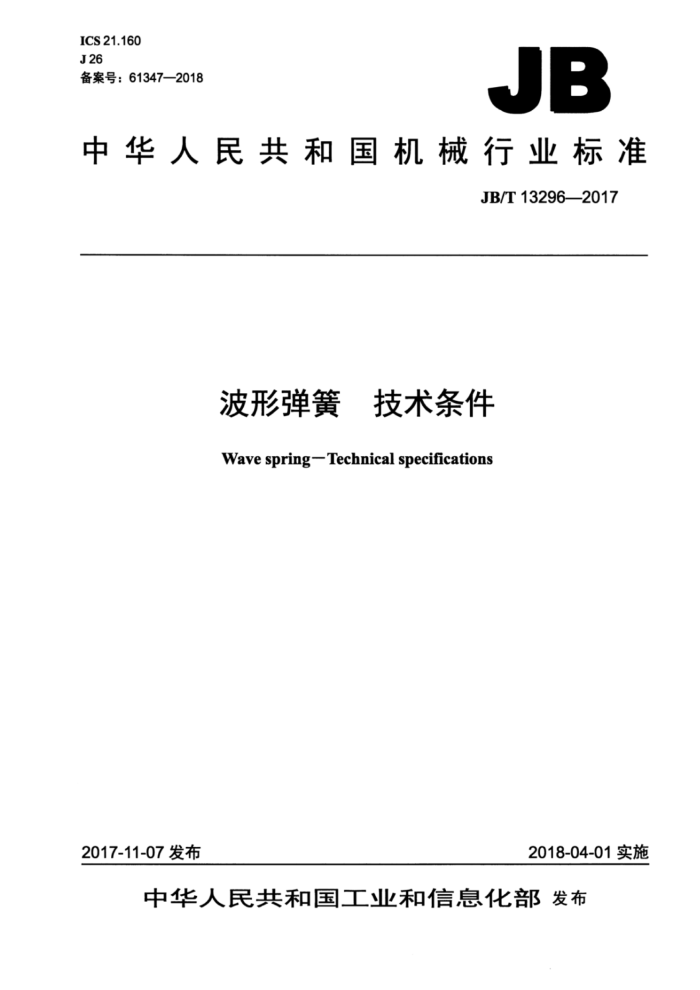

ICS 21.160 J26 备案号：61347—2018
JB
中华人民共和国机械行业标准
JB/T13296—2017
波形弹簧 技术条件 Wave spring-Technical specifications
2017-11-07发布
2018-04-01实施
中华人民共和国工业和信息化部发布 JB/T132962017
目 次
前言 1范围 2规范性引用文件.. 3术语和定义 4参数名称、符号和单位.. 5结构型式 6技术要求.. 6.1材料...
III
6.2 尺寸参数及极限偏差.. 6.3 特性及允差. 6.4 旋向 6.5 开口和搭口 6.6 永久变形. 6.7 热处理.. 6.8表面质量. 6.9表面处理. 6.10 疲劳寿命 7试验方法. 7.1 硬度检验 7.2 脱碳层深度检验 7.3 永久变形 7.4 特性 7.5 内径或外径. 7.6 自由高度. 7.7 搭口和开口 7.8 表面质量.. 7.9 表面处理.. 7.10 其他要求... 7.11 疲劳试验. 8检验规则...
6
6
6
8.1 抽样.. 8.2# 检验项目及缺陷分类 9包装、合格证、标志和贮存 9.1 包装 9.2 合格证.. 9.3标志 ..贮存. 9.5其他
者者高的得7
工 JB/T13296—2017
附录A（资料性附录） 波簧的计算公式， A.1 参数名称、符号和单位.. A.2 结构型式. A.3 波簧的计算公式。 附录B （资料性附录） 波簧的设计计算举例 B.1 封闭单层波簧设计计算举例 B.2 峰对谷无支承圈多层波簧设计计算举例
8
.8 8
.8
.10
..10 . 11
ⅡI JB/T13296—2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国弹簧标准化技术委员会 会（SAC/TC235）归口。 本标准负责起草单位：上海核工碟形弹簧制造有限公司、中机生产力促进中心。 本标准参加起草单位：上海志日贸易中心（有限合伙）、扬州中碟弹簧制造有限公司。 本标准主要起草人：沈子建、余方、黄年胜、郭云胜、陆培根、舒荣福、周兴友、程鹏、郭文刚。 本标准为首次发布。
II JB/T13296—2017
波形弹簧技术条件
1范围
本标准规定了用矩形截面材料冷卷、冷成型波形弹簧的术语和定义、参数名称、符号和单位、结构型式、技术要求、试验方法、检验规则、包装、合格证、标志和贮存。
本标准适用于材料厚度为0.20mm～1.60mm波形弹簧中径不大于300mm的波形弹簧（以下简称波簧），其他材料厚度及圆截面材料的开口型的波簧可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T224钢的脱碳层深度测定法 GB/T1805弹簧术语 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法 JB/T7944圆柱螺旋弹簧抽样检查 YB/T5058 弹簧钢、工具钢冷轧钢带 YB/T5310 弹簧用不锈钢冷轧钢带
3术语和定义
GB/T1805界定的以及下列术语和定义适用于本文件
3.1
波形弹簧 wave spring 在圆环上具有若干个正弦波浪形的弹簧元件。
3.2
波数 文wave number 一圈内正弦波的数量。
3.3
波峰 crest ofwave 波簧平放时，一圈内正弦波的极高处。
3.4
波谷trough of wave 波簧平放时，一圈内正弦波的极低处。
3.5
压井（平）负荷 solid force 波簧压并（平）时的理论负荷。
1 JB/T13296—2017
4参数名称符号和单位
波簧的参数名称，符号和单位按表1的规定
表 1 符号 D2 Di D= (D,+ D,)/2
单位
参数名称外径内径中径材料厚度材料宽度压并高度工作高度自由高度单圈自由高度变形量
b H H, Ho Ha f=Ho-H, F C=(D/b) Nw F1 F. F" a1 Rm ".
mm
试验负荷时的变形量
旋绕比波数工作负荷试验负荷刚度应力抗拉强度试验应力弹性模量总圈数有效圈数支承圈数刚度修正系数
- 个 N N N/mm
MPa
E ni n nz K
圈
-
2 JB/T132962017
5结构型式
波簧的结构型式分为：部分重叠单层波簧、开口单层波簧、封闭单层波簧、峰对谷无支承圈多层波簧、峰对谷有支承圈多层波簧和叠加多层波簧，见表2。
表2 示意图
序号 结构型式
结构特征该结构波簧总层数为一层；圆环不封闭；端口处相互重叠：重叠位置在波峰或波谷处：波数大于或等于3个该结构波簧总层数为一层；圆环不封闭，开口位置在波峰或波谷处：端口之间留有一定距离；波数大于或等于3个
口
部分重叠单层波
簧
工
2
开口单层波簧
该结构波簧总层数为层；圆环封闭；波数大于或等于3个
封闭单层波簧
5
该结构波簧总层数大于一层；每层的波数为2.5 个、3.5个、4.5个：互相接触的两层在波峰与波谷处接触：两端没有支承圈；有效图数等于总图数该结构波簧总层数大于一层；有效圈的波数为2.5 个、3.5个4.5个·互相接触的两层在波峰与波谷处接触；两端各有一个平圈作为支承圈：有效圈数比总圈数少2圈该结构波簧总层数大于一层：有效圈的波数为3 个、4个、5个上层圈的下表面与下层圈的上表面接触：两端没有支承圈：有效圈数等于总圈数
峰对谷无支承圈
4
多层波簧
D
峰对谷有支承圈
5
多层波簧
叠加多层波簧
O
3 JB/T132962017
6技术要求
6.1材料 6.1.1 波簧材料的采用按表3的规定；采用其他材料时，可由供需双方商定。
表3 标准号
序号
材料牌号 65Mn 50CrVA 60Si2MnA 07Cr17Ni7Al 12Cr17Ni7
标准名称
1
YB/T5058-2005
弹簧钢、工具钢冷轧钢带
弹簧用不锈钢冷轧钢带
2
YB/T5310—2010
6.1.2波簧材料的质量应符合相应材料标准的规定，材料应有材料制造商的质量证明书并经制造商复验合格后方可使用。 6.2尺寸参数及极限偏差 6.2.1波簧的内径或外径极限偏差按表4的规定。必要时上、下极限偏差可以不正负对称使用，其公差值不变。
表4
单位为毫米
≤25 >25~40 >40~55 >55~70 >70~130 >130~180 >180~250 >250~300 ±0.30 ± 0.40
中径内径或外径极限偏差 6.2.2 部分重叠单层波簧、开口单层波簧和封闭单层波簧的自由高度极限偏差按表5的规定，当有特性要求时，自由高度作参考。必要时上、下极限偏差可以不正负对称使用，其公差值不变。
±0.50
±0.60 ±0.80 ±1.00 ±1.20 ± 1.50
表5 ≥3.0~4.5 ±0.35
单位为毫米 ≥8.0 ±0.50
≥5.5~8.0 ±0.45
自由高度自由高度极限偏差 6.2.3叠加多层波簧的自由高度极限偏差由供需双方商定。 6.2.4峰对谷无支承圈多层波簧的自由高度极限偏差按单圈自由高度对应表5的极限偏差乘以总圈数当有特性要求时，自由高度作参考。 6.2.5峰对谷有支承圈多层波簧的自由高度极限偏差按单圈自由高度对应表5的极限偏差乘以有效圈数，当有特性要求时，自由高度作参考。 6.2.6部分重叠单层波簧、峰对谷无支承圈多层波簧、峰对谷有支承圈多层波簧和叠加多层波簧的旋绕比宜不小于10。 6.2.7波簧的总圈数不应有偏差；有特殊要求时，由供需双方商定。 6.3特性及允差 6.3.1 在指定高度下的负荷时，波簧变形量应在试验负荷下变形量的30%～70%范围内。 6.3.2指定高度下负荷的极限偏差，按表6的规定。必要时上、下极限偏差可以不正负对称使用，其公差值不变。 4
<3.0 ±0.25
≥4.5~5.5 ±0.40
