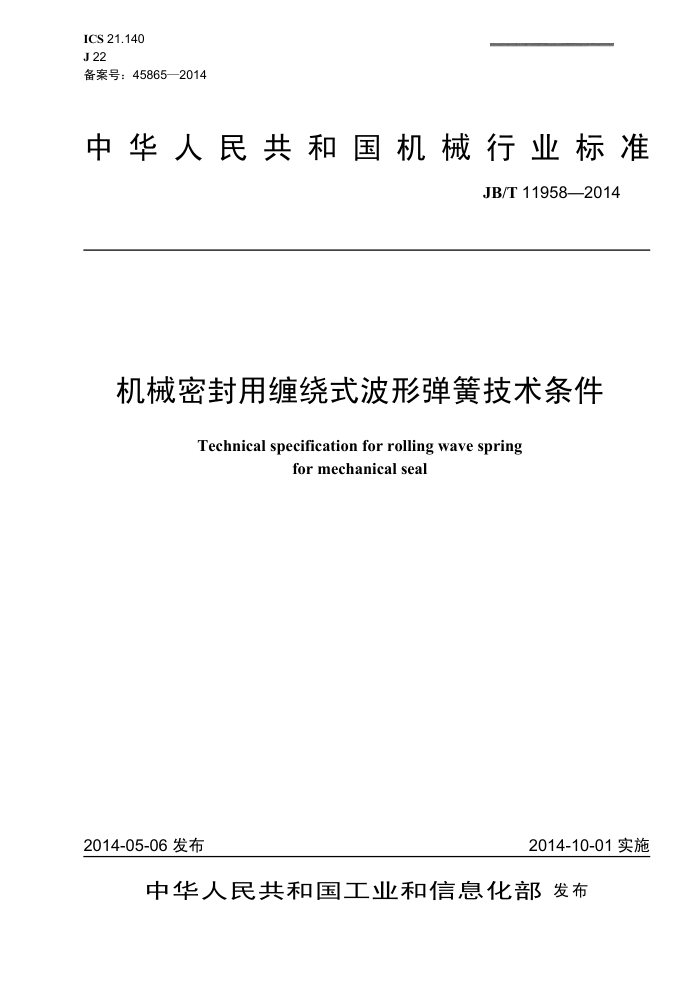

ICS 21.140 J 22 备案号：45865—2014
中华人民共和国机械行业标准
JB/T 11958—2014
机械密封用缠绕式波形弹簧技术条件
Technical specification for rolling wave spring
formechanical seal
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
机械密封用缠绕式波形弹簧技术条件
JB/T11958—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2015年1月第1版第1次印刷
定价：15.00元
*
书号：15111·12182 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11958—2014
目 次
前言 1范围..
11
规范性引用文件.. 3基本型式及工作参数 3.1基本型式. 3.2常用缠绕式波形弹簧工作参数 4技术要求... 4.1外观质量 4.2尺寸及极限偏差 4.3 材料要求 4.4 工作负荷. 4.5 疲劳性能检验方法..
2
5 6
检验规定... 6.1 检验分类.. 6.2 出厂检验... 6.3 鉴定检验 7包装、运输、贮存和标志附录A（资料性附录）常用缠绕式波形弹簧工作参数 A.1 单层缠绕式波形弹簧 A.2 多层缠绕式波形弹簧 A.3汽车水封用多层缠绕式波形弹簧... 表1 缠绕式波形弹簧内、外径极限偏差，表2 单片波形弹簧自由高度极限偏差. 表3 多层缠绕式波形弹簧自由高度极限偏差.. 表4 单片波形弹簧各波高度差表5多层缠绕式波形弹簧各波高度差（中间层各波）表6 缠绕式波形弹簧材料的尺寸精度表7 缠绕式波形弹簧疲劳试验要求，
.6
.....2
:3 JB/T11958—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准起草单位：宁波伏尔肯机械密封件制造有限公司、合肥通用机械研究院、东台市海城机械密
封弹簧厂、宁波方力密封件有限公司、常州市武进鸿程汽车配件有限公司。
本标准主要起草人：国平、周敏、戚明杰、李香、谢方民、周金洋、沈宗沼。 本标准为首次发布。
II JB/T11958—2014
机械密封用缠绕式波形弹簧技术条件
1范围
本标准规定了机械密封用预硬化回火处理扁带缠绕式波形弹簧（以下简称缠绕式波形弹簧）的基本型式及工作参数、技术要求、检验方法、检验规定、包装、运输、贮存和标志。
本标准适用于旋转轴或者轴套外径为10mm～180mm的机械密封用缠绕式波形弹簧，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T32802007不锈钢冷轧钢板和钢带 GB/T42382007耐热钢钢板和钢带 GB/T20878不锈钢和耐热钢牌号及化学成分
基本型式及工作参数
3
3.1基本型式 3.1.1单片开口型MD（G）外观如图1所示。
图1
3.1.2 2单片交叠型MD（L）外观如图2所示。
图 2
3.1.3 多层闭端型MS（S）外观如图3所示。
1 JB/T11958—2014
图3
3.1.4 1多层平端型MS（F）外观如图4所示。
图4
3.2常用缠绕式波形弹簧工作参数
常用缠绕式波形弹簧工作参数参见附录A。
4技术要求
4.1 外观质量
缠绕式波形弹簧的波峰应呈圆弧形，不允许出现平顶或尖顶。 4.2尺寸及极限偏差 4.2.1多层缠绕式波形弹簧上下层的波峰及波谷要对齐，圆周方向角度错位不大于5°，径向错边不大于0.15mm。多层闭端型，弹簧轴线对两端峰点平面的垂直度公差≤0.05×自由高度；多层平端型弹簧轴线对两端面的垂直度公差≤0.05×自由高度。 4.2.2缠绕式波形弹簧内、外径尺寸偏差应符合表1的规定。
表1 缠绕式波形弹簧内、外径极限偏差
单位为毫米
中径内径极限偏差 ±0.15 ±0.20 外径极限偏差 ±0.15 ± 0.20
≤25 >25~40 >40~60 >60~80 >80~120 >120~160 >160~220
± 0.25 ± 0.25
± 0.30 ±0.30
±0.35 ±0.35
±0.40 ± 0.40
±0.50 ±0.50
注：中径=（内径十外径）/2。 4.2.3 缠绕式波形弹簧自由高度尺寸偏差应符合表2、表3的规定。
表2 单片波形弹簧自由高度极限偏差 >3~4.5
单位为毫米 >8 ± 1.5
自由高度极限偏差
>4.5~5.5
>5.5~8 ± 1.0
± 0.5
±0.8
2 JB/T11958—2014
表3 多层缠绕式波形弹簧自由高度极限偏差
单位为毫米
自由高度极限偏差
>6~9 ± 0.8
>9~16 ± 1.2
>16~30 ± 1.6
>30 ± 2.0
4.2.4 缠绕式波形弹簧必须经过消除应力处理，残余变形不应超过0.5mm（单片波形弹簧小于0.3mm）。 4.2.5 ，同一个缠绕式波形弹簧各波高度差应不超过表4、表5的规定（多层缠绕式波形弹簧仅指中间层的各波)。
单位为毫米 >8 0.20 单位为毫米 >30 0.25
表4 单片波形弹簧各波高度差
自由高度偏差
>3~4.5 0.10 表5 多层缠绕式波形弹簧各波高度差（中间层各波）
>4.5~5.5 0.13
>5.5~8 0.16
自由高度偏差
>6~9 0.13
>9~16 0.16
>16~30 0.20
4.3材料要求 4.3.1 缠绕式波形弹簧材料可选用S30210、S30408、S31608、S51770和S51570等。 4.3.2 材料的化学成分应符合GB/T20878的要求。 4.3.3 材料的尺寸按GB/T3280一2007、GB/T4238一2007的规定，精度应符合表6的规定
表6缠绕式波形弹簧材料的尺寸精度
单位为毫米
材料厚度范围 0.20~0.49 0.51~0.99 1.00~1.49 1.50~2.00
材料厚度公差
材料宽度公差
± 0.02 ± 0.03 ± 0.04 ± 0.05
±0.01 ±0.015 ± 0.02 ±0.025
4.3.4 扁带材料外表光滑，无凹坑、划伤、断裂、裂缝和其他物理缺陷，边缘圆滑过渡。 4.4工作负荷
缠绕式波形弹簧工作负荷的允许偏差为该负荷的10%。 4.5 疲劳性能
各种类型缠绕式波形弹簧的疲劳性能应符合表7的规定。 疲劳试验后弹簧的自由高度变化值不应超过4.2.4的规定。
表7 缠绕式波形弹簧疲劳试验要求
工作负荷下降值 ≤5%
频率 Hz
振幅 mm 0.4
循环次数 1 ×107
中间高度工作高度
类 别 MS（F2）型 MD（L）型 MS（F1）型 MD（A）型
接触点磨损
≤1%片厚
3000~10000
5 ×106
1.0
工作高度
≤1%片厚
≤5%
3000~10000
n JB/T11958—2014
5检验方法
5.1 缠绕式波形弹簧的自由高度用通用量具测量（精度0.05mm）。 5.2缠绕式波形弹簧负荷应在精度不低于1%的弹簧试验机上进行。 5.3缠绕式波形弹簧外径、内径可用环规、塞规或通用量具测量（精度为0.05mm）。 5.4缠绕式波形弹簧的残余变形的检查是将缠绕式波形弹簧成品压缩到压并高度或屈服极限高度维持 1min后恢复到自由状态，共循环五次，然后测量压缩后的自由高度，与压缩前高度的差值不大于0.5mm 为合格（单片波形弹簧小于0.3mm）。检验设备可用弹簧试验机或其他装置进行。 5.5缠绕式波形弹簧表面质量的检查可用目测或5倍放大镜进行。 5.6缠绕式波形弹簧采用寿命验证试验检测疲劳性能，除顾客要求外，循环次数、振幅、中间高度按表7的规定。
6检验规定
6.1检验分类
检验分为出厂检验和鉴定检验。 6.2出厂检验 6.2.1检验项目
检验项目包括外观质量、尺寸及极限偏差、工作负荷。缠绕式波形弹簧工作负荷和尺寸的检查应在残余变形检查后进行。 6.2.2 抽样方法
全检。 6.3鉴定检验 6.3.1检验时机
有下列情况之一者应进行鉴定检验： a）设计定型和产品投产前； b）产品结构、材料和工艺有较大变动； c）产品转厂生产； d）用户要求； e）国家质量监督部门要求
6.3.2 2检验项目
除按6.2进行检验以外，还要进行疲劳检测。 6.3.3 抽样方法
每批产品至少抽取一件样品或供需双方协商抽样进行检验。
71 包装、运输、贮存和标志
7.1缠绕式波形弹簧包装前应清洗干净。 4
