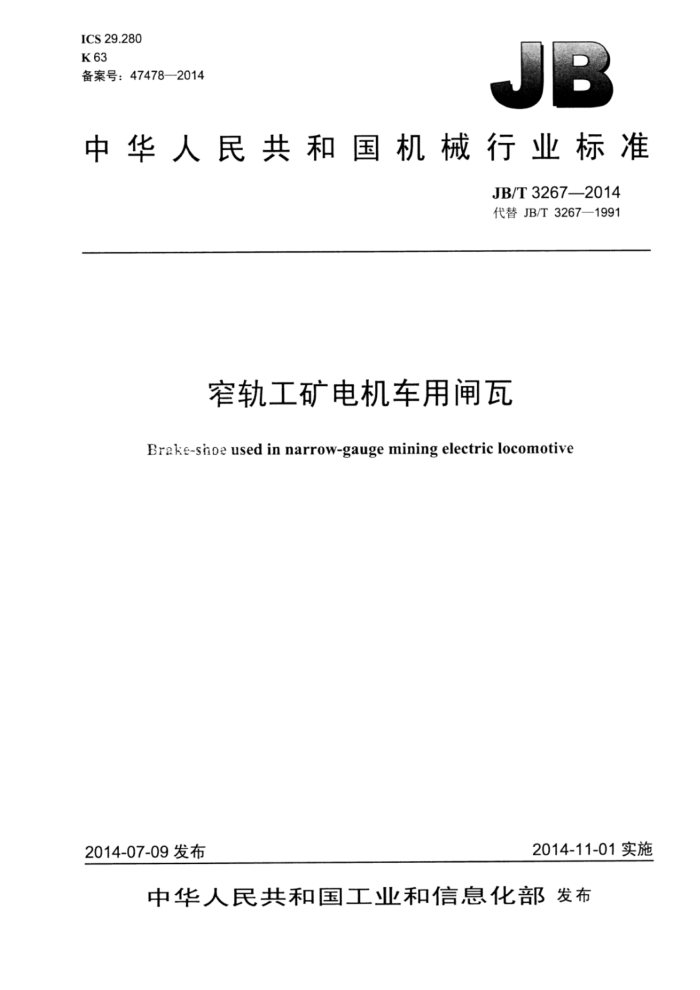

中华人民共和国机械行业标准
JB/T3267—2014 代替JB/T3267—1991
窄轨工矿电机车用闸瓦
Bra ke-s noe used in narrow-gauge mining electric locomotive
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T32672014
目 次
前言.
范围 2 规范性引用文件 3 术语和定义
1
类别与图样.
4
4.1铸铁闸瓦. 4.2合成闸瓦. 5技术要求 5.1铸铁闸瓦. 5.2合成闸瓦 6试验方法.. 6.1铸铁闸瓦.. 6.2合成闸瓦... 7检验规则 7.1铸铁闸瓦. 7.2合成闸瓦 8标志、包装、运输与处存 8.1标志 8.2包装... 8.3运输与贮存参考文献.
13 13 14 15 15 .15 15 15 16 16 16 17 17
***18
表1铸铁闸瓦类别表2合成闸瓦类别. 表3牛 物理及力学性能表4每批闸瓦检查项目
15 16 JB/T3267-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3267—1991《窄轨工矿电机车用闸瓦》，与JB/T3267—1991相比主要技术变化如下：
标准中引用的部分标准用最新版本替代：一标准适用范围中增加了中磷铸铁闸瓦和合成闸瓦（含低摩擦系数合成闸瓦和高摩擦系数合成闸
瓦）（见第1章）；一增加了术语“中磷铸铁闸瓦”、“合成闸瓦”及其定义（见3.2和3.3》 一增加了合成闸瓦的类别、结构组成、外形尺寸的内容（见4.2和图6～图11）；一增加了铸铁闸瓦的使用限度的要求（见5.1.7和5.1.8）；一增加制动20s，车轮踏面温度不超过150℃的要求（见5.1.9）：一增加了合成间瓦技术要求、试验方法、检验规则、标志、包装、运输与贮存的内容（见5.2、
6.2~7.2、8.1.2和8.2）。 本标准由中国机械工业联合会提出。 本标准由湘潭牵了电气设备研究所有限公司归口。 本标准主要起车单位：湘建电机股份有限公司、湘电重型装备有限公司、湘潭牵引机车厂有限公司。 本标准参加起草单位：四乐山宇强电机车制造有限公司、湖南三鑫变频牵引电机有限公司、湘潭
赛虎电池有限责任公司。
本标准主要起草人：军、刘志兵、刘建高、熊铁钢、李素平、欧柳青、唐利红、朱炜、陈献忠、 苟怀树、廖庆丰，彭永，
本标准所代替标准的历次版本的发布情况为：
JB3267—1983.JB/T3267—1991。
II JB/T3267-2014
窄轨工矿电机车用闸瓦
1范围
本标准规定了窄轨工矿电机车用闸瓦的类别、形状、尺寸、材料、技术要求、试验方法、检验规则和标志、包装、运输与贮存。
本标准适用于批量生产的窄轨工矿电机车用铸铁闸瓦（含中磷铸铁闸瓦）和合成闸瓦（含低摩擦系数合成闸瓦和高摩擦系数合成闸瓦）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T700—2006碳素结构钢 GB/T6414铸件尺寸公差与机械加工余量 GB/T9439灰铸铁件 GB/T14691—1993技术制图字体 JB/T7945灰铸铁力学性能试验方法 TB/T3196—2008机车用合成闸瓦
3术语和定义
下列术语和定义适用于本文件。
3.1
一批 a batch 在闸瓦的原材料和生产工艺稳定情况下，以同一次配料为一批；在原材料和生产工艺不稳定情况下，
以同一班为一批。 3.2
中磷铸铁闸瓦phosphorusinironbrakeshoe 将含磷量定在0.7%～1.0%的中等程度的铸铁闸瓦。
3.3
合成闸瓦compositionbrakeshoe 将热塑性树脂、丁腈橡胶粉、矿物纤维及钢纤维、石墨等各种原料，经干燥、称量、混合、热压等
工序制成橡胶改性树脂基的闸瓦。可分为低摩擦系数合成闸瓦和高摩擦系数合成闸瓦。
4类别与图样
4.1铸铁闸瓦 4.1.1根据窄轨工矿电机车车轮直径和闸瓦结构特征，将闸瓦类别标准化为五种，其形状、尺寸及适用车轮直径如表1所示。
1 JB/T3267-2014
表1 铸铁闸瓦类别
适用车轮直径
类别
形状及尺寸
说 明
mm 520
图1 图2 图3 图4 图5
600~680 760 840 840
2 3 4 5
无轮缘
4.1.2 图样中未注明的铸造圆角半径为3mm。 4.1.3 闸瓦铸造尺寸公差按GB/T6414，不低于7级精度。 4.2 合成闸瓦 4.2.1 类别
根据窄轨工矿电机车使用车轮直径和闸瓦结构特征。将合成闻瓦使用类别标准化为六种，其形状尺寸及适用车轮直径如表2所示。
表2合成闸瓦类别
适用车轮直径
类 别
形状及尺寸
说 明闸瓦压力不大于20kN 闸瓦压力不大于20kN 闸瓦压力不大于20kN 闸瓦压力不大于30kN 闸瓦压力不大于30kN 闸瓦压力不大于30kN
mm 520 60C 680 760 840
图6 图7 图8 图9 图10 图11
1 2 3 4 5 6
840（无轮缘）
4.2.2结构组成
闸瓦由瓦背和摩擦体组成。摩擦体由粘结材料和摩擦材料组成。摩擦材料由有机粘结剂、增强纤维、 无机和金属填料，经混合、成型和热处理制成。 4.2.3外形尺寸
闸瓦的配合部位及外形尺寸应符合本标准规定。
2 JB/T3267-2014
店
o1
迪
150 190
20 R3R5 R20
R7
2 1 RS
E
68
Z1:20
0
72
名称闸瓦弯板
数量
材料 HT150
项号 1 2
3mm厚钢板Q235B
图1 JB/T3267—2014
三
32 196 240
A
R20
R30
RS
71:20 中
项号
名称闸瓦弯板
数量
材料 HT150
2
3mm厚钢板Q235B
图2 JB/T3267—2014
X
L
2
33 250 290
RS R9 R20
26
R7
5
R5
25
68°
71:20
10
47 70
保
数量
材料 HT150
项号 1 2
名称闸瓦弯板
3mm厚钢板Q235B
图 3
5
