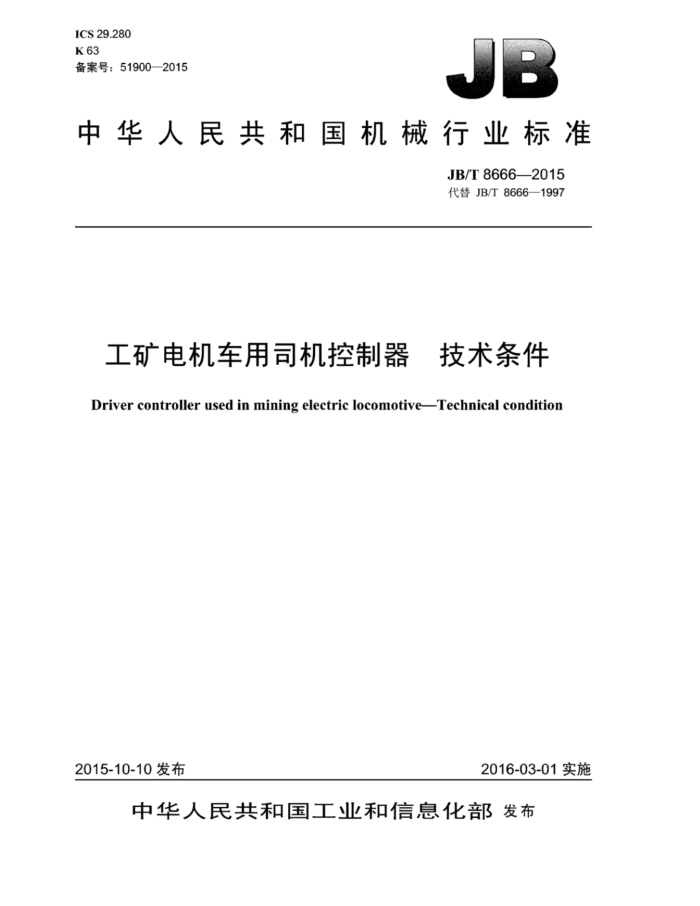

ICS29.280 K63 备案号：519002015
中华人民共和国机械行业标准
JB/T8666—2015 代替JB/T8666—1997
工矿电机车用司机控制器 技术条件
Driver controller used in mining electric locomotiveTechnical condition
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T86662015
目 次
前言 1 范围
I
规范性引用文件. 型式及基本参数 3.1 型式. 3.2 控制方式. 3.3 基本参数. 4技术要求. 4.1 正常使用条件 4.2 特殊使用条件. 4.3 一般规定 4.4 外观. 4.5 标志. 4.6 联锁、警告牌及防护 4.7 电气性能要求 4.8 介电性能. 4.9 通断能力 4.10 机械寿命.. 4.11 电寿命. 4.12 安装在司控器内的变流器控制特性 4.13 噪声 4.14 电磁兼容性（EMC）要求 4.15 结构与可靠性、安全性 4.16 环境要求. 5试验方法 5.1 外观检查. 5.2 电气间隙和爬电距离. 5.3 司控器机械联锁 5.4 司控器手柄操作力 5.5 介电性能试验 5.6 通断能力试验. 5.7 电磁机构动作性能试验 5.8 机械寿命.. 5.9 电寿命.. 5.10 温升试验 5.11 矿用隔爆型司控器 5.12 矿用一般型司控器
2. 3
一
9
10 ..10 10
12 12 12 .13 14 .14 .14 **. 14
14 14 14 14 .14 15 15 15 15 16
5.13 透明件抗冲击试验
+ JB/T8666—2015
5.14透明件热剧变试验 5.15变流器控制特性试验 5.16环境条件试验 6检验规则
16 16 17 18 18 19 19 20 20 .20 20 20 21 22
6.1 检验项目 6.2 出厂检验. 6.3 型式试验 7包装、运输和贮存 7.1 包装.. 7.2运输.. 7.3贮存. 8质量保证，附录A（规范性附录） 污染等级的定义附录B（规范性附录） 司控器各项检验项目引用的相应规定的标准条款. 参考文献.
表1输入电压值表2温升极限. 表3电气间隙和爬电距离表4绝缘材料的耐起痕性表5 绝缘电阻值表6 绝缘电阻测量仪表表7 工频耐受电压.. 表8直接控制的司控器主触头通断能力表9 间接控制的司控器触头通断能力. 表10 直接控制电路主触头的电寿命通断条件。 表11 间接控制电路触头的电寿命通断条件表12 出厂检验和型式试验项目表A.1 污染等级的定义表B.1 司控器各项检验项目引用的相应规定的标准条款
S 中
10 10 18 21 22
II JB/T86662015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8666一1997《工矿电机车用司机控制器技术条件》，与JB/T8666一1997相比主
要技术变化如下：
修订了“规范性引用文件”内容（见第2章）：增加了“型式及基本参数”内容（见第3章），增加了“矿用隔爆型司机控制器”及“矿用一般型司机控制器”：增加了“电源系统特性”修订了原标准表1的内容（见3.3.1*1997年版的3.2.1和表1）：海拔“不超过1200m”修订为不超过2000m*［见4.1.2，1997年版的3.3.a）] 修订了“环境温度*要求［见4.1.3，1997年版的3.3.b）] 修订了“冲击及振动要求【［见4.1.5，1997年版的3.3e】]；增加了“污染及“安装条件”“特殊使用条件”要求（见4.1.8、4.1.9、4.2）；增加了“一般规定”内容（见4.3），增加了隔爆型产品的规定内容，增加了“司控器的载流部件及其连接*等要求（见4.3.9）；增加了“外观内容（见4.4），增加了“标志（见4.5），增加了“联锁、警告牌及防护（见 4.6); 增加了“电气性能要求内容（见4.7），增加了“电磁机构动作性能“电压线圈电阻偏差要求（见4.7.2、4.7.3）；修订了“温升及“表2温升极限”内容（见4.7.41997年版的3.13及表3）：增加了直流系统过电压”（见4.8.1）、表6绝缘电阻测量仪表*要求（见4.8.3.1）：增加了“安装在司控器内的变流器控制特性”内容（见4.12）：增加了“网压突变及中断“变流器输入电压范围”“轻载及功能试验”“过载能力”“重复起动试验”“故障保护”“换流能力” 负载突变”牵引工况特性试验”电制动工况特性试验”要求（见4.12.1～4.12.10）；增加了“噪声内容（见4.13；增加了“电磁兼容性（EMC）要求”内容（见4.14）：增加了“结构与可靠性、安全性”内容，提出了相关防爆标准的要求（见4.15）：增加了“环境要求”内容（见4.16），修订了交变湿热试验”要求（见4.16.1，1997年版的 3.15），增加了“耐低温（高温）性能内容（见4.16.2），修订了“振动与冲击”要求「见4.16.3 1997年版的3.3e）、f）及3.12：增加了“试验方法”内容（见第5章）；一增加了“检验”内容（见第6章），取消了原第4章“抽样及试验方法”中抽样试验的要求（见
1997年版的4.34.4）；修订了“出厂检验和型式试验项目”要求（见表12，1997年版的表10）；修订了“包装、运输和贮存”要求（见第7章，1997年版的第5章》；增加了“质量保证”内容（见第8章）：增加了规范性附录C见附录A附录B）
本标准由中国机械工业联合会提出。 本标准由湘潭牵引电气设备研究所有限公司归口。 本标准负责起草单位：湘潭电机股份有限公司、湘电重型装备有限公司、湘潭新昕通用电气有限公
III JB/T8666—2015
司、四川省乐山宇强电机车制造有限公司、大连日牵电机有限公司、永济新时速电机电器有限责任公司、 湘潭牵引机车厂有限公司、常州基腾电气有限公司、巨大矿业有限公司、湖南三鑫变频牵引电机有限公司、湘潭赛虎电池有限责任公司、河南南车重型装备有限公司、温州立新矿业设备有限公司。
本标准参加起草单位：湘潭市南方机电制造有限公司、山东济宁山矿电机车有限公司、湘潭市宇通牵引电气有限公司、湘潭华南电机车有限公司
本标准主要起草人：蔡耀成、杨敏、蔡罗强，李素平，丁慧芬、欧柳青、蔺海斌陈友林、杜勿楚、 刘瑶、刘广强、郑淑莉、陈献忠、张盘生、陆俊、郑建、廖庆丰、彭永明、段少珍、毕海泉、郑立贝、 黄石欣、张月芬王琳，刘文军。
本标准所代替标准的历次版本发布情况为：
JB/T8666—1997。
IV JB/T86662015
工矿电机车用司机控制器技术条件
1范围
本标准规定了工矿电机车用司机控制器的型式及基本参数、技术要求、试验方法、检验规则、包装、 运输和贮存。质量保证。
本标准适用于工矿电机车用司机控制器（以下简称司控器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T156标准电压 GB/T191包装储运图示标志 GB/T762标准电流等级 GB/T9992008直流电力牵引额定电压 GB/T1094.10电力变压器第10部分：声级测定 GB/T2423.4电工电子产品环境试验第2部分：试验方法 试验Db b交变湿热（12h+12h循
环）
GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳“d 保护的设备 GB/T3859.1一2013半导体变流器通用要求和电网换相变流器第1-1部分：基本要求规范 GB/T4026人机界面标志标识的基本和安全规则设备端子和导体终端的标识 GB4208外壳防护等级（IP代码） GB/T4728（所有部分）电气简图用图形符号 GB/T4798.5一2007电工电子产品应用环境条件第5部分：地面车辆使用 GB/T5094.1 工业系统、装置与设备以及工业产品结构原则与参照代号第1部分：基本规则 GB/T11020 固体非金属材料暴露在火焰源时的燃烧性试验方法清单 GB/T11022一2011高压开关设备和控制设备标准的共用技术条件 GB/T12173一2008矿用一般型电气设备 GB/T12528 交流额定电压3kV及以下轨道交通车辆用电缆 GB/T13384 机电产品包装通用技术条件 GB14048.1一2012低压开关设备和控制设备第1部分：总则 GB14048.2 低压开关设备和控制设备第2部分：断路器 GB14048.4低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电
动机起动器（含电动机保护器）
GB/T21563—2008轨道交通 机车车辆设备冲击和振动试验 GB/T24338.4轨道交通电磁兼容第3-2部分：机车车辆设备 GB/T25119轨道交通机车车辆电子装置 AQ1043矿用产品安全标志标识
1 JB/T8666—2015
JB/T5348 3牵用直流新波器基本技术条件 JB/T10774一2007牵电器通用技术条件 TB/T1484.1机车车辆电缆第1部分：额定电压3kV及以下标准壁厚绝缘电缆 TB/T1507机车电气设备布线规则
3型式及基本参数
3.1型式
司控器包括以下型式： a）工矿电机车用司控器： b）矿用隔爆型司控器： c）矿用一般型司控器。
3.2 控制方式
司控器有以下控制方式： a）直接控制（司控器直接控制牵引电动机）： b）间接控制（司控器通过接触器、变流器等间接控制牵引电动机）。
3.3 基本参数 3.3.1电源系统特性
司控器的标称电压应符合GB/T156的规定，不同直流供电系统的主特性按GB/T999一2008的规定。 司控器由交流电网供电：其输入电压波形为三相交流正弦波形，经过大于或等于六脉波全波整流电
路输出直流电压。输入电压值按本标准中表1的规定。
用户应规定供电系统在牵引、制动和可能存在的故障条件下的特性。 输入电压波形不同、输入电压值超出表1规定或有其他特殊要求时，由制造商与用户商定。 注：在本标准中，术语“用户”和“制造商”是指合同中的双方。
表1输入电压值
单位为伏
最低恒定电压Uminl
最高恒定电压Umaxl 最高非恒定电压Umax2
标称电压U
项目
250a 550a (600)b 750 1500 3 000
170 370 (400) 500 1000 2 000 0.7U.
300 660 (720) 900 1800 3 600 1.2U.
330 720 (800) 1000 1950 3 900 1.25Ue
电网供电
24-48-110-140-192
车载蓄电池供电“
208、336
a250V、550V两档电压适用于矿山及井下巷道运输。 6对未来建造地方铁路的直流牵引系统，不再采用600V标称电压直流低于750V设备的额定电压按GB/T999一2008附录C的规定，有其他特殊要求时，由制造商与用户商定。
2 JB/T86662015
3.3.2额定电流
司控器的额定电流应符合GB/T762的规定。 对于间接控制的触头，其额定电流宜优先在2A5A10A20A中选用。
4技术要求
4.1正常使用条件 4.1.1概述
司控器使用条件应符合JB/T10774一2007的规定。 注：用户另有规定除外。
4.1.2海拔
司控器正常工作的海拨不超过2000m。海拔超过2000m时应由制造商与用户商定。 4.1.3环境温度
室外环境温度按GB/4798.5一2007中的5K2级。周围空气最高温度为40C，最低温度为-25C 对于装有电子器件的司控器超出环境温度的范围应由制造商与用户商定。
4.1.4湿度
司控器正常使用的湿度应符合GB/T4798.5—2007中5K2级的条件。 温度保持40℃不变时，相对湿度为95%。温度从-25℃～30℃快速变化时，相对湿度为95%，最大
绝对湿度为30g/m。对于温度变化发生在产品上的凝露情况应采取特殊的措施。 4.1.5冲击、振动及加速度
司控器在使用过程中，应承受GB/T21563一2008规定的相应于机车、动车的垂向、横向和纵向各种不同频率和加速度产生的随机冲击与振动。 4.1.6倾斜
相对于正常位置的倾斜不大于10°。 4.1.7防护
有防止滴水和液体浸入的场所。 4.1.8污染
司控器安装地点所受的污染等级为PD3。 用来确定司控器带电体之间的电气间隙和爬电距离的微观环境污染等级见表A.1，污染等级的定义
见附录A。 4.1.9安装条件
司控器不应由于连线、安装位置等设计不当而造成安装、维护保养不便，拆卸不便，电气间隙和爬电距离减小等不良现象。司控器设计应具有防火性能，电线，电缆及绝缘部件应采用低烟，无卤，无毒的难燃或阻燃材料：并符合GB/T12528和TB/T1484.1的规定。
