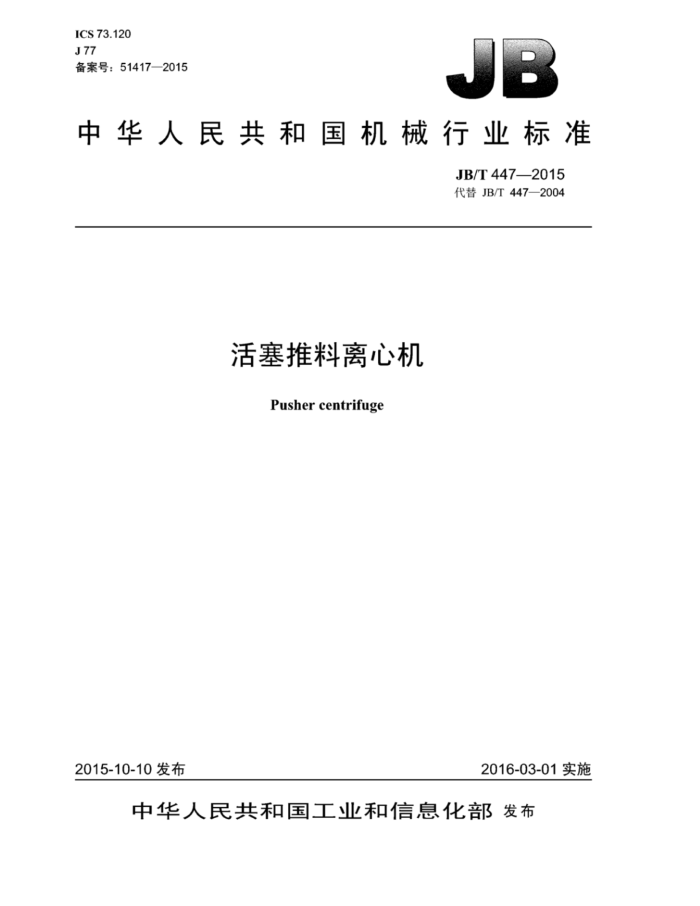

ICS73.120 J77 备案号：51417—2015
中华人民共和国机械行业标准
JB/T447-2015 代替JB/T447—2004
活塞推料离心机
Pusher centrifuge
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T4472015
目 次
前言 1 范围
1
规范性引用文件. 3 术语和定义，
2
型式与基本参数要求
4
6 试验. 7 检验规则，
9
标志、包装、运输和贮存
8
10
图1 级圆柱形转鼓活塞推料离心机结构示意图2 级圆柱形转鼓活塞推料离心机结构示意图3 三级圆柱形转鼓活塞推料离心机结构示意图4 级柱锥形转鼓活塞推料离心机结构示意，图5 二级柱锥形转鼓活塞推料离心机结构示意图6 三级柱锥形转鼓活塞推料离心机结构示意
1
表1 圆柱形转鼓活塞推料离心机基本参数表2 柱锥形转鼓活塞推料离心机基本参数。 表3 离心机的检验项目
10 JB/T447—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T447—2004《活塞推料离心机》，与JB/T447—2004相比主要技术变化如下：
-对范围进行了修改，删除了质量保证期（见第1章，2004年版的第1章）；对规范性引用文件进行了修改，增加了规范性引用文件，替换了失效的标准（见第2章，2004 年版的第2章）；修改了术语和定义（见第3章，2004年版的第3章）：修改了结构型式，增加了三级活塞推料离心机型式（见4.1，2004年版的4.1）；增加了图3和图6（见图3和图6）：修改了型号表示方法（见4.3.1，2004年版的4.3.1）修改了标记示例（见4.3.2，2004年版的4.3.2）；修改了基本参数（见表1和表2，2004年版的表1和表2）；修改了要求条款（见5.1～5.4，2004年版的第5章）：增加了要求条款（见5.3.4、5.4.45.5.4）；删除了部分要求条款（见2004年版的5.1.9、5.4.6）：修改了试验方法（见第6章，2004年版的第6章）：修改了检验规则（见第7章，2004年版的第7章）：删除了质量保证期条款（见2004年版的第8章）
本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标负责起草单位：重庆江北机械有限责任公司。 本标准参加起草单位：浙江轻机实业有限公司、成都天保重型装备有限公司，湘潭离心机有限公司。 本标准主要起草人：张立、张剑鸣、吴将天、何安勇、文军、曾建清、唐建清。 本标准所代替标准的历次版本发布情况为：
JB4063—1985JB/T4063—1991; JB447—1985JB/T447—1992、JB/T447—2004
II JB/T4472015
活塞推料离心机
1范围
本标准规定了活塞推料离心机的术语和定义、型式与基本参数、要求、试验、检验规则、标志、 包装，运输和忙存。
本标准适用于一级，二级和三级圆柱形和柱锥形转鼓活塞推料离心机（以下简称离心机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T699 优质碳素结构钢 GB/T711 优质碳素结构钢热轧厚钢板和钢带 GB912 碳素结构钢和低合金结构钢热轧薄钢板和钢带 GB/T2100 一般用途耐蚀钢铸件 GB/T2965 钛及钛合金棒材 GB/T3077 合金结构钢 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3280 不锈钢冷轧钢板和钢带 GB/T3621 钛及钛合金板材 GB/T4237 不锈钢热轧钢板和钢带 GB/T4334 金属和合金的腐蚀不锈钢晶间腐蚀试验方法 GB/T4774 分离机械名词术语 GB 6388 运输包装收发货标志 GB/T6614 钛及钛合金铸件 GB/T 7779 离心机型号编制方法 GB/T9439 灰铸铁件 GB/T10901 离心机性能测试方法 GB/T11352 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB19815 离心机安全要求 GB/T25137 钛及钛合金锻件 GB/T28696 离心机分离机转鼓平衡检验规范 JB/T7217 分离机械涂装通用技术条件 JB/T8865 活塞推料高心机用滤网 JB/T 9095 离心机、分离机锻焊件常规无损检测 JB/T10411 离心机、分离机不锈钢锻件超声检测及质量评级
1 JB/T4472015
JB/T10968 离心机、分离机用振动监视控制仪和电子振动保护开关 JB/T11874 分离机械用离心铸造不锈钢筒体 NB/T47008 承压设备用碳素钢和合金钢锻件 NB/T47010 承压设备用不锈钢和耐热钢锻件 NB/T47016承压设备产品焊接试件的力学性能检验
3术语和定义
GB/T4774界定的以及下列术语和定义适用于本文件。
3.1
圆柱形转鼓cylindrical basket 用于容纳被分离物料进行离心过滤的有孔圆筒体旋转部件。
3.2
柱锥形转鼓cylindrical/conical basket 用于容纳被分离物料进行离心过滤的有孔圆筒体和圆锥筒体组合的旋转部件。
3.3
过滤区长度length of filtering zone 转鼓上滤网的长度和。
3.4
加长转鼓lengthened basket 在基本参数中过滤区长度的基础上，增加的过滤区长度不小于100mm的转鼓。
型式与基本参数
4
4.1结构型式
活塞推料离心机按其转鼓结构型式和转鼓数量分为一、 二三级圆柱形转鼓和一 、三级柱锥形转鼓六种型式，如下：
a）一级圆柱形转鼓活塞推料离心机（转鼓公称内径D，过滤区长度L），如图1所示：
L
图1 一级圆柱形转鼓活塞推料离心机结构示意
2 JB/T4472015
b）二级圆柱形转鼓活塞推料离心机（转鼓公称内径D，过滤区长度L1+L2），如图2所示： c）三级圆柱形转鼓活塞推料离心机（转鼓公称内径D，过滤区长度Li+Lz+L），如图3所示：
图2二级圆柱形转鼓活塞推料离心机结构示意
图3三级圆柱形转鼓活塞推料离心机结构示意
5 JB/T447—2015
d）一级柱锥形转鼓活塞推料离心机（转鼓公称内径D，过滤区长度Li+L2），如图4所示： e）二级柱锥形转鼓活塞推料离心机（转鼓公称内径D，过滤区长度L+L+Ls），如图5所示 f）三级柱锥形转鼓活塞推料离心机（转鼓公称内径D，过滤区长度L1+L2+L3+L4)），如图6所示。
图4一级柱锥形转鼓活塞推料离心机结构示意
1
图5二级柱锥形转鼓活塞推料离心机结构示意 JB/T447—2015
图6 三级柱锥形转鼓活塞推料离心机结构示意
4.2 基本参数
4.2.1 一、二。三级圆柱形转鼓活塞推料离心机基本参数应符合表1的规定。
表1 圆柱形转鼓活塞推料离心机基本参数
转 鼓
推料次数次/min
结构型式
圆柱形转鼓最大滤网公称内径 mm 公称内径
过滤区长度
转速 r/min
内径范围 300~350 400~450 470~540 600~680 800~870 800~870 980~1090 980~1090 980~1090 1 1501250 1150~1250 1150~1250
mm 240 320 360 480 400 600 460 660 660 500 840 840
315 400 500 630 800 800 1 000 1 000 1 000 1 250 1 250 1 250
2600~2700 2300~2500 1900~2000 1800~1900 850~1200 1 500~1 600 750~1000 1200~1300 12001300 650~800 900~1000 900~1000
40110
二级圆柱形转鼓活塞
一级圆柱形转鼓活塞二级圆柱形转鼓活塞一级圆柱形转鼓活塞二级圆柱形转鼓活塞三级圆柱形转鼓活塞一级圆柱形转鼓活塞二级圆柱形转鼓活塞三级圆柱形转鼓活塞 4.2.2 一二 三级柱锥形转鼓活塞推料离心机基本参数应符合表2的规定。
40~110
40~80
表2 柱锥形转鼓活塞推料离心机基本参数
转 鼓
推料次数次/min
结构型式
圆柱形转鼓最大滤网公称内径 mm 公称内径
转速 r/min
过滤区长度
内径范围 300~350 400~450
mm 300 400
315 400
2550~2650 2100~2200
40~110
二级柱锥形转鼓活塞
5
