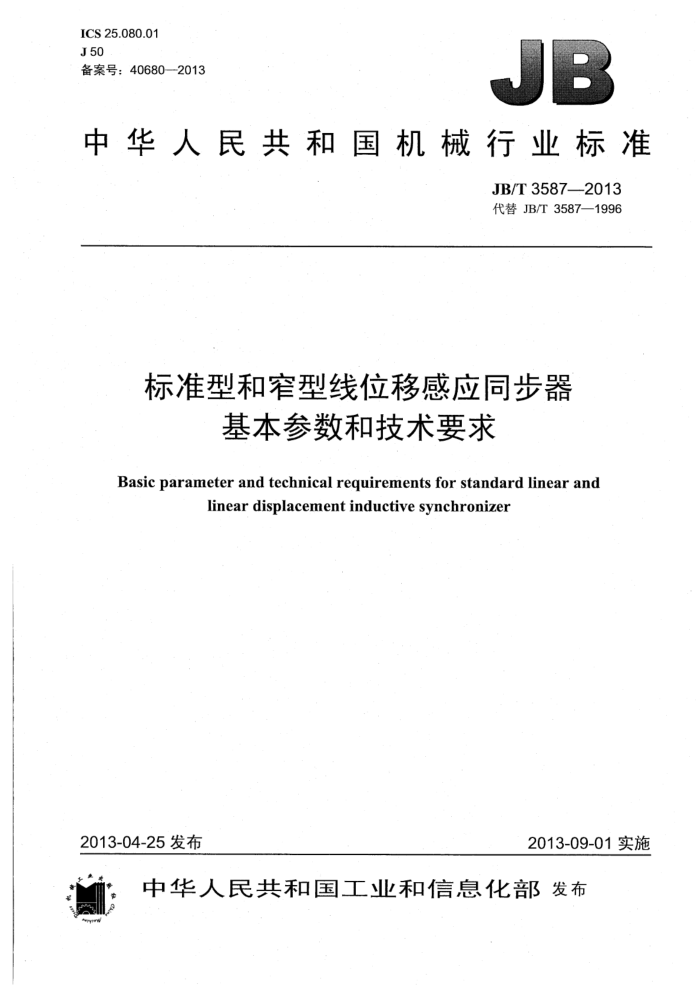

ICS25.080.01 J50 备案号：40680—2013
P
中华人民共和国机械行业标准
JB/T3587—-2013 代替JB/T3587—1996
标准型和窄型线位移感应同步器
基本参数和技术要求
Basic parameter and technical reguirements for standard linear and
linear displacement inductive synchronizer
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
标准型和窄型线位移感应同步器
基本参数和技术要求
JB/T35872013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字
2014年1月第1版第1次印刷
书号：15111·11024 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T3587—2013
目 次
前言. 范围
-
1
2 规范性引用文件 3术语和定义 4基本参数.. 5 电气原理图：使用安装要求，
6
7技术要求.. 7.1 环境条件. 7.2 准确度.. 7.3 外观质量 7.4 直流电阻. 7.5 绝缘电阻 7.6 定尺接长 7.7 电压传送比 7.8 高温试验.. 7.9 低温试验..
................................................
+.-++
.-.
...............
7.10 耐潮试验.. 7.11 重测准确度， 7.12 抗剥强度 7.13 防护等级 8标志、 包装、运输、贮存及其他 8.1 标志 8.2 包装. 8.3 运输.. 8..贮存.. 8.5保修.. 图1. 电气原理图图2 使用安装要求表1 基本参数.
+++-++-++ JB/T35872013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3587一1996《标准型和窄型直线式感应同步器基本参数和技术要求》，与JB/T
3586—1996相比主要技术变化如下：
标准名称改为《标准型和窄型线位移感应同步器基本参数和技术要求》；修改了规范性引用文件内容（见第2章，1996年版的第2章）； -增加了规范性引用文件内容（见第2章）；增加了术语章（见第3章）；增加了正文中有关“型式和基本尺寸”的内容（见4.1）：修改了“高温试验”内容（见7.8，1996年版的6.8）；修改了低温试验”内容（见7.9，1996年版的6.9）；修改了“耐潮试验”内容（见7.10，1996年版的6.10）； -增加了外壳防护等级要求（见7.13）；正文中的“旋转式感应同步器”“直线式感应同步器”分别改为“角位移感应同步器”“线位移感应同步器”。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：广州机械科学研究院有限公司、全国量具量仪标准化技术委员会数显装置分技术
委员会、中航工业北京航空精密机械研究所、武汉湖滨仪器有限公司。
本标准主要起草人：范清、陈恬生、李振雄、高国栋、张小林、梁顺生。 本标准所代替标准的历次版本发布情况为：
JB/T3587—1984-JB/T3587—1996 JB/T35872013
标准型和窄型线位移感应同步器基本参数和技术要求
1范围
本标准规定了标准型和窄型线位移感应同步器的基本参数，电气原理图，使用安装要求，技术要求以及标志、包装、运输、贮存和其他。
本标准适用于GZD（H）-1，GZD（H）-2线位移感应同步器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008：包装储运图示标志 GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3—2008电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB4208--2008外壳防护等级（IP代码） GB/T13384—2008机电产品包装通用技术条件 JB/T3585.12013感应同步器第1部分：术语 JB/T3585.2—2013感应同步器第2部分：型式和基本尺寸
3术语和定义
JB/T3585.1一2013界定的术语和定义适用于本文件。
4基本参数
4.1 感应同步器型式和基本尺寸按JB/T3585.2—2013规定。 4.2基本参数见表1。
表1 基本参数
准确度μm
型号 GZD-1 GZD-2 GZH-1 GZH-2 注1：表中准确度是峰-峰值，准确度也可以是峰-峰值之半冠以“土”号表示。 注2：以上准确度是在10kHz正弦波的条件下测试的。 注3：表中n为正整数。
周期mm
长度mm
0级 3+n×0.2
1级 5+nX0.3
2级 7+n×0.4
150+n×50
2
2
1.6
3
n JB/T3587—2013
5电气原理图
电气原理如图1所示。
Di
D2
S Sa 一滑尺正弦绕组端子；C、C2- 滑尺余弦绕组端子：D1D 定尺连续绕组端子。
图1 电气原理图
6＇使用安装要求
使用安装要求如图2所示。
单位为毫米 0.25±0.05
[0.10| 4
中
$Φ
母中定尺
(TOTLIT)
滑尺
$
中
/0.024 卤
机床导轨基准面机床导轨基准面
0.01|B 0.04B卤
注：88.26±0.13是GZD（H）-1尺寸，括号内47.78±0.13是GZD（H）-2尺寸。
图2.使用安装要求
7技术要求
7.1环境条件
产品允许在下列环境条件下工作：
2 JB/T3587—2013
-环境温度：-40℃～55℃；相对湿度：<90%（环境温度为25℃）；周围没有腐蚀性气体。
7.2准确度 7.2.1产品在环境温度20℃土5℃（允许进行温度修正），温度波动不大于0.2℃/h的条件下，准确度应符合表1的要求。 7.2.2定尺准确度按一相零位准确度的峰-峰值表示，或以此值的一半冠以“±”号表示。 7.2.3滑尺准确度按细分准确度的峰-峰值表示，或以此值的一半冠以“土”号表示。 7.3外观质量
外表面不应有锈蚀，基准面无胶漆和机械损伤，接线端子无松动现象。 7.4直流电阻
滑尺两相绕组的直流电阻的差值不应大于2%。 7.5绝缘电阻
在工作条件下，绕组对基板及滑尺两相绕组间的绝缘电阻值不应低于500k2。 7.6定尺接长
接长时，应保证相邻两块定尺不顶板。 7.7.电压传送比
滑尺一相绕组励磁，定尺、滑尺绕组处于最大耦合位置时，GZD（H）-1电压传送比不应大于120， GZD（H）-2电压传送比不应大于250。 7.8、高温试验
高温试验按GB/T2423.2-2008中5.3的规定进行，温度：55℃，持续时间：2h。试样经高温试验后，在试验箱内测量绕组对钢基板及滑尺两相绕组间绝缘电阻值不应低于300kQ。 7.9低温试验
低温试验按GB/T2423.1一2008中5.3的规定进行，温度：-40℃，持续时间：2h。试样经低温试验后，不允许铜导片及绝缘层出现翘裂现象。 7.10，耐潮试验
耐潮试验按GB/T2423.3-2008的规定进行，温度：（25土2）℃，相对湿度：（90士3）%RH，持续时间：12h。试样经耐潮试验后，绕组基板及滑尺两相间绝缘电阻值不应低于200k2，表面不应有锈蚀现象出现。 7.11重测准确度
试样经高温、低温、耐潮试验后，再次测量准确度与试验前相比，准确度变化量应不大于原等级准确度的1/3。 7.12抗剥强度
铜导片和绝缘层间的抗剥强度不小于0.9kg/cm。
2 8 UC
JB/T3587--2013
7.13防护等级
外壳防护等级应不低于GB4208一2008规定的IP54。
8标志、包装、运输、购存及其他
8.1标志 8.1.1 产品表面应有产品编号。 8.1.2.所有出厂的产品随附产品合格证，产品合格证至少应包括：
a）产品型号规格； b）产品名称； c）制造厂名： d）制造厂地址； e）产品编号； f）：绝缘电阻值； g）准确度测试结果，并注明测试方向； h）产品经检验合格的结论； i）检验员、实验员签章： j）.技术检验印章； k）出厂日期。 产品包装外表应有防潮标志，并应符合GB/T191—2008的规定。
8.2．包装 8.2.1 产品包装必须牢固、可靠不易受潮，保证产品在存放和运输中免受损伤。 8.2.2 运输包装标志与随机文件应符合GB/T133842008的规定。 8.3，运输
产品在运输过程中，应避免碰撞和敲击，严禁与酸、碱及其他腐蚀物品放在一起。 8.4贮存
产品应贮存在相对湿度小于75%，清洁，通风良好的库房内，空气中不应含有腐蚀性气体， 8.5·保修
在使用单位按照制造厂的使用维护说明书规定，正确存放和使用产品的情况下，制造厂应保证产品在保修期限内能正常工作。如在此期间内，产品因质量不良而发生损坏或不能正常工作时，制造厂应无偿为使用单位修理或更换。
