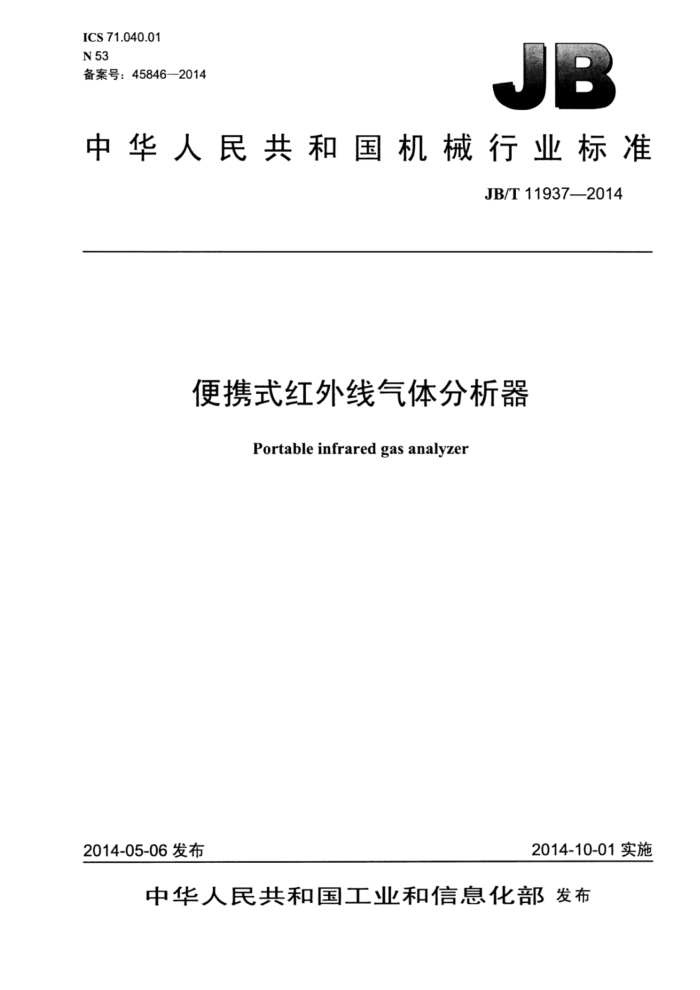

ICS 71.040.01 N 53 备案号：45846—2014
·
中华人民共和国机械行业标准
JB/T11937—2014
便携式红外线气体分析器
Portable infrared gas analyzer
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T119372014
目 次
前言. 范围
TI
1
2 规范性引用文件
术语和定义 4 分类. 5 要求. 6 试验方法 7 检验规则， 8 标志、包装、运输和贮存图1负压试验示意图2响应时间示意.. 表1正常工作条件表2 参比工作条件. 表 3 仪器检验项目
3
10
. JB/T119372014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：北京市华云分析仪器研究所有限公司、北京北分麦哈克分析仪器有限公司、北京
华夏科创仪器技术有限公司、北京市疾病预防控制中心、北京市计量检测科学研究院。
本标准主要起草人：唐青云、石莉雯、宋志华、张新民、于慧芳、沈正生、高程达本标准为首次发布。
II JB/T11937—2014
便携式红外线气体分析器
1范围
本标准规定了便携式红外线气体分析器的术语和定义、分类、要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于电池供电、内置泵吸入式测量混合气体成分的便携式红外线气体分析器（以下简称仪器)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T116062007 分析仪器环境试验方法 GB/T13384—2008 机电产品包装通用技术条件 GB/T14850—2008 气体分析词汇 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T18268.1—2010 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB/T18403.1—2001 气体分析器性能表示第1部分：总则
3术语和定义
GB/T148502008和GB/T18403.1一2001界定的以及下列术语和定义适用于本文件。
3.1
便携式红外线气体分析器 portableinfraredgasanalyzer 一种采用内置电池供电、内置泵吸入式取样，测量混合气体中某一组分或多组分，并且重量轻、体
积小、在携带过程中进行工作的不分光红外线气体分析器。
4分类
按照仪器使用环境温度分为I类和IⅡ类，数据参照GB/T11606一2007表1中的IⅢI组与IV组，见本标准表1。
5要求
5.1正常工作条件
仪器的正常工作条件应符合表1的规定。
- JB/T119372014
表1正常工作条件
环境温度
相对湿度 % ≤90
大气压力 kPa 70.0~106.0
电池工作电压
仪器分类类 IⅡI类
℃ 5~40 10~55
V
按制造厂规定（≤24)）
5.2 质量
不大于5kg。 5.3外观 5.3.1 仪器内外均应保持清洁，不得有污物积垢等。 5.3.21 仪器表面应光洁平整，漆色镀层均匀，无剥落、锈蚀现象。 5.3.3月 所有铭牌及标志应清楚、持久，紧固件牢固可靠，不允许有松动、脱落等现象。 5.3.4仪器的显示应清晰，按键应光滑、灵敏。 5.4标志和文件
仪器的标志和文件应符合GB4793.1一2007中第5章的规定。 5.5预热时间
仪器的预热时间应从下列时间中选取： 0.5min，1min，5min，10min,15min,20min。
5.6气路密封性
在与环境压力差10kPa的试验条件下，2min内压力变化应不大于0.2kPa。 5.7线性误差
仪器的线性误差应在下列值中选取： ±1%F.S，±1.5%F.S，±2%F.S，±3%F.S，±5%F.S。 注：未经线性化仪器的误差用示值误差表示，以下同。
5.8零点漂移和量程漂移
仪器连续运行到规定的时间间隔后，零点漂移和量程漂移应从下列值中选取： ±1%F.S，±1.5%F.S，±2%F.S，±3%F.S，±5%F.S。 零点漂移和量程漂移限定的时间间隔应与使用目的相适应，时间间隔应从下列数值中选取： 0.5h,1h，3h，7h。
5.9输出波动
输出波动应不大于线性误差绝对值的三分之一其中线性误差优于土2%的仪器，输出波动应不大于线性误差绝对值的二分之一。
5.10重复性
仪器的重复性应不大于线性误差绝对值的二分之一。
2 JB/T11937—2014
5.11响应时间（To）
仪器的响应时间（T9o）应从下列时间中选取： 5s,15s,30s,45s,60s
5.12干扰误差 5.12.1干扰气干扰误差
由制造厂提供干扰气的组分及其上限浓度，其所引起的干扰误差均应不超过量程的土2%。特殊情况下，干扰误差可由制造厂和用户协商确定。 5.12.2水蒸气干扰误差
水鼓泡器在17℃～18℃条件下所产生的水蒸气引起的干扰误差应不超过量程的土2%，特殊情况下，可由制造厂和用户协商确定引起干扰误差的水蒸气浓度。 5.13位置倾斜影响
仪器位置倾斜所产生的示值变化应不大于线性误差。 5.14极限工作温度影响
仪器在工作温度的上限和下限工作时，工作温度影响的偏差应不大于相应线性误差绝对值。 5.15电磁兼容性
抗扰度试验要求见GB/T18268.1-2010中附录A便携式试验和测量设备的抗扰度试验要求，性能判据参照GB/T18268.12010中6.4.3性能判据C。 5.16电池电压下限值和供电时间 5.16.1电池电压下限值
仪器应标明电池的标称电压值，同时应具有电池工作电压下限的提示。 5.16.2供电时间
仪器应标明电池的连续工作时间。连续工作时间从下列数值中选取： 4h，8h，16h或以上。
5.17输出接口和输出信号
仪器应具备数字输出接口，输出仪器数据信号。
5.18运输、运输贮存
仪器在运输包装状态下，按GB/T11606一2007中表1规定的运输、运输贮存要求进行低温贮存、 高温贮存、跌落、碰撞项目试验；自由跌落高度为250mm，碰撞1000次。试验后，包装箱不应有较大变形和损伤，受试仪器不应有变形松脱、涂覆层剥落等机械损伤，其性能应符合本标准中5.7、5.8、 5.10的要求。 5.19成套性
由制造厂规定。
3 JB/T11937—2014
6试验方法
6.1试验条件 6.1.1仪器的正常工作条件见表1，参比工作条件见表2。
仪器应在正常工作条件范围内，且相对稳定的条件下进行下列试验：若有争议，应在参比条件下进行。
表2参比工作条件
环境温度
相对湿度 % ≤80
大气压力 kPa 70.0~106.0
电池工作电压
仪器分类 I类 II类
℃ 23±2
v
按制造厂规定（≤24)
6.1.2 ：试验所用校准气应为二级或二级以上国家标准物质。 6.1.3试验用零点校准气（以下简称为零点气）由用户与制造厂协商确定。 6.1.4试验所使用的计量器具，须经国家计量部门检验合格。 6.1.5试验用测量装置和记录设备其准确度应优于受试仪器准确度。 6.1.6在试验期间，不准用外部方法调整仪器。除非能证明这种调整不影响试验结果。如果有自动调整功能，则应说明。 6.1.7对于多量程或多组分仪器，应对该仪器的所有量程分别试验。 6.1.8 试验所用仪器电压，应在仪器的工作电压范围内。 6.1.9仪器操作应遵守有关安全规程。 6.2质量
采用适用的称量设备称量。 6.3外观
用目测和手感等方法检验。 6.4标志和文件
目测检查。 6.5预热时间
开启仪器电源，连续向仪器通入浓度为满量程70%～80%的校准气，用记录装置记录受试仪器的输出信号。从仪器开启电源起，至相对误差不大于所规定量程漂移的二分之一为止的时间为预热时间。
按式（1）计算相对误差&：
. - Amx= Amm ×100%
(1)
R
式中： AmaxAmin 分别为记录的最大值及最小值：
R一一满量程值（以下同）。
6.6气路密封性
在仪器气路入口处连接一台负压力测量装置P，密封I处入口，起动仪器IST，即内置负压生成设
4 JB/T11937—2014
备，使压力差达到10kPa后，密封仪器E处出口，同时开始计时，记录到2min的压力差（见图1）。
出口
入口
.
HI
P
HE
IST
说明：
负压力测量装置：I 气体入口阀：IST 仪器：E 气体出口阀。
3.
图1 负压试验示意
6.7线性误差
按规定时间预热后，校准仪器的零点和量程，然后，依次通入至少三种在量程范围内均匀分布的校准气，稳定后，分别记录仪器的示值。按照上述步骤重复三次，求出相应示值的平均值。求该平均值与校准气标称值的最大偏差△Amax，线性误差按式（2）计算。
Ama R
SL:
（2）
K100%
6.8零点漂移和量程漂移
按规定时间预热后，先后向仪器通入满量程5%与满量程80%的标准气，仪器稳定后，分别记录零点和终点的示值Ao和So。在试验周期内再重复测定三次（时间近似均匀分布），计算△A三A-Ao(i=1,2，， n；n≥3），△S=S-So（i=1，2，，n；n≥3)，分别取零点绝对值最大者△Amax、终点绝对值最大者△Smax 因此，
零点漂移量%按式（3）计算：
AAm R
60
x100%
(3)
量程漂移量&按式（4）计算：
ASmax) x100%
s:
(4)
R
注：当大气压力变化对仪器指示值的影响不可忽略时，记录大气压力值，以便对测量结果进行修正，这时的A、S
值应为受压力影响的修正值。
6.9输出波动
仪器预热后，向仪器连续通入零点气，将指示值调到规定处，记录5min内随机的最大峰-峰值Amax 重复测量三次，取其平均值A。测量过程中如有判明由电源或机械振动等引起的尖峰，应重新测量。按式（5）计算仪器由输出波动引起的偏差&。
A
(5)
8. ×100%
R
6.10重复性
用零点气通入仪器指示稳定后，再通入量程50%的校准气，指示稳定后记录仪器示值Ai。上述步骤重复六次，取平均值A，按式（6）计算相对标准偏差RSD。
