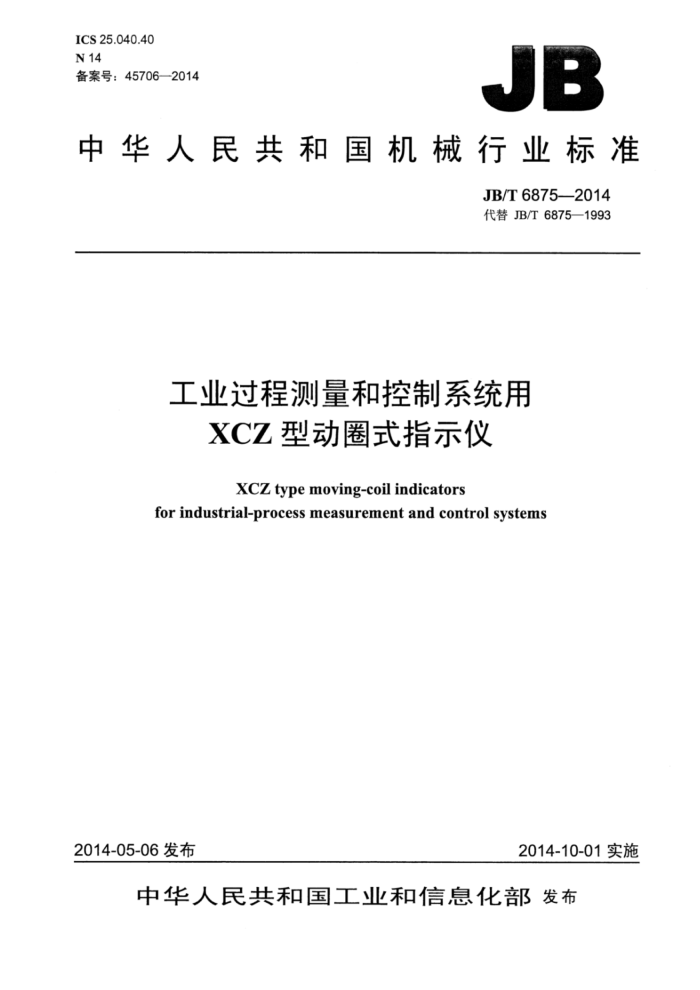

ICS 25.040.40 N 14 备案号：45706—2014
JB
中华人民共和国机械行业标准
JB/T6875—2014 代替JB/T6875—1993
工业过程测量和控制系统用
XCZ型动圈式指示仪
XCZ type moving-coil indicators
forindustrial-processmeasurementand controlsystems
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T6875—2014
目 次
前言 1范围. 2规范性引用文件.. 3产品分类及基本参数 3.1安装型式. 3.2测量范围. 3.3正常工作大气条件 3.4准确度等级 3.5电源... 3.6 测量电流.. 3.7 外接电阻与外线电阻， 3.8尺寸与接线端子配置... 4技术要求 4.1 与准确度有关的技术指标， 4.2 与影响量有关的技术指标 4.3 与抗运输环境性能有关的技术指标， 4.4 有关安全的技术指标 4.5 其他技术指标.. 4.6动态响应技术指标， 4.7指示仪外壳、指针和调零装置的技术要求 5试验方法. 6检验规则.. 6.1出厂检验， 6.2型式检验... 7标志、包装和贮存. 7.1标志 7.2 包装. 7.3 贮存，
II
图1 指示仪的外形尺寸图2 接受模拟直流电信号的指示仪的接线端子配置图 3 与产生电阻变化的传感器配用的指示仪的接线端子配置
表1 与热电偶配用的指示仪的测量范围表2 与热电阻配用的指示仪的测量范围，表3 与辐射感温器配用的指示仪的测量范围表4 与准确度有关的技术指标表5 与影响量有关的技术指标表6 检验项目， JB/T68752014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6875一1993《工业过程测量和控制系统用XCZ型动圈式指示仪》，与JB/T6875-
1993相比主要技术变化如下：
在“范围”一章中，删除原标准有关指示仪与传感器、变送器的配用和接受信号的说明，因为它与“产品分类”重复，而后者更详细、更完整；更新了“规范性引用文件”； -XCZ型动圈式指示仪外形尺寸单一，标准中已经详尽给出，不必再引用JB/T1420《盘装工业过程测量和控制仪表尺寸及开孔尺寸》，因此，在第2章和3.3.2中将有关内容删除；表1中分度号为E、T、J的热电偶名称按照有关标准作了修改，并增加了有关镍铬硅/镍硅热电偶的内容；表5中，频率变化范围的规定参数和湿热试验中相对湿度规定值的允差按GB/T18271.3-—2000 中相应条款的规定进行了修改；将“加速寿命试验”列入“影响量对指示仪影响的技术指标”，而4.3的标题改为“与抗运输环境性能有关的技术指标”。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：上海工业自动化仪表研究院、上海仪器仪表自控系统检验测试所。 本标准主要起草人：蔡闻智、李明华。 本标准所代替标准的历次版本发布情况为：
JB/T6875—1993。
II JB/T6875—2014
工业过程测量和控制系统用
XCZ型动圈式指示仪
1范围
本标准规定了工业过程测量和控制系统用XCZ型动圈式指示仪的产品分类、基本参数、技术要求、 检验规则、标志、包装和贮存。
本标准适用于工业过程测量和控制系统用XCZ型动圈式指示仪（以下简称指示仪）。其他型式的直接作用的动圈式指示仪也可参照使用本标准。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3369.1过程控制系统用模拟信号 号第1部分：直流电流信号 GB/T 3369.2 2过程控制系统用模拟信号第2部分：直流电压信号 GB/T13384机电产品包装通用技术条件 JB/T10565一2006工业过程测量和控制系统用动圈式指示仪性能评定方法
3 3产品分类及基本参数
3.1 安装型式
指示仪的安装型式为盘装式。 3.2测量范围 3.2.1 与热电偶配用的指示仪
与热电偶配用的指示仪，其测量范围见表1。
表1， 与热电偶配用的指示仪的测量范围
测量范围
分度号 B S K N E T J
热电偶名称
℃
铂佬30%-铂佬6%热电偶铂佬10%-铂热电偶镍铬-镍硅（镍铬-镍铝）热电偶镍铬硅-镍硅热电偶镍铬-铜镍（康铜）热电偶铜-铜镍（康铜）热电偶铁-铜镍（康铜）热电偶
0~1800 0~1600 0~600；0~800;0~1000;0~1300 0~300；0~400；0~600;0~800 0~300；-200~300 0~300; 0~400;0~600
- JB/T6875—2014
3.2.2 与热电阻配用的指示仪
与热电阻配用的指示仪的测量范围见表2。
表2与热电阻配用的指示仪的测量范围分度号
热电阻名称铜热电阻
测量范围℃
0~30;0~50;0~100; 0~150；-50~50；-50~100 0~50；0~1000~150 0~200；0~3000~400 0~500；200~400；200~500； 50~50;50~100；100~50;
Cu50、Cu100
Pt100
铂热电阻
-100~100；-150~50； -150~150;-200~50；
200~500
Pt10
0~500;0~600；0~800
3.2.3 3与辐射感温器配用的指示仪
与辐射感温器配用的指示仪的测量范围见表3。
表3与辐射感温器配用的指示仪的测量范围
名称透镜式辐射感温器
分度号 F2
测量范围℃
700~1400；900~1800;1100~2000
3.2.4与霍尔压力变送器（或传感器）和电阻远传压力表配用的指示仪
与霍尔压力变送器（或传感器）和电阻远传压力表配用的指示仪，其测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。 3.2.5、接受标准化模拟直流电信号的指示仪
接受标准化模拟直流电信号的指示仪，其输入信号范围按GB/T3369.1和GB/T3369.2的规定。 指示仪的测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。
3.2.6接受其他模拟直流电信号的指示仪
接受其他模拟直流电信号的指示仪，其测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。 3.2.7与其他产生电阻变化的传感器配用的指示仪
与其他产生电阻变化的传感器配用的指示仪，其测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。 3.3正常工作大气条件
指示仪的正常工作条件为：
温度：0℃~50℃；
2 JB/T6875—2014
相对湿度：≤95%；大气压力：86kPa～106kPa。
- -
3.4准确度等级
指示仪的准确度等级分为1.0级、1.5级。 3.5电源
与产生电阻变化的传感器配用的指示仪，由公称电压为220V、频率为50Hz的交流电源供电。 3.6测量电流
与热电阻配用的指示仪，通过热电阻的测量电流应不大于5mA。 3.7外接电阻与外线电阻
与热电偶配用的指示仪应附有可固定的外接调整电阻，外接电阻的公称值应为152或252。 与热电阻配用的指示仪应附有三个可固定的外线调整电阻，外线电阻的公称值应为52。 其他指示仪的外接电阻和外线电阻公称值按有关标准或制造厂的规定，或由制造厂与用户协商确定。
3.8尺寸与接线端子配置 3.8.1标度弧长
指示仪的标度弧长为110mm。 3.8.2外形尺寸
指示仪的外形尺寸如图1所示。 正面尺寸为B×H：160mm×80mm。 外壳尺寸为b×h×d：150mm×75mm×160mm。
5
B b
图1指示仪的外形尺寸
3.8.3 接线端子配置 3.8.3.1接受模拟直流电信号的指示仪
接受模拟直流电信号的指示仪，其接线端子的配置如图2所示（以热电偶为例）。 JB/T6875—2014
表5 与影响量有关的技术指标
技术指标（输入量程的百分比）%
条款 4.2.1 主电源变化
精确度等级 1.0级
项 目
1.5级
+10
主电源电压变化为-15%， 频率变化为 -10%的组合时：
下限值变化量程变化
0.5 0.5
0.75 0.75
4.2.2 电干扰 4.2.2.1 共模干扰 共模电压为150V时： 4.2.2.2 串模干扰 串模电压有效值为0.1V（量程小于20mV
示值变化
1.0
1.5
时串模电压有效值为0.05V）时：
示值变化
1.0
1.5
4.2.3 接地
下限值变化量程变化下限值变化量程变化下限值变化量程变化下限值变化量程变化下限值变化量程变化下限值变化量程变化示值变化示值变化
0.5 0.5 0.5 0.5 1.0 1.0 0.25 0.25 0.25 0.25 0.5 0.5 0.5 2.0 试验后仍应符合基本误差、回差和安装位置影响的要求
0.75 0.75 0.75 0.75 1.5 1.5 0.4 0.4 0.4 0.4 0.75 0.75 0.75 3.0
4.2.4 外磁场
（直流）400A/m时：
4.2.5 安装位置
倾斜5°时：
4.2.6 指示仪并置
4.2.7 钢板影响
4.2.8 过范围
4.2.9 环境温度
在0℃～50℃范围内，温度每变化10℃时：
4.2.10 湿热
在温度40℃±2℃和相对湿度90%～95%时：
4.2.11 加速寿命试验
施加峰-峰值约为量程50%的交变输入信号运行105个循环
湿热试验恢复后，指示仪仍应符合基本误差、回差和安装位置影响的要求， 4.3 与抗运输环境性能有关的技术指标 4.3.1运输环境温度
指示仪在包装条件下经受低温-40℃、高温55℃的运输环境温度试验后，仍应符合基本误差、回差
