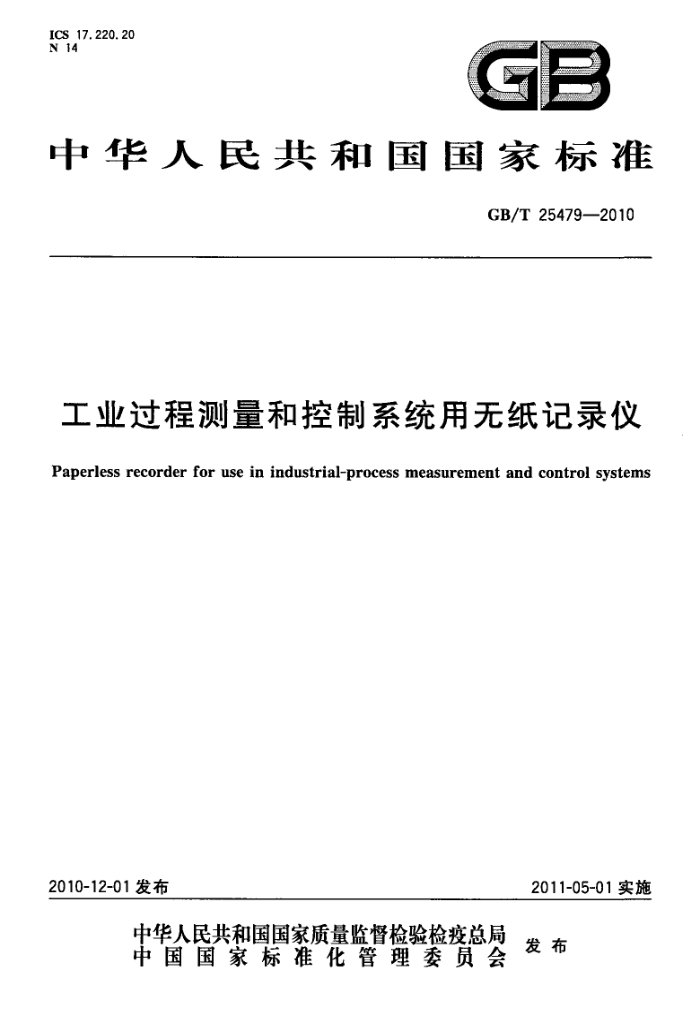

中华人民共和国国家标准
GB/T25479—2010
工业过程测量和控制系统用无纸记录仪
Paperless recorder for use in industrial-process measurement and control systems
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25479—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准主要起草单位：上海工业自动化仪表研究所。 本标准参加起草单位：浙江中控自动化仪表有限公司、杭州盘古自动化系统有限公司、上海自仪股
份公司大华仪表厂、北京英华达电力电子工程科技有限公司、沈阳兰申电器有限公司、福建上润精密仪器有限公司、浙江正泰中自控制工程有限公司、东崎电气有限公司、厦门安东电子有限公司、安徽蓝德机电集团有限公司、安徽天康（集团）股份有限公司、福州福光百特自动化有限公司。
本标准主要起草人：武丽英、顾瑞良、丁云。 本标准参加起草人：郭豪杰、殷淑萍、李斌、战明、戈剑、黄永忠、张飞、徐国庆、殷城楼、毛文章、
祁剑峰。
H GB/T25479-2010
工业过程测量和控制系统用无纸记录仪
1范围
本标准规定了无纸记录仪（以下简称记录仪)的产品分类和基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存要求。
本标准适用于工业过程测量和控制系统用的无纸记录仪。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 (IEC61010.2001,IDT)
GB/T13384机电产品包装通用技术条件 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2—2006，
IEC61000-4-2:2001IDT)
GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（GB/T17626.3一 2006,IEC61000-4-3:2002,IDT)
GB/T17626.4电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验（GB/T17626.4一 2008,IEC61000-4-4:2004,IDT)
GB/T17626.5电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（GB/T17626.5—2008， IEC61000-4-5:2005IDT)
GB/T17626.6电磁兼容试验和测量技术 射频场感应的传导扰抗扰度（GB/T17626.6- 2008,IEC61000-4-6.2006,IDT)
GB/T17626.11电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 (GB/T17626.11--2008,IEC61000-4-11:2004,IDT)
GB/T18268.1测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 (GB/T18268.1—2000,IEC61326-12005,IDT)
GB/T18271.1—2000 过程测量和控制装置通用性能评定方法和程序第1部分：总则 (IEC61298-1:1995,IDT)
GB/T18271.2—2000 过程测量和控制装置通用性能评定方法和程序第2部分：参比条件下的试验（IEC61298-2：1995IDT)
GB/T18271.3一2000过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验（IEC61298-3：1998，IDT）
GB/T22162盘装和架装工业过程测量和控制仪表的盘面和开孔尺寸（GB/T22162--2008， IEC60668:1980,IDT)
GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 3术语和定义
GB/T18271.1—2000、GB/T18271.2—2000和GB/T18271.3--2000确立的以及下列术语和定义适用于本标准。
1 GB/T25479—2010
3. 1
无纸记录仪paperless（videographic）recorder 具有记录存储、图形显示、数据处理及导出功能的装置。
3.2
记录间隔 recordingspace 无纸记录仪两次存储测量数据的时间间隔。当通道数大于1时，允许有多个记录间隔。
4产品分类和基本参数 4.1产品分类 4.1.1记录仪按其结构形式可分为：
a）盘装式； b）台式。
4.2基本参数 4.2.1正常工作条件
记录仪的正常工作条件如表1所示。
表1正常工作条件 5℃～40℃，避免阳光直射温度变化率：≤10℃/h ≤85，无凝露
环境温度相对湿度
气候环境
% 大气压力 kPa 环境气氛
86~106 记录仪的工作环境不含有易燃、易爆、有毒、水雾或有腐蚀性的介质 (1+-15%)220~(1+10%)220
电压 V 频率 Hz 谐波 % 电压 A 纹波 %
交流
(1±5%)50
电源
5
(1±10%)24
直流
≤0.2 频率范围：(10~55)Hz；位移幅值：0.035mm
机械环境 4.2.2 输入
振动
记录仪的输人通道数可由用户与制造商协商确定。各输人通道的信号种类可以是固定的，也可以通过输入通道信号设置来确定。
输人可以包括如下信号种类： a） 模拟直流信号
(0~10)mA、(0~20)mA、(4~20)mA、(1~5)V、(0~10)V、(0~100)mV、(-20~ +20)mV等。
b) 热电偶信号
分度号为S、R、B、K、N、E、J、T等热电偶输出的电势（毫伏)信号。
2 GB/T25479---2010
c）热电阻信号
分度号为Pt100、Cu50等的热电阻输出的电阻信号。 d) 电阻量信号
电阻量信号的范围为(0~400)2。 频率/脉冲量信号
e
频率范围为(0～10*)Hz。 脉冲的低电平不大于2V，高电平不小于4.5V。
f) 开关量信号
包括触点型和电平型。
4.2.3输出
输出包括如下的可选信号种类： a) 模拟直流信号
(0~10)mA.(0~20)mA.(4~20)mA.(1~5)V.(0~10)V等。 b) 开关量信号
晶体管输出和/或继电器常开或常闭触点输出。 c) 输出电源
可提供容量不低于30mA的12Vd.c.或24Vd.c.的输出电源。
4.2.4显示记录
记录仪能记录并以数字和图形方式显示其输入信号相关值，包括以时间为坐标的数据、组态参数等。 4.2.5通信接口和外设接口
记录仪具有下列与其他系统进行数据交换的通信接口或外设接口： a）RS-232C或RS-485通信接口；
注：如需要其他通信接口，用户可与制造商协商解决。 b）CF卡、SD卡、USB等可选外设接口。
4.2.6输入通道的隔离
记录仪具有输人通道之间的隔离功能。 4.2.7历史数据存储
记录仪历史数据的存储容量保证每个记录点在记录间隔时间为1s时，拥有大于8h的记录容量。 4.2.8时钟
在正常工作条件下，24h误差不大于2s，追忆数据的误差不大于1个记录间隔。 4.2.9接地
记录仪宜分别设置保护地（PE)和工作地（E)两个接地端，制造商应对接地电阻值提出要求。 4.2.10外形尺寸
盘装式记录仪的外形尺寸符合GB/T22162的规定。 台式记录仪的外形尺寸符合有关标准的规定。
5要求 5.1基本功能
在4.2.1规定的条件下，记录仪的记录存储、图形显示、数据处理及导出等功能应齐全、完好、正常工作。
3 GB/T25479—2010
5.2与准确度有关的要求 5.2.1数字显示基本误差限（4A）
记录仪的数字显示基本误差应不超过允许的基本误差限。 记录仪的数字显示基本误差限以下式表示：
AAm=±(a%·F.S+d)
(1)
式中： a一-一除量化误差之外的其他因素引起的综合最大测量误差系数，与准确度等级的数值相同； F.S———输人信号的量程； d一一输出信息末位1个字所表示的值。 a应自下列数系中选取：0.05、0.1、0.2、0.5。 5.2.2参比端温度补偿误差
在正常工作条件的环境温度下，参比端温度补偿误差应在士2℃的范围内。 5.3与影响量有关的要求 5.3.1环境温度
在表1规定的正常环境温度条件下，相对于参比工作温度，温度每变化10℃时，由此造成数字显示值的变化量应符合下列要求：
aa≤0.2时小于a%F.S； b）a>0.2时小于0.5a%F.S。
5.3.2环境相对混度
经过环境相对湿度影响试验后，数字显示值的变化量应符合下列要求： a）如a≤0.2,数字显示值的变化量应不大于a%F.S； b）如a>0.2，数字显示值的变化量不大于0.5a%F.S。
5.3.3机械振动
进行振动试验时，数字显示值的变化量应小于0.5a%F.S。 5.3.4主电源变化
在正常工作条件下，由于电源电压和频率的变化引起的数字显示值的变化量应符合下列要求： a）如a≤0.2,数字显示值的变化量应不大于a%F.S； b）如a>0.2，数字显示值的变化量应不大于0.5a%F.S。
5.3.5连续工作稳定性
记录仪经72h连续工作后，其基本误差仍应符合5.2.1的要求。 5.3.6外接导线电阻的影响
每根外接导线电阻同时在(0～10)α范围内作同样变化时，由此造成的数字显示值的变化量应小于 0.5a%F.S。 5.4电磁兼容性(EMC) 5.4.1EMC抗扰度
记录仪的EMC抗扰度要求如表2所示，性能判据等级见表3。试验后，记录仪的基本误差仍应符合5.2.1的要求。
表2EMC抗扰度要求
引用标准 性能判据
序 1 电源电压短时中断
试验项目
试验参数
c 0%25/30周期 B 0%1周期 B
GB/T 17626.11
a
电源电压暂降
GB/T17626.11
40%10/12周期
c 70%25/30周期
4 GB/T25479—2010
表2（续）
试验项目
引用标准 性能判据
试验参数
序
10V/m(80MHz~1GHz) 3V/m(1.4GHz~2GHz) 1V/m(2.0GHz~2.7GHz)
射频电磁场辐射抗扰度 GB/T 17626.3
A
电快速瞬变脉冲群抗扰度
电源端口（包括保护接地）：2kV(5/50ns，5kHz)； I/O信号、数据和控制端口：1kV(5/50ns，5kHz）
GB/T 17626.4
B
电源端口（包括保护接地）：1kV(线对线）
GB/T17626.5
浪涌(冲击)抗扰度
B
2kV(线对地）
I/O信号、数据和控制端口：1kV 外壳接触放电4kV；空气放电8kV 3V(150kHz~80MHz)
GB/T 17626.2
B A
静电放电抗扰度射频场感应的传导骚扰 GB/T 17626.6 外界磁场
GB/T18271.3 A 400 A/m (r.m. s.)
表3EMC性能判据等级
性能判据等级
性能判据
A B c
试验时，在规范限值内性能正常试验时，功能或性能暂时降低或丧失，但能自行恢复试验时，功能或性能暂时降低或丧失，但需要操作者干预或系统复位
5.4.2 串模干扰和共模干扰
在串模于扰或共模干扰的作用下，记录仪数字显示值的变化量应不大于基本误差限的绝对值。 记录仪的串模干扰和共模于扰的试验电压如表4所示。
表4串模干扰和共模干扰的试验电压
输入信号
串模干扰电压
共模干扰电压
(4~20)mA (0~10)mA (0~20)mA (1~5)V (0~10)V (-20~+20)mV (0~100)mV
直流电流信号
1 Va.c.,50 Hz
250Va.c.,50Hz
直流电压或热电偶信号
50mV,50Hz
Pt 100 Cu 50
热电阻信号或电阻信号
5.5电气安全 5.5.1绝缘电阻
在一般试验大气条件下进行绝缘电阻试验时，记录仪与地绝缘的端子同外壳（或与地)之间，互相隔离的端子之间分别施加表5规定的直流试验电压，各端子之间的绝缘电阻不应小于表5的规定值。 GB/T25479—2010
表5绝缘电阻试验电压
额定电压或标称电路电压（直流或正弦波交流有效值）
绝缘电阻 MO
直流试验电压
V
v ≤60 >60~250
100 500
5 20
5.5.2绝缘强度
在一般试验大气条件下进行绝缘强度试验时，记录仪与地绝缘的端子同外壳（或与地）之间，互相隔离的端子之间应能承受如表6所规定的正弦波交流试验电压，不出现击穿或飞弧现象。
表6绝缘强度试验电压
额定电压或标称电路电压（直流或正弦波交流有效值）
试验电压 kv
V
0. 5 1. 5
≤60 >60~250
5.5.3安全标识
记录仪应有安全标识。安全标识应符合GB/T4793.1一2007中第5章的规定，且从外部能看到这些标识，或者在操作者不用工具就可以打开的盖或门移开后能看到。安全标识不应标在操作者不用工具就可以拆卸的零部件上。 5.6阶跃响应时间
若输人滤波器（硬件和/或软件）的时间常数为0.0，从输入阶跃信号开始，记录仪的响应时间应不超过4s。 5.7其他要求 5.7.1 模拟量输入信号的输入阻抗
模拟量输人信号的输人阻抗应符合表7的规定。
表7模拟量输入信号的输入阻抗
输人信号 (0~10)V (1~5)V
输入阻抗 ≥1 Mn ≥1 Mn ≥5 Mn ≤3000 ≤3000 ≤300n
热电偶或毫伏信号
(4~20)mA (0~20)mA (0~10)mA
5.7.2模拟量输出信号的负载驱动能力
模拟量输出信号的负载驱动能力应符合表8的规定。
