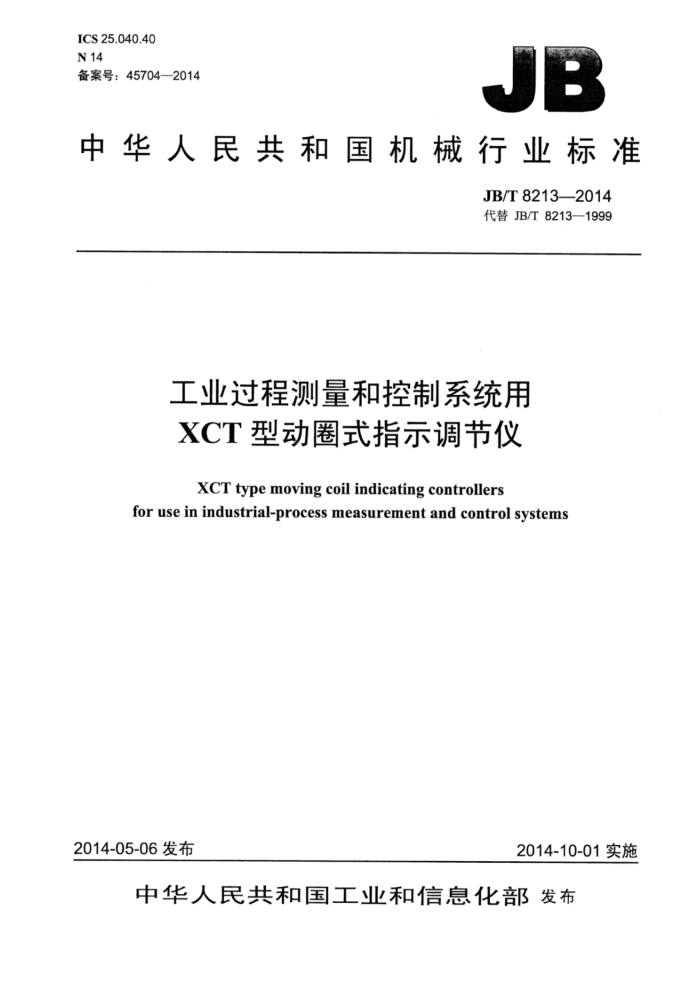

ICS 25.040.40 N 14 备案号：45704—2014
JB
中华人民共和国机械行业标准
JB/T 8213—2014 代替JB/T8213—1999
工业过程测量和控制系统用 XCT型动圈式指示调节仪
XCT type moving coil indicating controllers
for use in industrial-process measurement and control systems
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T8213—2014
目 次
前言.. 1范围. 2规范性引用文件 3术语和定义 4基本参数.. 4.1正常工作条件 4.2电源... 4.3继电器接点容量 4.4·输出电流 4.5负载电阻. 5尺寸与接线端子配置 5.1外形尺寸（见图1） 5.2接线端子配置. 6指示灯指示方式. 要求.
II
7
7.1 总则.. 7.2 与控制性能有关的技术指标 7.3 影响量对仪表影响的技术指标 7.4其他影响量对仪表影响的技术指标 7.5有关安全的技术指标. 7.6其他技术指标.. 7.7仪表指针、越限和断耦保护装置的技术要求 8试验方法. 9检验规则 9.1 出厂检验. 9.2型式检验.. 10标志和包装， 10.1 标志. 10.2 包装.
-
f
10 10 10 10 11 11 11 11
表1 指示灯指示方式，表2与控制性能有关的技术指标，表3影响量对仪表影响的技术指标. 表4出厂检验项目
10 JB/T 8213—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准替代JB/T8213一1999《工业过程测量和控制系统用XCT型动圈式指示调节仪》，与JB/T8213
一1999相比主要技术变化如下：
一更新了规范性引用文件；将7.3.9湿热条款中“相对湿度91%~95%”改为“相对湿度90%~95%”；按GB/T25480—2010《仪器仪表运输、贮存基本环境条件及试验方法》规定，将7.4其他影响量对仪表影响的技术指标条款中的“碰撞”改为“冲击”； -7.5.2绝缘强度条款中，增加了“判定电流5mA”及“试验后控制性能应无异常”的要求；增加了第10章“标志与包装”。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：上海工业自动化仪表研究院、上海亚泰仪表有限公司、上海仪器仪表自控系统检
验测试所。
本标准主要起草人：蔡闻智、王健安、王嘉宁。 本标准所代替标准的历次版本发布情况为：
-JB/T8213—1995、JB/T8213—1999。
I JB/T8213—2014
工业过程测量和控制系统用 XCT型动圈式指示调节仪
1范围
本标准规定了工业过程测量和控制系统用XCT型动圈式指示调节仪的术语和定义、基本参数、尺寸、接线端子配置、指示灯指示方式、技术要求、试验方法、检验规则、标志和包装。
本标准适用于具有位式、时间比例（脉冲式）和比例积分微分（直流电源连续输出）控制方式的 XCT型磁电系动圈式指示调节仪（以下简称仪表）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13384机电产品包装通用技术条件 JB/T6875工业过程测量和控制系统用XCZ型动圈式指示仪 JB/T8212一2014工业过程测量和控制系统用动圈式指示调节仪性能评定方法
3术语和定义
JB/T8212一2014界定的术语和定义适用于本文件。
4基本参数
4.1 正常工作条件
仪表的正常工作条件为：
温度：0℃~50℃；一相对湿度：≤95%；大气压力：86kPa～106kPa。
- -
4.2电源
仪表由电压公称值为220V，频率为50Hz的交流电源供电。 4.3 3继电器接点容量
继电器接点容量为交流电压220V，无感负载3A。 4.4输出电流
仪表的输出电流为直流0mA～10mA。
- JB/T8213—2014
具有三位（狭中间带）位式作用的仪表，其接线端子配置应符合图6的规定。
热电阻
R外 短 总园
?
?
短① 1? 中? 相④
高?
中区
低
6
图
具有比例、积分、微分（直流电流连续输出式）作用的仪表，其接线端子配置应符合图7的规定。
热电阻
短?
?
?
6
短①
士 ? 中?
?
相
+?
?
输出
图7
6指示灯指示方式
仪表指示灯的指示方式应符合表1的规定，
表1 指示灯指示方式
仪表输出
指示灯指示方式
控制方式
指示指针位置
总一低 通
绿亮，红暗
具有二位位式作用的仪表
总-高 通
绿暗，红亮 JB/T8213—2014
表1指示灯指示方式（续）
控制方式
指示指针位置
仪表输出
指示灯指示方式
总一低通
绿亮，红暗
具有三位（狭中间带)位式作用的仪表
总-中（区）通
绿暗，红暗
总-高通
绿暗，红亮
下限总-低通上限总-低通
绿亮，红暗
具有三位（宽中间带)位式作用的仪表
下限总-高通上限总-低通
绿暗，红暗
下限总-高通下限总-高通
绿暗，红亮
总-低
通
绿亮，红暗
具有时间比例（脉冲式)作用的仪表
绿亮，红暗绿暗，红亮绿亮，红暗绿暗，红亮
总-低通总-高通
f>t2
总-低通总-高通
fi=t2
5
