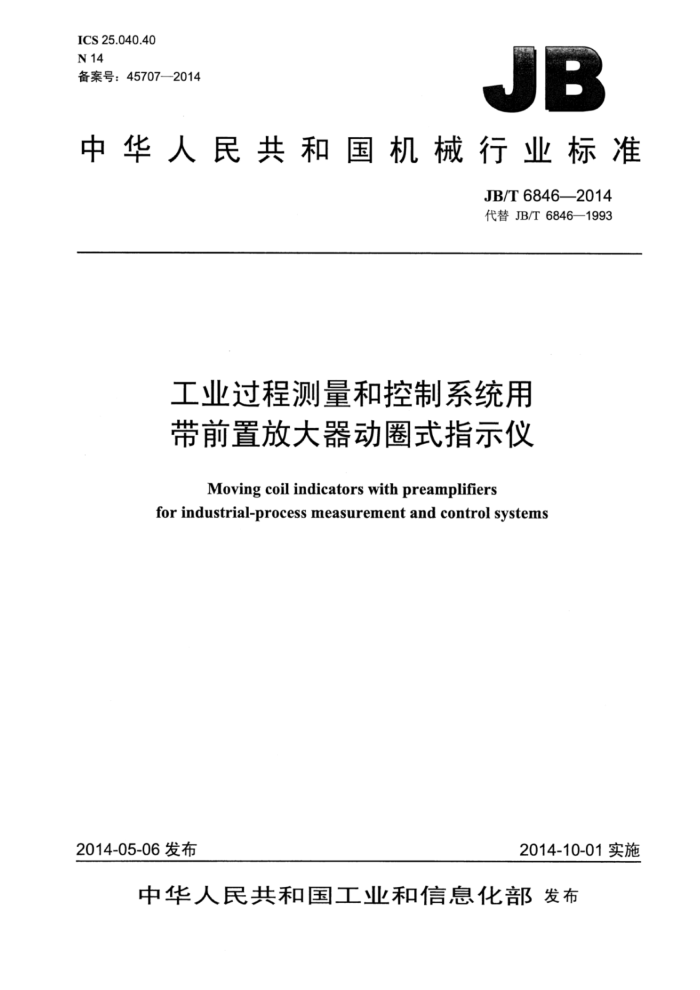

ICS 25.040.40 N 14 备案号：45707—2014
JB
中华人民共和国机械行业标准
JB/T6846—2014 代替JB/T6846—1993
工业过程测量和控制系统用带前置放大器动圈式指示仪
Moving coil indicators with preamplifiers
for industrial-process measurement and control systems
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
工业过程测量和控制系统用带前置放大器动圈式指示仪
JB/T6846—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2015年4月第1版第1次印刷
定价：15.00元
*
书号：15111·12024 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6846—2014
目 次
前言， 1范围 2规范性引用文件. 3产品分类及基本参数 3.1安装型式 3.2测量范围 3.3正常工作大气条件， 3.4准确度等级 3.5电源... 3.6 测量电流. 3.7 外接电阻与外线电阻 3.8尺寸与接线端子配置.. 4技术要求.. 4.1与准确度有关的技术指标 4.2与影响量有关的技术指标 4.3安全性能. 4.4其他性能 4.5动态响应性能 4.6与抗运输环境性能有关的技术指标 4.7外观 5试验方法.. 6检验规则...
II
6.1出厂检验 6.2型式检验. 7标志、包装和贮存. 7.1标志， 7.2包装... 7.3 贮存...
表1与热电偶配用的指示仪的测量范围表2与热电阻配用的指示仪的测量范围.. 表3与辐射感温器配用的指示仪的测量范围表4与准确度有关的技术指标表5 与影响量有关的技术指标表6检验项目
2 JB/T6846—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6846一1993《工业过程测量和控制系统用带前置放大器动圈式指示仪》，与JB/T
6846—1993相比主要技术变化如下：
-更新了规范性引用文件； 4.1和4.2改为采用表格的形式表述； —4.2.1中，主电源频率变化的值按GB/T18271.3一2000的规定进行了修改；
-
-4.6.2中，将原标准中“（进行过工作湿热影响试验的仪表可免去该项要求）”改为“（正常工作相对湿度范围上限等于或高于90%的指示仪可以不进行本项试验）”。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：上海工业自动化仪表研究院、上海仪器仪表自控系统检验测试所。 本标准主要起草人：蔡闻智、李明华。 本标准于1993年首次发布，本次为第一次修订。
II JB/T6846—2014
工业过程测量和控制系统用带前置放大器动圈式指示仪
1范围
本标准规定了工业过程测量和控制系统用带前置放大器动圈式指示仪的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于一般工作条件下使用的工业过程测量和控制系统用带前置放大器动圈式指示仪（以下
简称指示仪）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T3369.1 过程控制系统用模拟信号第1部分：直流电流信号 GB/T3369.2 过程控制系统用模拟信号第2部分：直流电压信号 GB/T 13384 机电产品包装通用技术条件 GB/T 22112 工业自动化仪表接线端子的排列和标志 GB/T22162 盘装和架装工业过程测量和控制仪表的盘面和开孔尺寸 JB/T9252 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求 JB/T 9253 工业自动化仪表标度的一般规定 JB/T9266 显示仪表温度测量范围 JB/T10565——2006 工业过程测量和控制系统用动圈式指示仪性能评定方法
3产品分类及基本参数
3.1安装型式
指示仪的安装型式为盘装式。 3.2测量范围 3.2.1与热电偶配用的指示仪
与热电偶配用的指示仪，其测量范围按JB/T9266的规定，优先选用的规格见本标准中表1。
表1与热电偶配用的指示仪的测量范围
分度号 B s
测量范围℃
热电偶名称
0~1800 0~1600
铂30%-铂佬6%热电偶铂佬10%-铂热电偶
1 JB/T6846—2014
表1与热电偶配用的指示仪的测量范围（续）
分度号 K N E T J
热电偶名称
测量范围℃
镍铬-镍硅（镍铬-镍铝）热电偶镍铬硅-镍硅热电偶镍铬-铜镍（康铜）热电偶铜-铜镍（康铜）热电偶铁-铜镍（康铜）热电偶 3.2.2 与热电阻配用的指示仪
0~600；0~800；0~1000；0~1300 0~300；0~400；0~600;0~800 0~300;-200~300 0~3000~400;0~600
与热电阻配用的指示仪，其测量范围按JB/T9266的规定，优先选用的规格见本标准中表2。
表2 与热电阻配用的指示仪的测量范围
分度号 Cu50、Cu100
热电阻名称铜热电阻
测量范围℃
0~50；0~100；0~150；-50~50；-50~100
0~50；0~100；0~150;0~200；0~250;0~300；0~400；0~500 0~600；200~400；200~500；-50~50；50~100；-100~0； 100~50；100~100；150~50；150~150；200~50；-200~500
Pt100
铂热电阻
Pt10
0~500;0~600；0~800
3.2.3与辐射感温器配用的指示仪
与辐射感温器配用的指示仪，其测量范围见表3。
表3 与辐射感温器配用的指示仪的测量范围
分度号 F2
辐射感温器名称透镜式辐射感温器
测量范围 ℃
700~1400；900~1800;1100~2000
3.2.4与霍尔压力变送器或传感器和电阻远传压力表配用的指示仪
与霍尔压力变送器或传感器和电阻远传压力表配用的指示仪，其测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。 3.2.5接受标准化模拟直流电信号的指示仪
接受标准化模拟直流电信号的指示仪，其输入信号范围按GB/T3369.1和GB/T3369.2的规定。其测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。 3.2.6 6接受其他模拟直流电信号的指示仪
接受其他模拟直流电信号的指示仪，其测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。 3.2.7与其他产生电阻变化的传感器配用的指示仪
与其他产生电阻变化的传感器配用的指示仪，其测量范围按有关标准或制造厂的规定，或由制造厂与用户协商确定。 2 JB/T6846-2014
3.3 3正常工作大气条件
指示仪的正常工作大气条件为：
温度：0℃~50℃；相对湿度：≤85%（或≤95%）；大气压力：86kPa～106kPa。
3.4 准确度等级
指示仪的准确度等级为1.0级。 3.5 5电源
指示仪由公称电压为220V、频率为50Hz的交流电源供电。 3.6 测量电流
与热电阻配用的指示仪，通过热电阻的测量电流应不大于5mA。 3.7 外接电阻与外线电阻
指示仪的外接电阻与外线电阻如下： a）与热电偶配用的指示仪，外接电阻为0Q～502； b）与热电阻配用的指示仪，外线电阻为三个固定的52或在0Q～52内的三个相等的电阻； c）与其他装置配用的指示仪，外接电阻或外线电阻可按有关标准或制造厂的规定，或由制造厂与
用户协商确定。
3.8 3尺寸与接线端子配置 3.8.1 标度尺寸
指示仪的标度尺寸符合JB/T9253的规定。 3.8.2外形尺寸
指示仪的外形尺寸符合GB/T22162的规定。 3.8.3接线端子配置
指示仪的接线端子配置符合GB/T22112的规定。
4技术要求
4.1 与准确度有关的技术指标
指示仪在JB/T10565规定的参比工作条件下，与准确度有关的技术指标应符合本标准中表4规定的要求。
表4 与准确度有关的技术指标
项目基本误差端基一致性误差
条号 4.1.1 4.1.2 4.1.3 4.1.4
技术指标（输入量程的百分比） %
±1.0 ±0.5 0.5 0.25
回差重复性误差
3 JB/T6846—2014
4.2 与影响量有关的技术指标
当影响量在表5规定的范围内变化时，指示仪的示值或下限值和量程的变化应不大于表5的规定。
表5与影响量有关的技术指标
技术指标（输入量程的百分比）
条号 4.2.1
项 目
%
主电源变化主电源电压变化为=18%，额率变化为=0%的组合时：
下限值变化量程变化
0.5
0.5
电干扰共模干扰共模电压为250V时：串模干扰 串模电压有效值为指示仪输入电量程、
4.2.2 4.2.2.1
示值变化
1.0
且最大值不超过50mV时：
4.2.2.2 4.2.3
1.0 0.5 0.5 0.5
示值变化下限值变化量程变化下限值变化量程变化下限值变化量程变化下限值变化量程变化
接地
4.2.4
外磁场
（直流）400A/m时：安装位置倾斜10°时：指示仪并置
0.5 1.0 1.0
4.2.5
4.2.6
0.25 0.25
4.2.7
机械振动振动频率10Hz~30Hz，位移幅值0.075mm时
下限值变化量程变化
1.0 1.0 0.5
4.2.8
过范围
0.5 0.5
4.2.9
外接电阻/外线电阻
下限值变化量程变化下限值变化量程变化
0.5 0.5
4.2.10
始动漂移
0.5
4.2.11
环境温度在0℃50℃范围内，温度每变化10℃时：
0.5
示值变化
1.0（带参比端温度补偿）
4.2.12
湿热在温度40℃±2℃和相对湿度90%95%时：
2.0
示值变化
3.0（带参比端温度补偿）试验后仍应符合基本误差、回差和安装位置影响的要求
4.2.13
加速寿命试验施加峰-峰值约为量程50%的交变输入信号运行105个循环
振动试验后，机械结构应无松动和损坏，且仍应符合基本误差、回差和安装位置影响的要求。 湿热试验恢复后，指示仪仍应符合基本误差、回差和安装位置影响的要求。正常工作相对湿度范围上限小于或等于85%的指示仪可以不进行湿热试验。
