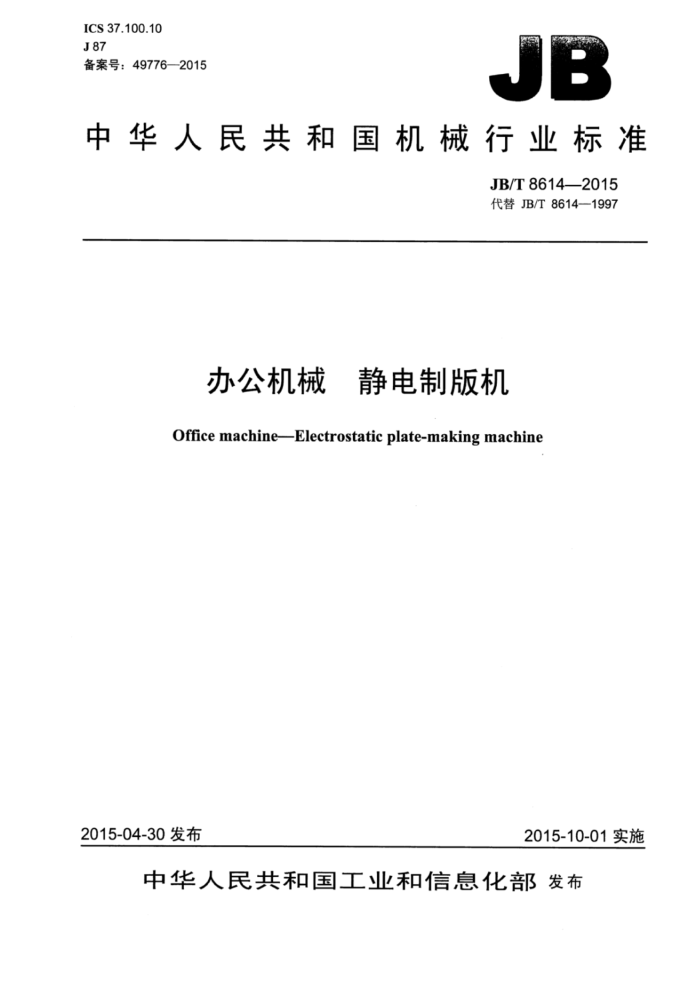

ICS37.100.10 J87 备案号：49776—2015
JB
中华人民共和国机械行业标准
JB/T8614—2015 代替JB/T8614—1997
办公机械 静电制版机 Office machine-Electrostatic plate-making machine
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T8614—2015
目 次
前言.
II
范围 2 规范性引用文件 3 定义 ?
产品分类. 5 技术要求. 6 试验方法. 7 检验规则.. 8 标志、包装、运输和贮存
...
10
表1 印版质量要求. 表2 印版抽样检查表表3 静电制版机检验项目. 表4 制版机抽样检查表. JB/T8614—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8614一1997《办公机械静电制版机》，与JB/T8614—1997相比主要技术变化如下：
修改了规范性引用文件（见第2章，1997年版的第2章）；修改了温湿度要求（见5.1.2，1997年版的5.1.2）：修改了臭氧的排放要求（见5.4.2，1997年版的5.4.2）：修改了粉尘的排放要求（见5.4.3，1997年版的5.4.2）；修改了自由跌落高度（见5.10，1997年版的5.10）修改了对地漏电流的测试方法（见6.5.2，1997年版的6.5.2）；修改了臭氧的检测方法（见6.6.2，1997年版的6.6.2）；修改了粉尘的检测方法（见6.6.3，1997年版的6.6.2）；修改了包装、运输、贮存环境试验方法（见6.11，1997年版的6.11）；修改了检验规则（见第7章，1997年版的第7章）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：天津复印技术研究所、国家办公设备及耗材质量监督检验中心。 本标准主要起草人：刘慧玲、张宇、张振兴。 本标准所代替标准的历次版本发布情况为：
JB/T8614—1997。
II JB/T8614—2015
办公机械静电制版机
1范围
本标准规定了办公机械静电制版机的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于采用氧化锌纸基版静电制版的直接法静电制版机，其他类型的制版机可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB1002家用和类似用途单项插头插座型式、基本参数和尺寸 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4943.1一2011信息技术设备安全第1部分：通用要求 GB/T10073一2008静电复印品图像质量评价方法 GB/T13963静电复印（包括多功能）设备术语 GB/T29793一2013彩色复印（包括多功能）设备 JB/T7476—20073 办公设备噪声测试方法 JB/T9444—2015复印机械基本环境试验方法
3定义
GB/T13963界定的术语和定义适用于本文件。
4产品分类
直接法静电制版机按照显影方法不同，可分为干式静电制版机和湿式静电制版机两类。
5技术要求
5.1工作环境 5.1.1工作环境条件
温度：10℃~33℃。 相对湿度：30%～80%。 JB/T8614—2015
5.1.2 2工作环境适应性
工作环境适应性要求分低温低湿和高温高湿两组极限条件： a）高温高湿：
温度：33℃土2℃，相对湿度：（80±3）%； b）低温低湿：
温度：10℃±2℃，相对湿度：（30士3）% 在上述环境下设备应能正常工作，印版质量应符合表1的要求。
表1 印版质量要求
质量要求
单位线/mm 级一一 % % % % % %
序号 1 2 3 4 n 6 7 8 9 10
项目名称
干式 ≥4 ≥5 ≤0.03 ≥1.1 ≤20 不超出±0.5 不超出土0.5 不超出土0.5
湿式 >5 >6 ≤0.03 ≥1.3 ≤20 不超出士0.5 不超出土0.5 不超出士0.5 ≤1.15
分辨力层次底灰图像密度密度不均匀性比例误差对角线误差相对边误差边缘效应定影牢固度
≤1.2
≥90
5.2 工作电压和频率
电压：220V±22V。 频率：50Hz。 在上述环境下设备应能正常工作，印版质量应符合表1的要求。
5.3 3安全性能 5.3.1启动
当电源电压为额定值的85%时，静电制版机的电动机及相应电器部件应能启动。 5.3.2对地漏电流
产品的对地漏电流应≤3.5mA。 5.3.3绝缘电阻
产品在潮态下绝缘电阻应≥2MQ。 5.3.4抗电强度
产品在潮态，频率为50Hz的基本正弦波形的交流电压下工作1min，在危险带电零部件和机身之
2 JB/T8614-2015
间，对基本绝缘施加试验电压1500V，对加强绝缘施加试验电压3000V，不得有绝缘击穿、显著发热或接入电表后电压读数突然下降现象。 5.3.5接地性能 5.3.5.1接地接线端子
接地接线端子的主体必须是黄铜或抗腐蚀能力不亚于黄铜的其他金属，若接地接线端子是铝或铝合金框架（外壳）的一部分，则应避免因铜与铝或铝合金相接而产生的腐蚀危险。 5.3.5.2接地要求
接地接线端子或接地点与需要连接的那个部件之间应是低阻抗的，其电阻值<0.1Q，保护接地导线应为绿黄双色线。 5.3.6电源线及插头 5.3.6.1电源线
应采用双重绝缘，其公称截面应满足机器负载要求。 5.3.6.2插头
应符合GB1002的规定。 5.3.7机械安全 5.3.7.1外壳
在操作和维修中所有可能触及的边、角都应是圆角，以减小危险性，最小半径应≥1mm。 5.3.7.2传动件
对于齿轮、链条和辊子等必须有保护措施，保护装置应标明危险和防护要求，维修结束后装上保护装置的警告铭牌。
机器的活动件，在不妨碍使用的情况下，应设置保护，以保证在正常使用时不发生人身事故。 保护外壳和保护装置都应有足够的机械强度，且这些保护装置不用工具无法拆卸。
5.3.8稿台温度
稿台温度不应高于70℃。 5.4环保要求 5.4.1产品在工作期间产生的噪声（声功率级）应≤68dB（A）。 5.4.2产品在工作状态下臭氧的排放率应≤1.5mg/h。 5.4.3产品在工作状态下粉尘的排放率应≤4.0mg/h。 5.5外观 5.5.1涂层、镀层应牢固，表面色泽均匀美观，不得有损坏外观的缺陷。 5.5.2各部件连接可靠，无松动。
3 JB/T8614—2015
5.6机器调整时间
不超过1h。 5.7一般性能 5.7.1产品一般性能应符合企业产品规格表的规定。主要项目为制版时间、面板操作与显示功能、最大原稿幅面、有效制版幅面、额定功率等。 5.7.2控制面板上设定的各种操作与显示功能均需正确执行无误。操作方便可靠，显示清晰正确。 5.8印版质量
印版质量应符合表1的规定。 5.9可靠性
规定制版机的首次无故障制版量为可靠性特征值，要求制版量不低于200张，印版质量应符合表1 的规定。试验中不允许出现机械和电器故障。 5.10包装运输、购存环境条件
包装好的静电制版机应能承受以下环境作用而性能仍符合要求： a）连续振动：加速度1g频率6Hz、时间30min： b）跌落：自由跌落四次，高度100mm，倾斜跌落底面四棱各一次： c）低温作用：温度-25℃土3℃，时间8h： d）恒定湿热：温度40℃土2℃，相对湿度（93）%，时间48h。
6试验方法
6.1试验条件 6.1.1除对试验环境条件另有具体规定的试验外，其他试验应在环境温度20℃土5℃，相对湿度（55土 10）%，无外气流、强光和其他热辐射作用，无强烈电磁辐射的室内进行。 6.1.2被测制版机应在生产厂企业标准规定的使用状态下进行试验。 6.1.3试验用消耗材料由生产厂自定。 6.1.4试验用胶印机测试版。
注：在胶印机测试版行业标准发布实施前，使用全国复印机械标准化技术委员会推荐的测试版。 6.2调整
制版机在试验前允许进行不超过1h的调整，调整范围仅限于机器可调部位，但不允许更换零部件。 消耗材料与整机应处于良好匹配状态。 6.3工作环境适应性试验 6.3.1本试验安排在正常环境试验后进行。 6.3.2试验机在规定环境条件下保持1h后连续制版1h。以胶印机测试版为原稿制10张以上，按表2 的规定抽取样品，检测印版质量。 6.4电压波动试验
对试验机分别用220V土22V电压供电，分别制版3张，检测印版质量。
4 JB/T8614—2015
表2印版抽样检查表抽样 判别
不合格质量水平
序号 试验项目
抽样时机正常运行10min后
样本数
判定组数
检测项目
次数 水平
RQL
一般性能
选最佳一张版 有效制版幅面
3
开始试验
20
0.1 0, 2 1, 2 0,3 3, 4 选一张选一张 0,2 1, 2 0, 2 1, 2
定影牢固度
5 12 15
I
首次无故障制版量
B类
随机
I
12 20 3 3 4
C类
242 V 198 V 高温高湿低温低
电压波动
B类
30
4 4 4
环境适应性
B类
30
注：B类：图像密度、底灰、分辨力：
C类：密度不均匀性、层次、对角线误差、相对边误差、比例误差、边缘效应； “一”表示该项不进行检验。
6.5安全性能的测试 6.5.1启动
机器额定负载时，将电源电压降至额定值的85%，启动3次，每次启动前电动机应处于停止状态。 6.5.2对地漏电流
接额定电压的110%电源电压，按GB4943.1一2011中5.1的方法进行测试。 6.5.3绝缘电阻
先将机器放在相对湿度为（93土2）%的潮湿室内，其温度保持在20℃～30℃之间任何一个温度上，但其偏差必须小于1℃，放置48h后，再进行5.3.3和5.3.4的试验。
测定绝缘电阻值应在相对湿度为（93土3）%室温20℃土2℃，施加500V直流电压1min后进行。 测试仪器可用500V绝缘电阻表。 6.5.4抗电强度
在相对湿度（93土3）%，室温20℃土2℃条件下，试验初始电压从零开始逐步升高到所规定的试验电压值，然后保持规定的时间。 6.5.5接地性能
目视检查接地接线端子的螺钉联接及锁紧装置。 试验电压不超过12V的交流电源中，取机器额定电流的1.5倍，但不大于25A的交流或直流电流，
使其依次在接地接线端子或接地点与各个易接触的金属部件之间流过。
测量机器的接地接线端子或接地点与易接触零部件之间的电压降，然后根据电压降和电流计算出电
5
