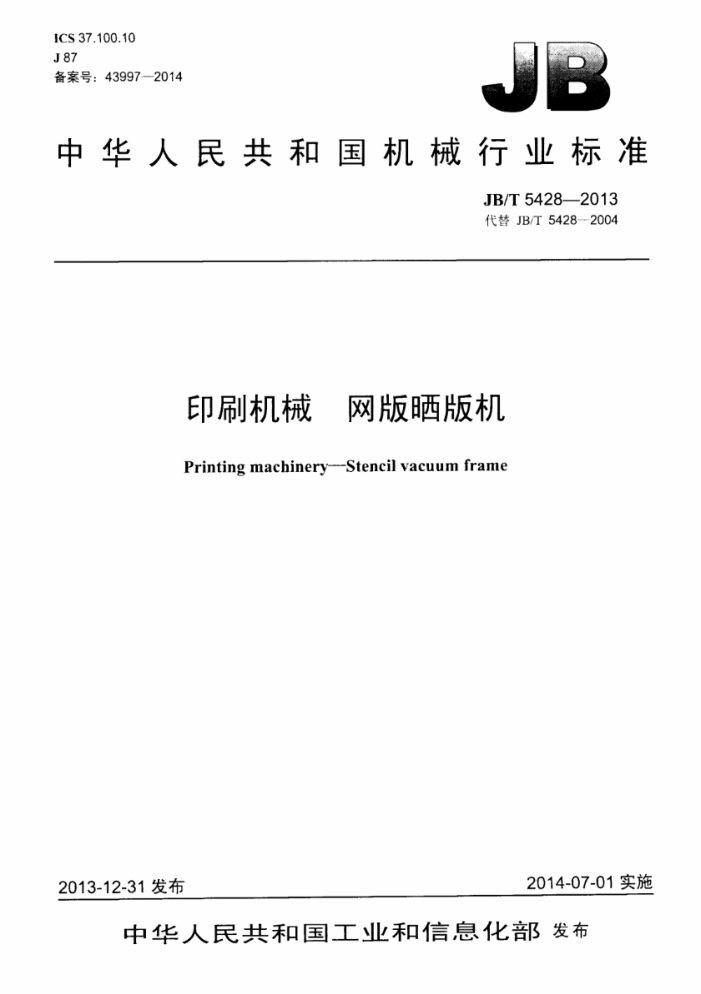

ICS 37.100.10 J87 备案号：43997—2014
中华人民共和国机械行业标准
JB/T5428—2013 代替JB/T5428-2004
印刷机械 网版晒版机 Printing machinery--Stencil vacuum frame
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T54282013
目 次
前言范围.
1
1
2规范性引用文件。 3型式与基本参数 3.1型式. 3.2基本参数.. 3.3型号与名称... 4要求 4.1 一般要求 4.2 综合性能. 4.3 电气要求. 4.4 噪声.. 4.5防护装置 4.6外观质量. 4.7 使用说明书和产品合格证 5试验方法 5.1 综合性能试验 5.2 电气要求检验. 5.3噪声测量. 5.4防护装置检查. 5.5外观质量检查.. 6检验规则
-
6.1 出厂检验.. 6.2型式检验... 7标志、包装、运输与贴存 7.1标志
C
7.2 包装. 7.3 运输. 7.4 贮存图1 晒版试验用的网版图图2 噪声测量点位置图表1 基本参数
L
6 JB/T54282013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5428一2004《丝网晒版机技术条件》，与JB/T5428一2004相比主要技术变化如下：
修改了型式与型号（见第3章，2004年版的第3章）；一修改了T作玻璃的要求（见4.2.1，2004年版的4.3）：一修改了重复曝光时问间误差的要求（见4.2.5，2004年版的4.7）；一修改了噪声的要求（见4.4，2004年版的4.10）：
增加了带有遮光快门网版晒版机遮光快门的要求（见4.2.8）。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：广东宏富印刷机械实业有限公司、广东恒晖彩印机器设备厂有限公司、佛山
市柯尼印刷机械有限公司、浙江劲豹机械有限公司、深圳市网印巨星机电设备有限公司、温州市飞豹网印机械有限公司、苍南县龙港新峰网印机械有限公司、北京印刷机械研究所。
本标准参加起草单位：旺昌机械工业（昆山）有限公司。 本标准主要起草人：黄耀华、韩国锋、姜宝启、郑永坚、张翔、周默、戴国中、杨仲件、黄立新、
王晓智、刘建防。
本标准于1991年7月首次发布，2004年10月第一次修订。
II JB/T54282013
印刷机械网版晒版机
1范围
本标准规定了网版晒版机的型式，基本参数、要求、试验方法、检验规则与标志、包装、运输、贮
存。
本标准适用于网版印刷用印版的晒版机（以下简称晒版机）。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB2894安全标志及其使用导则 GB/T4879 防锈包装 GB5226.1一2008机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 14436 工业产品保证文件总则 JB/T3090 印刷机械产品命名与型号编制办法
3型式与基本参数
3.1型式 3.1.1组成
晒版机整机由机架、光源部件、抽真空压紧装置及电气控制系统等部分组成。 3.1.2按结构分
具体为： a）立式晒版机： b）卧式晒版机。
3.1.3按控制方式分
具体为： a）时问控制晒版机： b）能量控制晒版机。
1 JB/T5428—2013
3.1.4按主电源电压分
具体为： a）三相AC380V： b）单相AC220V。 适应范围：电压×（1土0.05）V，频率为（50±1）Hz。
3.2基本参数
基本参数成符合表1的规定
表1基本参数
嗮版时间
光源功串
光源波长
项日名称基本参数
nm 365~420
5 0~999
kw 0.5~10
3.3型号与名称
晒版机的命名与型号编制应符合JB/T3090的规定。
4要求
4.1一般要求
晒版机应按经规定程序批准的图样和技术文件制造。 4.2综合性能 4.2.1工作玻璃的两面不应有划伤、脏点。发霉、气泡、光畸变等缺陷，工作玻璃边沿梭角应倒角磨平，工作玻璃的内部加工的孔部位不应有爆边缺陷。 4.2.2可晒最大网版的2/3面积范围内，晒版机的工作表面照度均匀度不应低于80%。 4.2.3晒版机采用的抽真空压紧装置，应T作可靠，晒制小于1500mm×1200mm的网版时，版框内的真空度应能在30s内达到-60kPa。 4.2.4正常T作时，工作玻璃表面温升不应大于20℃。 4.2.5按时间控制的晒版机晒版时间控制应准确：时间自动控制范围为0s900s：重复曝光时问误差率应为土0.5%：按能量控制的晒版机，重复曝光能量误差率应为土2%。 4.2.6在电源额定电压土5%波动范围内：晒版机应能正常工作。 4.2.7晒版机应保证晒出的图文和线条结实、清晰。 4.2.8带有避光快门的晒版机，迹光快门的开启和关闭应运转平稳，动作可靠，无卡阻、呆滞和自发性移动。 4.3电气要求 4.3.1电气系统应布线整齐，排列有序、接头牢固：各种标记应齐全、清晰和正确。 4.3.2电气系统工作应正带、灵敏、可靠。 4.3.3所有外露可导电部分都应按GB5226.1一2008中8.2.1的要求连接到保护联结电路上。保护联结电路的连续性应符合GB5226.1-2008中8.2.3的规定。 4.3.4在动力电路导线和保护联结电路问施加500Vd.c时，测得的绝缘电阻不小于1MQ。
2 JB/T5428—2013
4.3.5在动力电路导线和保护联结电路之问施加1000V的电压、时问近似1s.不应出现击穿放电现象。 4.4 噪声
机器的噪声不应大于70dB（A） 4.5防护装置
卧式晒版机应设有必要的防护装置，防山紫外光的泄漏。 4.6外观质量 4.6.1 外露加工表面不应有磕碰、划伤、锈蚀等缺陷。 4.6.2 外露电镀件镀层应细致，均匀、不应有明显剥落起泡、局部无镀层等缺陷。 4.6.3 外露氧化件氧化膜应均勾致出、色泽一致，不应有未氧化的斑点等缺陷。 4.6.4 外露非加工表面不应有气孔、凸瘤、凹陷等有损美观的缺陷。 4.6.5 涂漆件涂层应平整、光滑、牢固，颜色。光泽要均勾一致，无明显突出颗粒、黏附物，漆膜不应有流挂、起泡等缺陷。 4.7使用说明书和产品合格证 4.7.1 使用说明书的编写应符合GB/T9969的规定。 4.7.2产品合格证的编写应符合GB/T14436的规定。
试验方法
5
5.1综合性能试验 5.1.1工作玻璃质量
自测检查工作玻璃的两面及工作玻璃的质量。 5.1.2照度均匀度
在无干扰光源的情况下，将光源开启到正常工作状态，把精度不低丁土4%的照度计探测头置于工作玻璃表面，测取工作玻璃中心。有效晒版面积内的四角及各边中心的照度值E：按公式（1）计算工作表面的照度均匀度A，应符合4.2.2的规定。
[E,E
A=1-
x100% =
. (1)
E
式中： A 一照度均匀度： E-各测点照度值，单位为勒（1x）： E一九个测点照度值的平均值，单位为勒（Ix）。
5.1.3真空度
将与晒版机规格相对应最大尺小的网版置于晒版机工作位置上，闭合版框后开启真空泵，用计时秒表测量工作区真空度达到-60kPa所需时间。
3 JB/T54282013
5.1.8运转平稳性试验
将光源开启到正常工作状态，以光源开启5min关闭1min为一周期，循环5次，目视遮光快门的运行情况。 5.2电气要求检验 5.2.1切断电源，目视检查电气系统布线、各种标记等情况。 5.2.2反复启动、停止机器3次，检查机器运行情况，应符合4.3.2的规定。 5.2.3按GB5226.1一2008中18.2.2的试验方法，检查保护接地电路的连续性。 5.2.4按GB5226.1—2008中18.3的检验方法，检验绝缘电阻。 5.2.5按GB5226.12008中18.4的试验方法，进行耐试验。 5.3噪声测量
开动晒版机所有噪声源，在工作状态下，用普通声级计测量机器四周的A声级噪声。噪声测量点水平位置（见图2），噪声测量点距地面高度为1.5m，距机器四周外轮廓线1m处，测量点之间的距离为（2土0.5）m，图示测量点为参考点，可根据测量轨迹长短增加或减少测量点，其中第：点为巡回测量最大噪声点，各测量点噪声值的算术平均值即为晒版机的噪声值。
LLI
E
噪声测量点。 避回量最大噪声点。 。测量点轨迹线。 d机器外轮廊线。
2
图2噪声测量点位置图
5.4防护装置检查
目测检查防护装置。 5.5外观质量检查
目测检查机器的外观质量。
6检验规则
6.1出厂检验 6.1.1每台产品应由制造厂质量检验部门检验合格后方可出厂。 6.1.2每台产品应按4.2.1～4.2.4、4.2.6、4.2.84.3。4.5、4.6的规定进行检验。若有项不合格，该产品为不合格产品。
5
