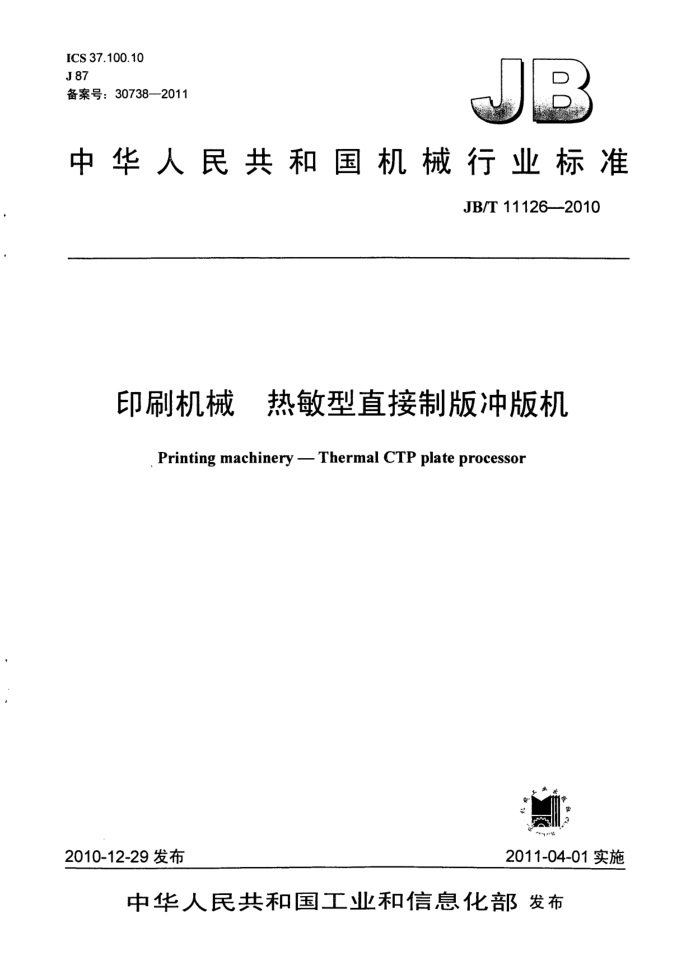

ICS 37.100.10 J87
备案号：30738—2011
中华人民共和国机械行业标准
JB/T 11126--2010
印刷机械 热敏型直接制版冲版机
Printing machinery -- Thermal CTP plate processor
2011-04-01 实施
2010-12-29 发布
中华人民共和国工业和信息化部发布 JB/T 11126—2010
目 次
前言 1 范围 2规范性引用文件 3术语和定义。 4基本参数、型号和名称。 4.1基本参数 4.2型号和名称 5要求 5.1 通则 5.2 使用性能。 5.3 工作稳定性 5.4 噪声 5.5 安全， 5.6 电气质量 5.7 外观质量， 6 试验方法， 6.1 试验条件， 6.2 显影检查 6.3 显影液温度试验 6.4 烘干温度试验 6.5 显影时间试验， 6.6 毛刷刷洗压力试验 6.7 显影液补充试验 6.8 连线冲版机与前置设备通信试验。 6.9 升温时间检验 6.10 工作稳定性检验 6.11 噪声测量。 6.12 安全检验 6.13 电气质量检验。 6.14外观质量检验 7检验规则， 7.1 出厂检验 7.2 型式检验， 8标志、包装、运输和贮存 8.1 标志 8.2 包装. 8.3 运输 8.4 贮存
. III 01
........8
.8
:.8 JB/T 11126--2010
图1显影液温度测量位置示意图图2毛刷刷洗压力测量示意图图3膜片. 图4毛刷刷洗压力测量位置图 ....+.... 图5网点密度测量位置示意图图6噪声测量点位置图表1基本参数
+0004
+...e......h.p.ee.+.
1
II JB/T 11126—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：旺昌机械工业（昆山）有限公司、虎丘影像科技（苏州）有限公司、北京印
刷机械研究所。
本标准主要起草人：詹文清、黄立新、宋拥军、王晓智、邵长平。 本标准为首次发布。
.
III + JB/T 11126--2010
表 1 基本参数
型 式
项目版材厚度最小版尺寸显影液温度烘干温度显影时间毛刷刷洗压力
规格 0.15 mm~0.4 mm
270 mm 18℃~40℃ 室温～65℃ 12 s~60 s
热敏型直接制版冲版机
0~-400 gf (0~4 N)
4.2型号和名称
冲版机的产品命名与型号编制应符合JB/T3090的规定。 5要求 5.1通则
冲版机应符合本标准的规定，并应按经规定程序批准的图样和技术文件制造。 5.2 使用性能 5.2.1功能
应能显影、水洗、上胶、烘干全流程自动化作业。 5.2.2显影版材厚度
厚度为0.15mm~0.4mm的铝版基预制感光热敏版应能显影。 5.2.3显影最短版长度
270mm以上（包含270mm）的铝版基预制感光热敏版应能显影。 5.2.4显影液温度 5.2.4.1在18℃～40℃之间显影液温度应恒定于任~一值，恒温误差±1℃。 5.2.4.2显影槽内各区域显影液温度误差应小于0.5℃。 5.2.5烘干温度
烘干温度应恒定于室温～65℃之间任值，恒温误差±5℃。 5.2.6显影时间
显影时间在 12 s～60 s 之间，误差应小于3%。 5.2.7毛刷刷洗压力
如冲版机有毛刷，毛刷与版材间的刷洗压力在0～400gf之内可调，整支毛刷刷洗压力均匀，误差应小于10%。 5.2.8显影液补充 5.2.8.1显影液损耗补充量误差应小于5%，显影液损耗补充量可设置。 5.2.8.2显影液氧化补充量误差应小于5%，显影液氧化补充量可设置。 5.2.8.3显影液开机补充量误差应小于5%，显影液开机补充量可设置。 5.2.9通信
连线的冲版机与前置设备应能通信。 5.2.10 升温时间
开机等待升温时间应小于30 min。 5.3工作稳定性 5.3.1冲版机应连续工作，且操作和各段动作应正常可靠。
2
