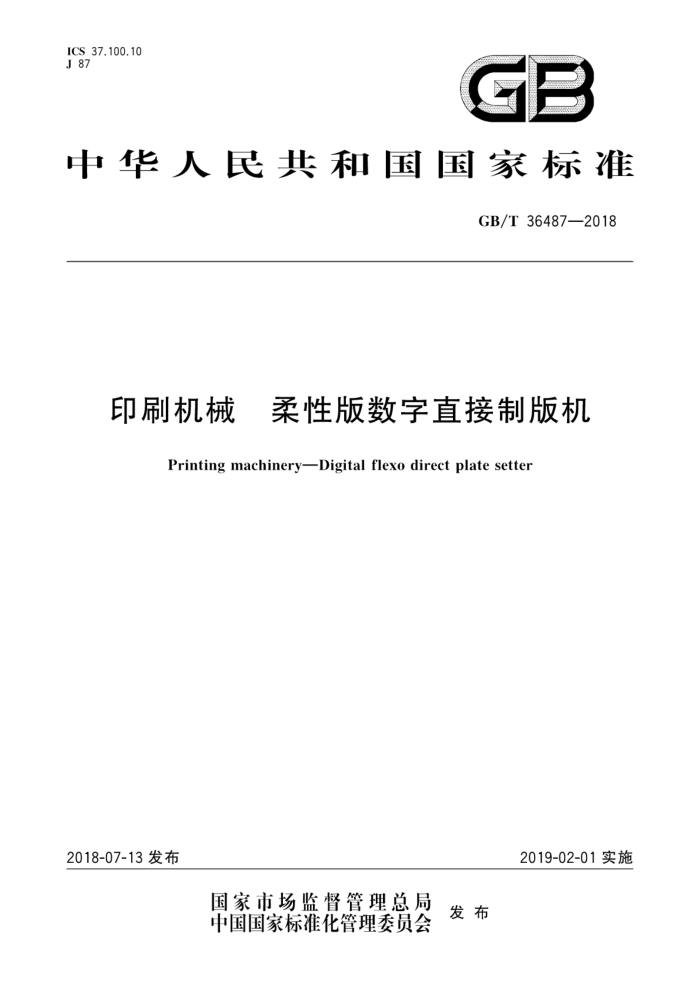

ICS 37.100.10 J 87
GB
中华人民共和国国家标准
GB/T36487—2018
印刷机械 柔性版数字直接制版机
Printing machinery-Digital flexo direct plate setter
2018-07-13发布
2019-02-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 36487—2018
目 次
前言
范围 2规范性引用文件 3 术语和定义
型式及基本参数 4.1 组成 4.2 型式 4.3 基本参数要求 5.1 一般要求 5.2 功能部件的技术要求 5.3 印版成像的质量要求 5.4 文件格式 5.5 噪声 5.6 安全要求 5.7 电气质量 5.8 外观质量 5.9 使用说明书和产品合格证试验方法
b
EE
6
6.1 试验条件 6.2 运转试验 6.3 功能部件的检验 6.4 成品印版的检验 6.5 文件格式的检查 6.6 噪声试验 6.7 安全检查 6.8 电气质量检查 6.9 外观质量检查 7检验规则 7.1 出厂检验 7.2 型式检验 8标志、包装、运输和贮存
.++.
.
-. .: ?
...... +: +. -..
......
.
.
E
8.1标志 8.2 包装 8.3 运输 8.4 贮存参考文献
L GB/T36487—2018
图1 成像性能测试图图2重复精度测量示意图图3 噪声测量点位置示意图
6
8
..........
表1 基本参数
II GB/T36487—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：广州市爱司凯科技股份有限公司、杭州东信光电科技有限公司、北京高科印
刷机械研究所有限公司、北京印刷学院、艾司科贸易（上海）有限公司、广州市千彩纸品印刷有限公司、湖南工业大学、瑞安市质量技术监督检测研究院。
本标准参加起草单位：东莞瑞盈成像技术有限公司、浙江炜冈机械有限公司、深圳职业技术学院、嘉升制版（上海）有限公司，株洲三新包装技术有限公司，云南岭东印刷包装有限公司乐凯华光印刷科技有限公司、北京方正印捷数码技术有限公司、中国印刷技术协会柔性版印刷分会、杭州电子科技大学。
本标准主要起草人：谷向阳、陈建、沈炜、楼益强、王强、吕丰足、彭明、许文才、王仪明、武淑琴、 鲍维、焦剑平、吴李永梅、刘跃军刘金华吴侠、王维真、陈剪波、何松林、车文春、许向阳、陈晨、 林嘉彦、孙勇、刘为成，陈耀凯高英新，王守友，施建屏 GB/T36487—2018
印刷机械柔性版数字直接制版机
1范围
本标准规定了柔性版数字直接制版机的术语和定义、型式及基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于外鼓式激光成像的柔性版数字直接制版机即外鼓式制版机（以下简称制版机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T4879防锈包装 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 14436 工业产品保证文件总则 GB/T28387.1一2012印刷机械和纸加工机械的设计及结构安全规则第1部分：一般要求
3术语和定义
下列术语和定义适用于本文件。
3.1
柔性版数字直接制版机digitalflexodirectplatesetter 用激光技术，直接在单张数字柔性版材上记录点阵位图信息的设备。 注：改写GB/T9851.2—2008定义5.8。
3.2
栅格图像处理器 raster imageprocessor; RIP 将页面描述语言描述的版面信息解释和转换成输出记录数据的软件和硬件。 ［GB/T9851.2—2008，定义5.6］
3.3
重复精度 repeatability 在同一制版机上，在相同的环境下，将具有同一数据的印版单次安装在印版载体上进行重复曝光
产生的数据差异。
注：改写GB/T265532011，定义3.2。
1
