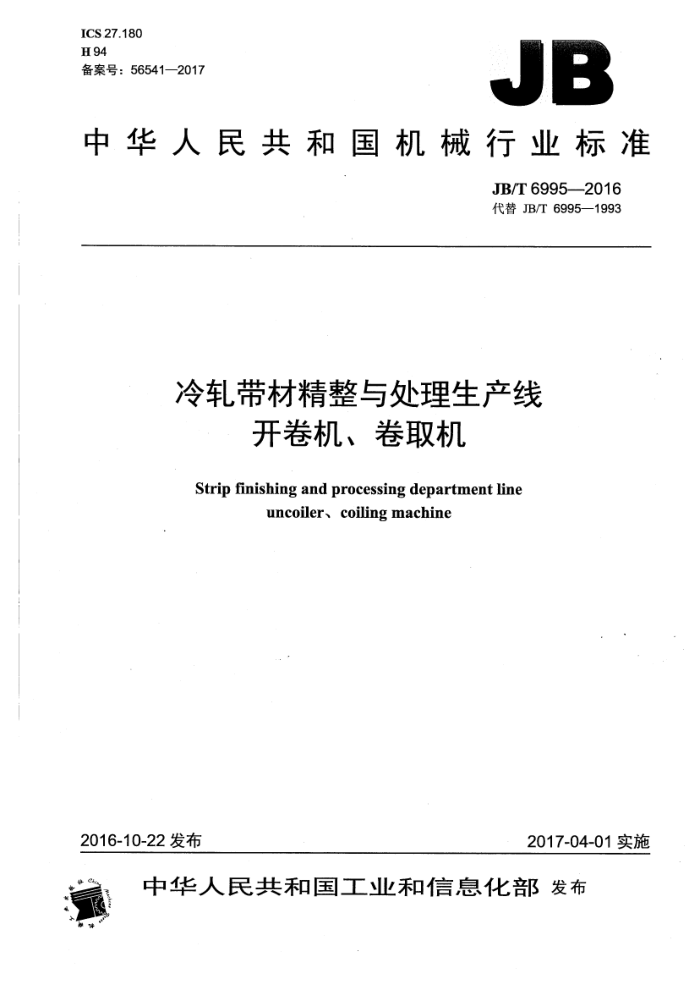

ICS.27.180 H 94 备案号：56541—2017
JB
中华人民共和国机械行业标准
JB/T6995—2016 代替JB/T6995—1993
冷轧带材精整与处理生产线
开卷机、卷取机 Strip finishing and processing department line
uncoiler、 coiling machine
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
冷轧带材精整与处理生产线
开卷机、卷取机 JB/T69952016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张·40千字
2017年4月第1版第1次印刷
定价：21.00元
*
书号：15111·14069 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6995—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义 4型号与标记，
4.1开卷机 4.2卷取机.. 5基本参数与主要设备参数. 6技术要求... 6.1一般要求， 6.2开卷机、卷取机箱体的技术要求 6.3开卷机、卷取机齿轮的技术要求. 6.4开卷机、卷取机卷筒的技术要求. 6.5、开卷机、卷取机的吊装 7检验规则
10 10 11 12 12 14 14 14 14 14 16 16 .16 16
般要求
7.1
7.2检验项目. 7.3检验方法。 8防锈涂装、包装、标志和随机技术文件. 8.1防锈涂装. 8.2 包装、标志 8.3 随机技术文件图1 开卷机结构图2 卷取机结构，表1 基本参数和主要设备参数（用于纵切、横切生产线的开卷机）表2 基本参数和主要设备参数（用于重卷、拉矫与处理生产线的开卷机）表3 基本参数和主要设备参数（用于镀锌与彩涂生产线的开卷机）表4基本参数和主要设备参数（用于纵切生产线的卷取机）表5基本参数和主要设备参数（用于重卷检查生产线的卷取机）表6基本参数和主要设备参数（用于重卷、拉矫与处理生产线的卷取机）表7基本参数和主要设备参数（用于镀锌与彩涂生产线的卷取机）表8轴承孔的圆柱度公差表9其他要求公差.. 表10齿轮齿面渗碳深度要求表11‘几种齿轮典型材料的热处理方法及力学性能表12卷筒主要零件热处理要求. 表13卷筒主要零件材质性能
10
,12 12 12 12 13 .13
I JB/T6995—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6995—1993《GBG610×1700/2030四棱锥式张力卷取机》，与JB/T6995-—1993
相比主要技术变化如下：
“规范性引用文件”中引用的标准修改为现行标准；增加了“术语与定义”（见第3章），使标准术语、定义更清楚规范；修改了“型号与标记”（见第4章）及“基本参数与主要设备参数”（见第5章）；修改了开卷机与卷取机的“技术要求”（见第6章），分别从一般要求（见6.1）、开卷机、卷取机箱体的技术要求（见6.2）、开卷机、卷取机齿轮的技术要求（见6.3）、开卷机、卷取机卷筒的技术要求（见6.4）、开卷机、卷取机的吊装（见6.5）等几个方面规范了开卷机与卷取机的技术要求；修改了开卷机与卷取机的“检验规则“（见第7章），涵盖了检验项目及检验方法等内容；修改了开卷机与卷取机的“防锈涂装、包装、标志和随机技术文件”的要求（见第8章）。
本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：中国重型机械研究院股份公司、常州铸越机械有限公司。 本标准主要起草人：吴永杰、张勇安、任玉成、张康武、马兰松、岳国富、徐长安、倪俊。 本标准所代替标准的历次版本发布情况为：
JB/T6995—1993。
I JB/T6995—2016
冷轧带材精整与处理生产线
开卷机、卷取机
1范围
本标准规定了用于冷轧钢带材精整与处理生产线的开卷机与卷取机的术语和定义、型号与标记、 基本参数与主要设备参数、技术要求、检验规则、防锈涂装、标志、包装、随机技术文件。
本标准适用于厚度为0.18mm~3.0mm、宽度为450mm~1850mm、抗拉强度≤1000MPa的冷轧钢带材的五机架冷连轧、双机架冷连轧、单机架轧机、单机架平整机后精整与处理生产线的开卷机与卷取机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形
符号
GB/T 4879 防锈包装 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6576 机床润滑系统 GB/T 7932 气动系统通用技术条件 GB/T 13306 标牌 GB 50231 机械设备安装工程施工及验收通用规范 JB/T2739 机床电气用图形符号 JB/T5000.4 重型机械通用技术条件 第4部分：铸铁件 JB/T5000.5 重型机械通用技术条件 第5部分：有色金属铸件 JB/T 5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件 第7部分：铸钢件补焊 JB/T5000.8 重型机械通用技术条件 第8部分：锻件 JB/T 5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件 丰第10部分：装配 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件 第13部分：包装 JB/T5000.14 重型机械通用技术条件 第14部分：铸钢件无损探伤 JB/T5000.15 重型机械通用技术条件 牛第15部分：锻钢件无损探伤 JB/T6996重型机械液压系统 通用技术条件 JB/T7943.1 润滑装置及元件基本参数 JB/T7943.2 润滑装置及元件检验验收规则 JB/T88312001工业闭式齿轮的润滑油选用方法 JB/T6995—2016
3术语和定义
下列术语和定义适用于本文件。
3.1
带材精整与处理生产线stripfinishingandprocessingdepartmentline 用于带材重卷分切、纵切、横切，连续拉伸弯曲矫直，连续退火，连续镀锌，连续彩涂等工艺的生
产线。 3.2
开卷张力uncoilingtension 生产线连续运行时，开卷机与带材之间形成的带材纵向作用力；或生产线连续运行时，开卷机卷筒
形成的扭矩除以带卷实时半径所得的数值，单位为千牛（KN)。 3.3
卷取张力coilingtension 生产线连续运行时，卷取机卷筒与带材之间形成的带材纵向力；或生产线连续运行时，卷取机卷筒
形成的扭矩除以带卷实时半径所得的数值，单位为千牛（KN)。 3.4
卷筒coilingblock 开卷机及卷取机的主要部件，开卷机卷筒主要采用棱锥套式；卷取机卷筒主要采用棱锥套式或封闭
楔式。 3.5
传动装置driveequipment 由电动机、联轴器、齿轮减速箱组的装置、
3.6
压辊snubberroll 开卷时压紧带钢，辅助开卷，卷取时辅助收尾的设备。
3.7
固定底座pedestal 为适应开卷机与卷取机的本体在其卷筒轴向往返移动的工艺要求而设置的底座。其主要承压摩擦副
由滚针组、滚轮组或铜滑板与淬硬的钢面形成；其两侧与压板等辅助摩擦副由钢面和铜合金形成。
4型号与标记 4.1开卷机 4.1.1开卷机的型号
开卷机的型号表示方法如下：
2 JB/T6995—2016
KJ-
X
生产线传动方向：
L左传动; 缺省表示右传动
最大钢卷质量，单位为吨（t) 开卷最大张力，单位为千牛（kN) 生产线运行最高速度： A——最高速度为150m/min； B——最高速度为200m/min; C—最高速度为250m/min； D—最高速度为400m/min;
一最高速度为500m/min；最高速度为1000m/min
E
F-
生产线带厚范围： A- 带厚范围为0.18mm~0.55mm；
一带厚范围为0.18mm~1.0mm；一带厚范围为0.2mm~2.0mm；
B C- D—带厚范围为0.3mm3.05mm 卷筒有效长度：
-
A——有效长度为1000mm;
-有效长度为1250mm；有效长度为1500mm；
B- C
-
D- 有效长度为1700mm； E 有效长度为1850mm；
-
一有效长度为2150mm 卷筒正圆直径： A—正圆直径为@420mm; B——正圆直径为Φ510mm; C——正圆直径为Φ610mm 开卷机的“开卷”二字汉语拼音的声母的组合
F-
4.1.2开卷机的标记示例
示例：用于重卷生产厚度为0.2mm~2.0mm、最大宽度为1320mm的带材，卷筒正圆直径为Φ510mm，生产线最高运行
速度为250m/min，卷筒有效长度为1500mm，开卷最大张力为34kN，最大卷重为30t，生产线传动方向为左传动的开卷机标记为：
KJ-BCCC-34-30/L,JB/T 6995—2016
3 JB/T6995—2016
4.2卷取机 4.2.1卷取机的型号
卷取机的型号表示方法如下：
JQ-口口口口-口 1/X
生产线传动方向：
L—左传动缺省表示右传动
最大钢卷重量，单位为吨（t) 卷取最大张力，单位为千牛（KN）生产线运行最高速度：
一最高速度为150m/min； B- 最高速度为200m/min； C- 最高速度为250m/min；
A-
-最高速度为400m/min； -最高速度为500m/min； -最高速度为1000m/min
D- E- F-
生产线带厚范围：
带厚范围为0.18mm~0.55mm；带厚范围为0.18mm~1.0mm； -带厚范围为0.2mm~2.0mm；
A- B C
D- 一带厚范围为0.3mm~3.05mm 卷筒有效长度： A-—有效长度为1000mm B- 一有效长度为1250mm；
一有效长度为1500mm； D—有效长度为1700mm；
C.
有效长度为1850mm； F- 有效长度为2150mm 卷筒正圆直径： A- 正圆直径为Φ420mm； B- 正圆直径为@510mm； C- —正圆直径为@610mm 卷取机的“卷取”二字汉语拼音的声母的组合
E
-
4.2.2 卷取机的标记示例
示例：用于重卷生产厚度为0.2mm~2.0mm、最大宽度为1550mm的带材，卷筒正圆直径为±510mm，生产线最高运行
速度为200m/min，卷简有效长度为1700mm，卷取最大张力为44kN，最大卷重为21t，生产线传动方向为右传动的卷取机标记为：
JQ-BDCB-44-21,JB/T6995—2016
4
