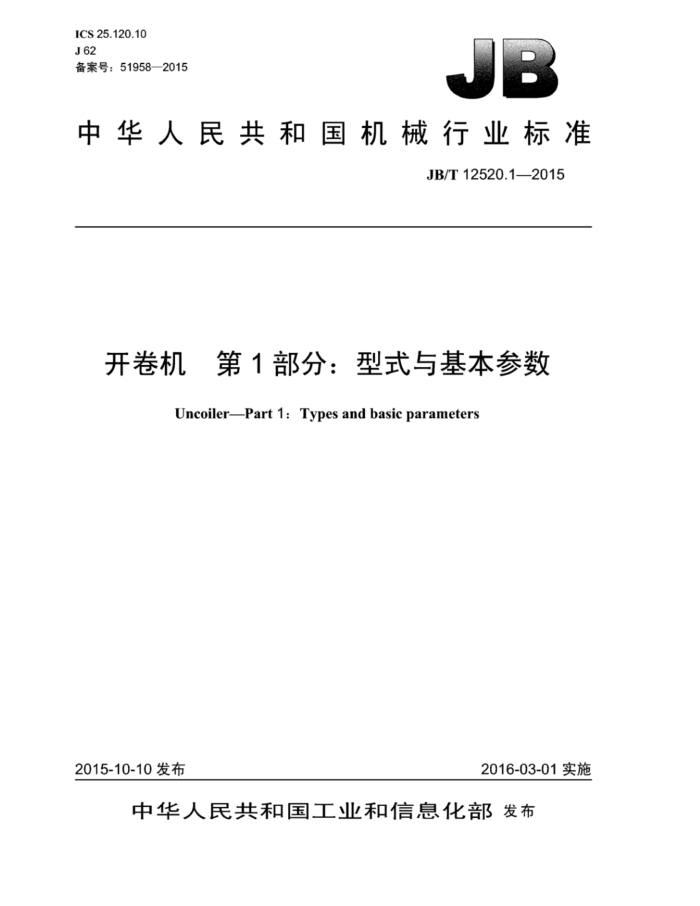

ICS 25.120.10 J62 备案号：51958—2015
B
中华人民共和国机械行业标准
JB/T12520.12015
开卷机 第1部分：型式与基本参数
UncoilerPart1:Typesandbasicparameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
开卷机 第1部分：型式与基本参数
JB/T 12520.1—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2016年4月第1版第1次印刷
定价：12.00元
*
书号：15111·13582 网址：http：/www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12520.1—2015
目 次
前言. 1范围. 2术语和定义 3型式.... 3.1悬臂式开卷机. 3.2双头式开卷机. 4基本参数...
II
+*+++
图1悬臂式开卷机示意图图2无动力双圆柱头式开卷机型式示意图图3有动力双圆柱头涨缩式开卷机示意图图4无动力双圆锥头式开卷机示意图图5 有动力双圆锥头式开卷机示意图
A
表1 基本参数 JB/T12520.1—2015
前 言
JB/T12520《开卷机》分为三个部分：
第1部分：型式与基本参数：一第2部分：技术条件；一第3部分：精度。 本部分为JB/T12520的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：山东宏康机械制造有限公司、济南铸造锻压机械研究所有限公司。 本部分主要起草人：朱洪臣、康风明、康峰、马立强、潘宪平、李凹平、史传强。 本部分为首次发布。
II JB/T12520.1—2015
开卷机第1部分： 型式与基本参数
1 范围
JB/T12520的本部分规定了开卷机的术语和定义、型式与基本参数。 本部分适用于悬臂式和双头式开卷机。
2 术语和定义
下列术语和定义适用于本文件。
2.1
开卷机uncoiler 用于实现金属卷材开卷功能的设备总称。
2.2
悬臂式开卷机 cantileveruncoiler 采用悬臂结构型式支撑卷材的开卷机。
2.3
双头式开卷机 doubleheadtypeuncoiler 采用两端支撑卷材结构型式的开卷机，如双圆柱头式开卷机和双圆锥头式开卷机。
2.4
双圆柱头式开卷机 doublecylinderheaduncoiler 两端采用圆柱体支撑卷材的开卷机，可分为无动力和有动力两类，
2.5
双圆锥头式开卷机 double cone head uncoiler 两端采用圆锥体支撑卷材的开卷机，可分为无动力和有动力两类
3型式 3.1悬臂式开卷机
悬臂式开卷机如图1所示。 3.2 双头式开卷机 3.2.1双圆柱头式开卷机 3.2.1.1无动力双圆柱头式开卷机如图2所示。 3.2.1.2 有动力双圆柱头涨缩式开卷机如图3所示。 3.2.2 双圆锥头式开卷机 3.2.2.1 无动力双圆锥头式开卷机如图4所示。
1 JB/T12520.1—2015
说明：
涨缩芯轴：主传动部分；芯轴涨缩装置：6 压料装置。
平移驱动机构：平移导轨；
2- 3-
图1悬臂式开卷机示意图
说明：
圆柱头卷材支撑装置；平移导轨：
平移驱动机构：一制动机构。
5
图2 无动力双圆柱头式开卷机型式示意图
说明：
一圆柱头卷料支撑装置：平移导轨：平移驱动液压缸；
一涨缩液压缸；一主传动部分。
5
2- A
图3 3有动力双圆柱头涨缩式开卷机示意图
2 JB/T12520.1—2015
说明：
一圆锥头卷材支撑装置：平移导轨：
2
3- 平移驱动机构：
一制动机构。
4-
图4无动力双圆锥头式开卷机示意图
3.2.2.2 有动力双圆锥头式开卷机如图5所示。
o
5
Φ
0
o
说明： 1- 圆锥头卷材支撑装置： 2- 平移导轨： 3 平移驱动机构：
涨紧力调整装置； 5- 主传动部分。
4
图5 有动力双圆锥头式开卷机示意图
4 基本参数
4.1 开卷机的主参数为最大卷材重量和最大卷材宽度， 4.2开卷机的基本参数按表1的规定设计或选用，也可根据用户要求来确定产品的基本参数。
en JB/T12520.1—2015
表1 基本参数
最大承载质量系列 最大开卷板材宽度系列 开卷板材厚度
卷材内孔直径
芯轴涨缩范围
kg
mm 450 650 800 1 000 1 300 1 600 1 800 2 000 2 200 2 500 3 000
mm 0.15~0.6 0.3~1.2 0.5~2.0 0.8~3.0 1~4 2~8 3~12 4~16 6~20 8~25.4
mm 450
mm 410~460
10 000 15 000 20 000 25 000 30 000 40 000 45 000
508
470~520
610
575~625
762
730~780
注： 参数按卷材材料的力学性能a,≤245MPa，Rm≤460MPa计算。
