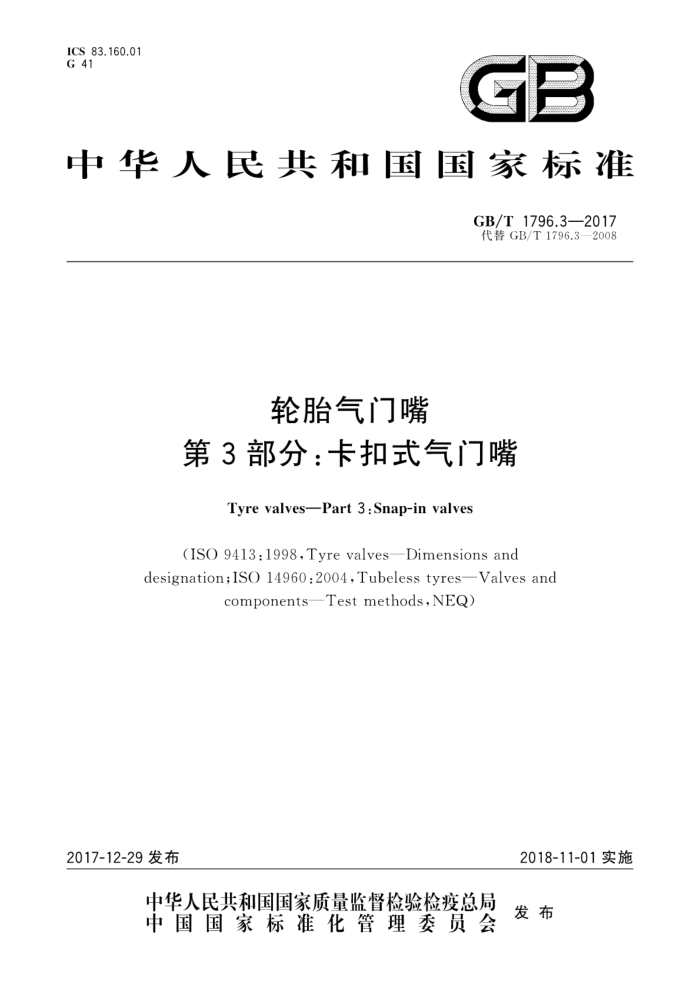

ICS 83.160.01 G 41
GB
中华人民共和国国家标准
GB/T1796.3—2017 代替GB/T1796.3—2008
轮胎气门嘴
第3部分：卡扣式气门嘴
Tyre valves—Part 3:Snap-in valves
(ISO 9413:1998,Tyre valves—Dimensions and designation;ISO 14960:2004,Tubeless tyres—Valves and
componentsTestmethods,NEQ)
2018-11-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T1796.3—2017
前言
GB/T1796《轮胎气门嘴》分为七个部分：
第1部分：压紧式内胎气门嘴；第2部分：胶座气门嘴； -第3部分：卡扣式气门嘴；第4部分：压紧式无内胎气门嘴；第5部分：大芯腔气门嘴；第6部分：气门芯；第7部分：零部件。
本部分为GB/T1796的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T1796.3一2008《无内胎气门嘴 指第3部分：卡扣式气门嘴》，与GB/T1796.3-
2008相比，主要技术变化如下：
增加了前言中“第7部分：零部件”（见前言）；增加了规范性引用文件“GB1796.7”（见第2章）；增加了CN01C、CN02C、CQ07C、CQ08C型气门嘴（见第5章、第6章）；修改了零部件的结构、尺寸及材料（见6.2、6.3，2008年版的6.2、6.3)；修改了外观的规定（见第7章，2008年版的第7章）；修改了装配性能（见第9章，2008年版的第9章）；修改了橡胶与金属体的结合（见第10章，2008年版的第10章）；删除了密封帽的密封性（2008年版的11.2）；修改了爆破（见第13章，2008年版的第13章）；修改了耐曲挠（见第14章，2008年版的第14章）；修改了检验规则（见第16章，2008年版的第16章）；修改了本部分型号与国外型号对照（见附录A，2008年版的附录A）。
本部分使用重新起草法参考ISO9413：1998《轮胎气门嘴尺寸和型号》和ISO14960：2004《无内胎气门嘴及其零部件试验方法》编制，与ISO9413：1998和ISO14960：2004的一致性程度为非等效
本部分由中国石油和化学工业联合会提出。 本部分由全国轮胎轮辑标准化技术委员会（SAC/TC19)归口。 本部分主要起草单位：杭州万通气门嘴有限公司、上海中达气门嘴有限公司、江西气门芯厂、江阴博
尔汽配工业有限公司，
本部分参加起草单位：上海保隆汽车科技股份有限公司、宁波豪锋思科汽配有限公司、江阴市天一
气门芯有限公司、山东高天金属制造有限公司、宁波市鄞州诚裕五金厂、公主岭汽门芯厂。
本部分主要起草人：姜述琴、俞晓华、古伟雄、马永峰、王贤勇、李云祥、唐建兰、李峰、张浩波、赵伟。 本部分代替标准的历次版本发布情况为：
GB12836—1991、GB12836.1—1999、GB/T1796.3—2008
1 GB/T1796.3—2017
轮胎气门嘴
第3部分：卡扣式气门嘴
1范围
GB/T1796的本部分规定了卡扣式气门嘴（以下简称气门嘴）的术语和定义、型号标记、结构型式、 零部件的结构、尺寸及材料、外观、嘴体橡胶硬度、装配性能、橡胶与金属体的结合、密封性、耐臭氧能力、 爆破、耐届挠、试验方法、检验规则、标识、包装及贮存
本部分适用于力车、摩托车、轿车、轻型载重汽车和载重汽车无内胎轮胎用气门嘴。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1796.6轮胎气门嘴第6部分：气门芯 GB/T 1796.7 轮胎气门嘴第7部分：零部件 GB/T2828.1—2012 2计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T 9764 轮胎气门嘴芯腔 GB/T 9765 轮胎气门嘴螺纹 GB/T 9766.3 轮胎气门嘴试验方法第3部分：卡扣式气门嘴试验方法 GB/T 12839 轮胎气门嘴术语及其定义 GB/T 21285 轮胎气门嘴及其零部件的标识方法
3术语和定义
GB/T12839界定的术语和定义适用于本文件。
4型号标记
产品的型号标记应符合GB/T21285的规定。本部分的型号与国外标准的型号对照参见附录A，
5 结构型式
本部分中所有线性尺寸均为毫米。 气门嘴的结构型式应符合表1和图1～图3的规定。
1 GB/T1796.3—2017
表 1 零部件
图形
型号 DQ07C DQ08C CQ01 CQ02~CQ06 CR01,CR02 CN01C,CN02C CQ07C,CQ08C
气门嘴孔直径
参考用途
防护帽
气门芯 H01S H01 H01S
力车摩托车摩托车轿车
图 1
$11.3
101C或102C
轻型载重汽车
图 2
$15.7 8.8 @11.3
H01
力车摩托车载重汽车
图3
螺纹8V1
Z
2
说明：
101C或102C型防护帽； H01型气门芯；
1- 2
3— 嘴体。
图1 DQ07C、DQ08C型气门嘴
2 GB/T 1796.3—2017
螺纹8V1
说明： 1- 101C或I02C型防护帽； 2- H01型气门芯；
嘴体。
图2CQ01~CQ06、CR01、CR02、CN01C、CN02C型气门嘴
I
螺纹8V1
2
说明： 1- 101C或102C型防护帽； 2- H01型气门芯； 3- 嘴体。
图3 CQ07C、CQ08C型气门嘴
3 GB/T1796.3—2017
零部件的结构、尺寸及材料
6
6.1 嘴体
嘴体的类型、结构尺寸应符合图4～图6的规定。嘴体材料为黄铜或其他金属材料。
118游
S'z1 616 2 99 6
1号芯腔
$10. 5
$15 $19
型号 DQ07C* DQ08C
L/mm 30 45
仅适用于H01S型气门芯。
图4 DQ07C、DQ08C型嘴体
