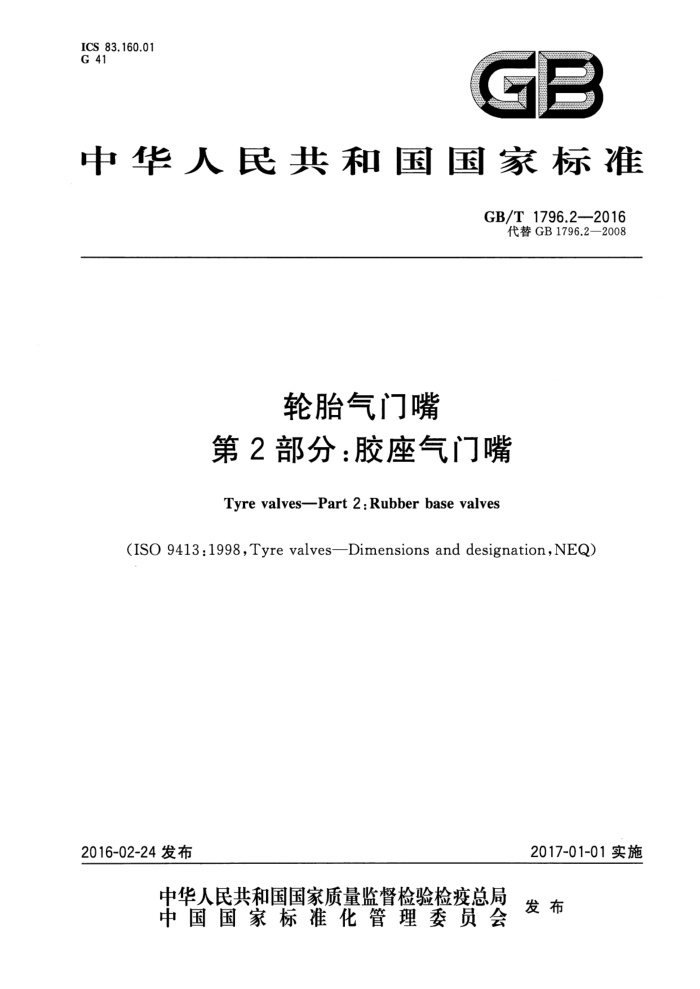

ICS 83.160.01 G 41
GE
中华人民共和国国家标准
GB/T1796.2—2016
代替GB1796.2—2008
轮胎气门嘴
第2部分：胶座气门嘴
Tyrevalves—Part2:Rubberbasevalves
(ISO 9413:1998,Tyre valves—Dimensions and designation,NEQ)
2017-01-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T1796.2—2016
目 次
前言 1 范围
规范性引用文件术语和定义型号标记结构型式零部件的类型、结构尺寸及材料 7 外观·
2
4
5
6
31
胶座边缘厚度 9 最大使用压力 10 密封性 11 橡胶与金属体的粘着强度和附胶率 12 试验方法 13 检验规则 14标识、包装及贮存附录A(资料性附录) 本部分型号与国外型号对照
31
31
32
32 32 33 34 35 GB/T1796.2—2016
前言
GB1796《轮胎气门嘴》分为七个部分：
第1部分：压紧式内胎气门嘴；第2部分：胶座气门嘴；第3部分：卡扣式气门嘴：第4部分：压紧式无内胎气门嘴；第5部分：大芯腔气门嘴；第6部分：气门芯；第7部分：零部件。
本部分为GB1796的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB1796.2--2008《轮胎气门嘴第2部分：胶座气门嘴》，与GB1796.2一2008相比
主要技术变化如下：
增加了规范性引用文件“GB1796.7”和“GB/T9766.6”（见第2章）；修改了表1（见表1，2008年版的表1)；增加了AA05C～AA09C型气门嘴（见图3）；修改了芯腔型式（见6.1，2008年版的6.1)；删除了表2（见2008年版的表2)；增加了DB04C～DB06C型气门嘴（见图22，2008年版的图21）；修改了20°角度线的标注位置（见图34，2008年版的图32）；修改了L和H下尺寸线的标注位置（见图41，2008年版的图39）；修改了89和18～32下尺寸线的标注位置（见图42，2008年版的图40）；修改了密封垫和0形密封圈的类型、结构尺寸及材料的规定（见6.2，2008年版的6.2）；修改了垫片的类型、结构尺寸及材料的规定（见6.4，2008年版的6.4）；修改了螺母的类型、结构尺寸及材料的规定（见6.5，2008年版的6.5）；修改了防护帽的类型、结构尺寸及材料的规定（见6.6，2008年版的6.6）；修改了气门芯的类型、结构尺寸及材料（见6.8，2008年版的6.8）；修改了螺纹的规定（见6.10，2008年版的6.10）；增加了AA05C～AA09C型气门嘴的最大使用压力（见表5，2008年版的表9）；修改了AA02～AA06、AA07、AA02C～AA09C型气门嘴的最小粘着强度（见表6，2008年版的表10）；增加了H07C型气门芯的试验方法（见12.4）；修改了检验规则（见表7，2008年版的表11)；修改了本部分型号与国外型号对照表（见附录A表A.1，2008年版的附录A表A.1）。
本部分使用重新起草法参考ISO9413：1998《轮胎气门嘴尺寸和型号》编制，与ISO9413：1998 的一致性程度为非等效
本部分由中国石油和化学工业联合会提出。 本部分由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本部分主要起草单位：江阴市天一气门芯有限公司、江阴博尔汽配工业有限公司、山东高天金属制
I GB/T1796.2—2016
造有限公司。
本部分参加起草单位：保隆（安徽)汽车配件有限公司、东营市宇通气门嘴有限公司、佛山市顺德安驰实业有限公司、江阴市创新气门嘴有限公司、厦门厦晖橡胶金属有限公司。
本部分主要起草人：唐建兰、马永峰、李峰、梁平、吴中华、李展刚、陆小勇、聂仰阳。 本部分所代替标准的历次版本发布情况为：
GB1796.2—2008; GB12835—1991,GB12835—2001。
I GB/T1796.2—2016
轮胎气门嘴第2部分：胶座气门嘴
1范围
GB/T1796的本部分规定了胶座气门嘴（以下简称“气门嘴”）的术语和定义、型号标记、结构型式，
零部件的类型、结构尺寸及材料、外观、胶座边缘厚度、最大使用压力、密封性、橡胶与金属体的粘着强度和附胶率、试验方法、检验规则、标识、包装及贮存。
本部分适用于工业车辆、农业车辆、工程机械、摩托车、电动车和力车等内胎用气门嘴。 本部分不适用于航空轮胎用气门嘴。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1796.6轮胎气门嘴第6部分：气门芯 GB1796.7 轮胎气门嘴第7部分：零部件 GB/T2828.1—2012计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB 9764 轮胎气门嘴芯腔 GB 9765 轮胎气门嘴螺纹 GB/T9766.2 轮胎气门嘴试验方法第2部分：胶座气门嘴试验方法 GB/T9766.6 轮胎气门嘴试验方法，第6部分：气门芯试验方法 GB/T12839 轮胎气门嘴术语及其定义 GB/T21285 轮胎气门嘴及其零部件的标识方法
3术语和定义
GB/T12839界定的术语和定义适用于本文件。
4型号标记
产品的型号标记应符合GB/T21285的规定，本部分的型号与国外标准的型号对照参见附录A。
5结构型式
本部分所有线性尺寸均为毫米。 气门嘴的结构型式应符合表1和图1图23的规定。
I GB/T1796.2—2016
表1 气门嘴结构型式
气门嘴孔直径或轮辋槽宽 参考用途
零 部件
型号
图形
垫片
防护帽 气门芯 螺母
/mm
AA02～AA06、AA02C～AA04C 图1 I07 H03C F03
力车
AA07 AA05C~AA09C
图2 I07 H03C
$6.2
H07C F03
图3 图4 图 5 I03C H05C F03C、F02C、
一
一
AB02 AB01C、AB02C
F04C,F01
107或 H04C或
E01C
8.3 摩托车 力车
H01
D03C
CB02、CB04C
图6 图7
H01S F01或E01、
CB03C CB08C
E01
H01 H01 H01S Hoi H01 H01
CF04,CF05、CF06C~CF08C
工业车辆
-
一
$11.3 农业车辆
DF03C、DF04C DF02C、DF05C DG01,DG02
图8
摩托车工业车辆
一一一 - D08C或 L12.5或L15 工程机械
一
CG01~CG06、DG04~DG09 图9
图10
CG08～~CG13、DG10～DG15
-
CG01C、CG03C~CG12C、
工业车辆
D18C~D21C
DG02C~DG11C、 EG01C~EG08C CG02C、DG01C
图11
H01 E03C 或D22C
I01或 102 或 I01C或
D09C
$11.3 工程机械 L12.5或L15 工业车辆 $15.7 农业车辆
CG07 DG03DG12C
图12 I02C或 H01S E04
D07
I04C
图13 图14 图15 图16
H01S E08 H01S - H01
CJ06 CB05C CB01,CB06C CF02、DF01
一一
$ 8.3 摩托车 力车 $11.3 工业车辆 $15.7 农业车辆 $11.3
一 -
H01S H01
-
农业车辆
CF01 CJ01 CF03 CJ07 CJ02,CJ03 CJ04 CJ05 CJ08,CJ09
图17
H01
图18 图19 图20 图21
H01 H01 H01 H01 F02
农业车辆
-
$15.7 工业车辆
一
2 GB/T1796.2—2016
表1 (续)
气门嘴孔直径或轮辋槽宽 参考用途
零 部件
型号
图形
防护帽 气门芯 螺母
垫片
/mm $8.3
电动车
图22
H01S
DB01C~DB06C
I01或 I02或 I01C或 H01
DZ01~DZ12 EZ01~EZ04、 FZ01~FZ04 FZ07C~FZ14C
B02 L12.5或L15 工业车辆
图23 I02C或
I04C
H01S
FZ05
2
螺纹5V2
螺纹6V1
4
说明： 1- -I07型防护帽； 2- H03C型气门芯； 3- 嘴体； 4- F03型轮辋螺母。
图1AA02～AA06、AA02C～AA04C型气门嘴
1
2
螺纹5V2
说明： 1- I07型防护帽；
H03C型气门芯； 3- 一嘴体。
2-
图2AA07型气门嘴
3 GB/T1796.2—2016
螺纹5V2
螺纹6V1
888888888
说明：
-H07C型气门芯； 2—嘴体； 3——F03型轮辋螺母。
1-
图3 AA05C～AA09C型气门嘴
2
螺纹5V2或螺纹5CV
3
螺纹8V1
说明： —I07或I03C型防护帽；
1-
-H04C或H05C型气门芯；一F04C型压芯螺母；一嘴体； —F01型轮辋螺母。
2 3- 4- 5-
图4AB02型气门嘴
4
