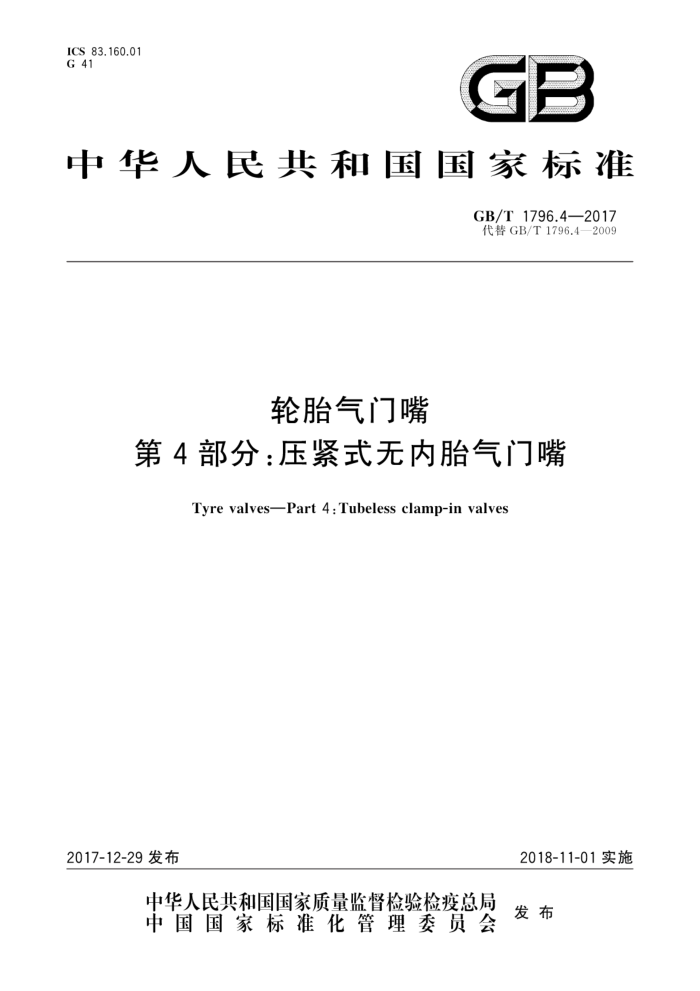

ICS 83.160.01 G 41
GB
中华人民共和国国家标准
GB/T1796.4—2017 代替GB/T1796.4—2009
轮胎气门嘴
第4部分：压紧式无内胎气门嘴
Tyre valvesPart 4:Tubeless clamp-in valves
2017-12-29发布
2018-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 1796.4—2017
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 型号标记 5 结构型式
零部件的类型、结构尺寸及材料外观· 装配扭矩密封性 10 耐腐蚀 11 试验方法 12 检验规则 13 标识、包装及贮存附录A（资料性附录） 本部分型号与国外型号对照参考文献
6
14
25
8
25
0
25
25 26 26 27 28 31 GB/T1796.4—2017
前言
GB/T1796《轮胎气门嘴》分为七个部分：
第1部分：压紧式内胎气门嘴；第2部分：胶座气门嘴； -第3部分：卡扣式气门嘴；第4部分：压紧式无内胎气门嘴；第5部分：大芯腔气门嘴；第6部分：气门芯；第7部分：零部件。
本部分为GB/T1796的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T1796.4一2009《轮胎气门嘴第4部分：压紧式无内胎气门嘴》，与GB/T1796.4-
2009相比，主要技术变化如下：
增加了CP07C～CP11C、DP16C～DP25C、EP01、CQ11C～CQ17C、DP15C、CN03C型气门嘴（见表1，2009年版的表1）；增加了CP07C～CP11C、DP16C～DP25C、EP01、CQ11C～CQ17C、DP15C、CN03C型气门嘴（见第5章）；增加了螺纹NPT1/8（见6.10，2009年版的6.10）；修改了耐腐蚀（见第10章，2009年版的第10章）：删除了耐臭氧能力（见2009年版的第11章）；增加了部分产品的装配扭矩（见表2，2009年版的表3）；删除了耐臭氧能力试验（见2009年版的12.4）；增加了螺纹NPT1/8的检查，删除了耐臭氧项目的检查（见表3，2009年版的表4）。
本部分由中国石油和化学工业联合会提出。 本部分由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本部分主要起草单位：杭州万通气门嘴有限公司、宁波豪锋思科汽配有限公司、上海保隆汽车科技
股份有限公司、安徽省海安机械制造股份有限公司。
本部分参加起草单位：山东高天金属制造有限公司、高密同创气门芯有限公司、厦门厦晖橡胶金属工业有限公司、江阴市天一气门芯有限公司、江阴市创新气门嘴有限公司、东营市宇通气门嘴有限公司、 宁波思明汽车附件有限公司、公主岭汽门芯广、宁波鄞州诚裕五金。
本部分主要起草人：姜述琴、李云祥、王贤男、何张斌、李峰、李健、聂仰阳、唐建兰、陆小勇、昊荣之、
王立红、赵伟、张浩波。
本部分所代替标准的历次版本发布情况为：
GB/T1796.4—2009; GB12836.2—2003。
1 GB/T1796.4—2017
轮胎气门嘴
第4部分：压紧式无内胎气门嘴
1范围
GB/T1796的本部分规定了压紧式无内胎气门嘴（以下简称“气门嘴”)的术语和定义、型号标记、 结构型式、零部件的类型、结构尺寸及材料、外观、装配扭矩、密封性、耐腐蚀、试验方法、检验规则、标识、 包装及贮存。
本部分适用于摩托车、轿车、轻型载重汽车、载重汽车、客车、农业机械、工程机械无内胎轮胎用气门嘴。
本部分不适用于航空轮胎气门嘴。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 1796.6 轮胎气门嘴第6部分：气门芯 GB/T 1796.7 轮胎气门嘴第7部分：零部件 GB/T2828.1—2012 ：计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T 9764 轮胎气门嘴芯腔 GB/T 9765 轮胎气门嘴螺纹 GB/T 9766.4 轮胎气门嘴试验方法第4部分：压紧式无内胎气门嘴试验方法 GB/T12716—201160°密封管螺纹 GB/T 12839 轮胎气门嘴术语及其定义 GB/T 21285 轮胎气门嘴及其零部件的标识方法
3 术语和定义
GB/T12839界定的术语和定义适用于本文件。
4 型号标记
型号标记应符合GB/T21285的规定。本部分的型号与国外标准的型号对照参见附录A。
5 结构型式
本部分中所有线性尺寸均为毫米。 结构型式应符合表1和图1～图21的规定
1 GB/T1796.4—2017
表 1
零件密封垫及 O形密封圈 B05 B04
适用气门 主要用途
型号
图形
防护帽 气门芯 嘴孔径
(参考)
垫片 D04 D03
螺母
11.3 轿车、轻型载重
CQ08、 CR03 CR04 CR05 CR06 CR07 CR08 CR09 CR10 CR11 DR04 DR05 DR06 DR07 DR08 DR09 DR10 DR11 CP01C CP02C CP03C CP04C CP05C DP01C DP02C DP03C DP04C DP05C DP06C DP07C DP08C DP09C DP10C
图 1
H01
E04
汽车
图2
D02
E05
B03
15.7 摩托车、轻型载
重汽车、载重汽车、客车
101,102
图3
E06
B06 或I01C
H01
E07C 或E05C
图4
C03
9.7 载重汽车、客车
2 GB/T1796.4—2017
表1(续) 零件
适用气门 主要用途
型号
图形
螺母 密封垫及
O形密封圈 防护帽 气门芯 嘴孔径 (参考)
垫片
CP07C CP08C CP09C CP10C CP11C DP16C DP17C DP18C DP19C DP20C DP21C DP22C DP23C DP24C DP25C CP01 CP06C DP01 DP02 DP03 DP04 DP05 DP11C DP12C DP13C DP14C EP01 CQ07 CQ11C CQ12C DP15C
E07C
或E05C B09C
图5
9.7
101,102 或101C
H01
载重汽车、客车
图6
E03
C03
图7 图8 图 9 图 10
E07 E16C E15C E08C
C04
11.3
D04
B08C
C03
9.7
3 GB/T1796.4—2017
表1（续）
零件密封垫及 O形密封圈
适用气门 主要用途
型号
图形图 11 D01 E01 B01 图12
防护帽 气门芯 嘴孔径 (参考)
垫片 螺母
CM03C CM01 CM02 DQ01C
101,102
E02 C05
或I01C H01 8.3
图13 D01 E01 B01 图14 D01
H01S
摩托车
E01 B01C,B06C
DQ03C~DQ05C CQ13C~CQ17C
图15 D05C E01 B06C 102C 图16 D10C E01 B07C
11.3
H01
CQ10C DQ02C CR12 DR12 DR13 DR14 DR01 DR02 CN03C 注：防护帽可根据用户需要，选用其他类型。
E06C B05C
图17 图18
H01S
农业机械、 工程机械、 载重汽车、 客车
D05
E08
B07
101 102或 101C H01
图19
15.7
E09 C02
图20 图 21
NPT1/8
螺纹8V1
螺纹10V2
3 A 5
6
说明： 1— -101或102或101C型防护帽； 2——H01型气门芯； 3嘴体；
E04型六角螺母；
4
5——D03或D04型垫片； 6 B04或B05型密封垫。
图1CQ08、CR03型气门嘴
