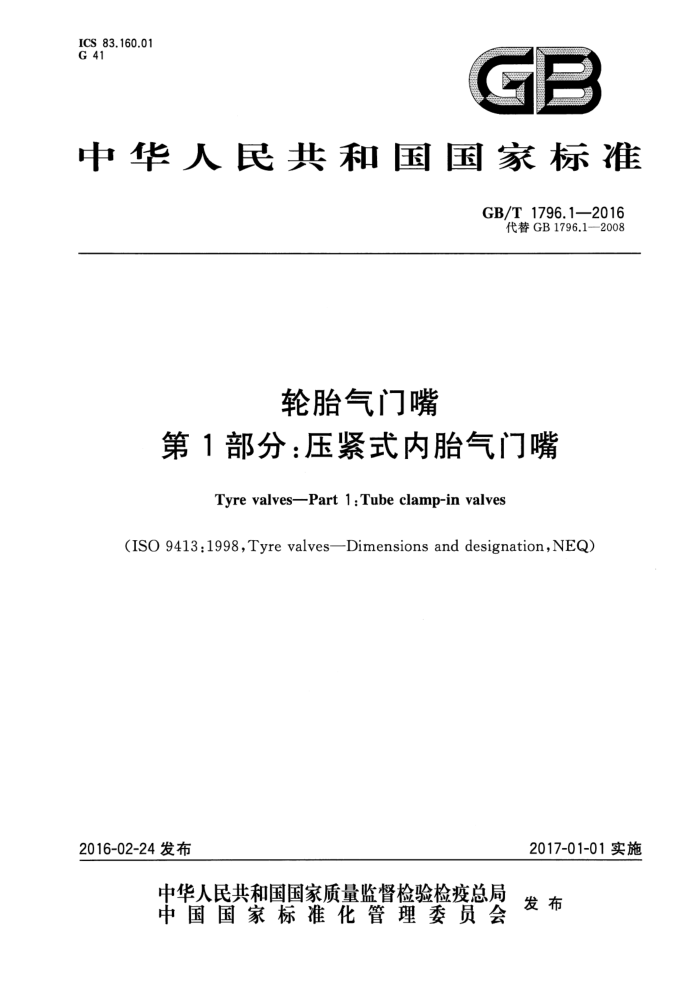

ICS 83.160.01 G 41
F
中华人民共和国国家标准
GB/T1796.1—2016
代替GB1796.1—2008
轮胎气门嘴
第1部分：压紧式内胎气门嘴
TyrevalvesPart1:Tubeclamp-invalves
(ISO9413:1998,Tyrevalves—Dimensionsanddesignation,NEQ)
2017-01-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T1796.1—2016
前言
GB1796《轮胎气门嘴》分为七个部分：
第1部分：压紧式内胎气门嘴；第2部分：胶座气门嘴；第3部分：卡扣式气门嘴；第4部分：压紧式无内胎气门嘴；第5部分：大芯腔气门嘴；
-
-
—第6部分：气门芯；
第7部分：零部件。 本部分为GB1796的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB1796.1一2008《轮胎气门嘴第1部分：压紧式内胎气门嘴》，与GB1796.1一2008
相比，主要技术变化如下：
增加了前言中的“第7部分：零部件”（见前言）；增加了规范性引用文件“GB1796.7”（见第2章）；修改了垫片的结构尺寸及材料规定（见6.2，2008年版的6.2）；修改了螺母的类型、结构尺寸及材料规定（见6.3，2008年版的6.3)；修改了防护帽的类型、结构尺寸及材料规定（见6.4，2008年版的6.4）；修改了螺纹的规定（见6.7，2008年版的6.7）；修改“六角螺母与嘴体的装配扭矩”为“嘴体的装配扭矩”（见第10章，2008年版的第10章）；删除了密封帽密封性的规定（见2008年版的第11章）；修改了表3（见表3，2008年版的表4）；增加了产品的贮存期（见13.3，2008年版的14.3）。
本部分使用重新起草法参考ISO9413：1998《轮胎气门嘴 尺寸和型号》编制，与ISO9413：1998 的一致性程度为非等效。
本部分由中国石油和化学工业联合会提出。 本部分由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本部分主要起草单位：山东高天金属制造有限公司、宁波市鄞州诚裕五金厂、东营市宇通气门嘴有
限公司。
本部分参加起草单位：江阴市天一气门芯有限公司、高密同创气门芯有限公司、佛山市顺德安驰实业有限公司。
本部分主要起草人：李峰、张浩波、吴中华、唐建兰、李健、李展刚。 本部分所代替标准的历次版本发布情况为：
GB1796—1979,GB1796—1988、GB1796—1996GB1796.1—2008。
I GB/T 1796.1—2016
轮胎气门嘴
第1部分：压紧式内胎气门嘴
1范围
GB1796的本部分规定了压紧式内胎气门嘴（以下简称"气门嘴”)的术语和定义、型号标记、结构型式、零部件的类型、结构尺寸及材料、外观、最大使用压力、密封性、六角螺母与嘴体的装配扭矩、试验方法、检验规则、标识、包装和贮存。
本部分适用于摩托车、力车等内胎用气门嘴。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1796.6轮胎气门嘴第6部分：气门芯 GB1796.7轮胎气门嘴第7部分：零部件 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB9764轮胎气门嘴芯腔 GB9765轮胎气门嘴螺纹 GB/T9766.1轮胎气门嘴试验方法第1部分：压紧式内胎气门嘴试验方法 GB/T12839轮胎气门嘴术语及其定义 GB/T21285轮胎气门嘴及其零部件的标识方法
3术语和定义
GB/T12839界定的术语和定义适用于本文件。
4型号标记
产品的型号标记应符合GB/T21285的规定。本部分的型号与国外标准的型号对照参见附录A。
5结构型式
气门嘴的结构型式应符合表1和图1～图4的规定。本部分所有线性尺寸均为毫米。
1 GB/T 1796.1—2016
表 1
零 部 件螺母 E12,F03
适用气门
型号 AA01 AA01C AB01 AB03C AB04C CB03 CB07C CB09C 图4 CB10C CB11C
图形
防护帽 气门芯 嘴孔直径 参考用途
垫片 D06
H03C
6.2
图1
I07
力车
图2 图3
D01 D03C或 D16C
E01、F01、F04C
107或 H04C或
H05C
I03C
E01C、F02C、F03C
H01 H01S
101或 102或
$8.3
摩托车或力车
D01或 D02C
E01、F01或F01C I01C或
I02C或 I04C
H01
2
a
螺纹5V2 ~
n
螺纹6V1
说明：
-107型防护帽； -H03C型气门芯；嘴体； F03型轮辋螺母；
2 -
-
2
5 -E12型六角螺母； 6 一D06型垫片。
图1AA01、AA01C型气门嘴
2 GB/T1796.1—2016
V
2
螺纹5CV或5V2
3
婚纹8V1
4 5 6 7
说明：
I07或I03C型防护帽； H04C或H05C型气门芯； -F04C型压芯螺母；一嘴体；
5—F01型轮辋螺母；
E01型六角螺母； -D01型垫片。
2
5-
7
Y
N
图2 2AB01型气门嘴
1 2 3 4 5 6 7
螺纹5CV或5V2
螺纹8CV
说明：
103C或I07型防护帽；一H04C或H05C型气门芯；
F02C型轮辋螺母；
1
5 5
E01C型六角螺母； D03C或D16C型垫片。
2
3- - -F03C型压芯螺母； 4——嘴体；
7
图3 3AB03C、AB04C型气门嘴
3 GB/T1796.1—2016
2
螺纹8V1
R
说明：
嘴体； E01型六角螺母； D01或D02C型垫片。
一I01或I02或I01C或I02C或I04C型防护帽：
2——H01型气门芯； —F01或F01C型轮辋螺母；
S
3-
图4CB03、CB07C、CB09C、CB10C、CB11C型气门嘴
6 零部件的类型、结构尺寸及材料
6.1嘴体
嘴体的类型、结构尺寸应符合图5图8的规定。嘴体材料为黄铜或其他金属材料。
螺纹5V2
A-4
3
02.8 02.2
o/
味
型号 AA01 AA01C
L/mm 27 30
$3
螺纹6V1
01
$4.2 $13.5
图5AA01、AA01C型嘴体 GB/T 1796.1—2016
50° 螺纹8V1 45.8 1.6
$4. 2+g.18
5
3
7
$4.8 914
2
图6AB01型嘴体
40° 螺纹8CV $5.5, 1 6
g 85
5
o 0
05 一A
p4. 2*g.18 A- $4.8
7
15
型号 AB03C AB04C
L/mm 30 33
图7AB03C、AB04C型嘴体
5 GB/T 1796.1—2016
1号芯腔
螺纹8V1
型号 CB07C* CB03 CB09C CB10C CB11C 仅适用于H01S型气门芯。
L/mm 30 33.5 34 46 40
d/mm 15 14
H/mm 2.2 2.7 2.5 2,2
18
图8CB07C、CB03、CB09C~CB11C型嘴体
6.2 垫片
垫片应符合GB1796.7的规定。 6.3螺母
螺母应符合GB1796.7的规定。 6.4防护帽
防护帽应符合GB1796.7的规定。 6.5气门芯
气门芯应符合GB1796.6的规定。 6.6芯腔
芯腔应符合GB9764的规定。 6.7螺纹
螺纹应符合GB9765的规定。
7外观
气门嘴各零部件表面不得有油污、锈蚀、裂纹及其他影响使用性能的缺陷，金属零件表面应有防腐
6
