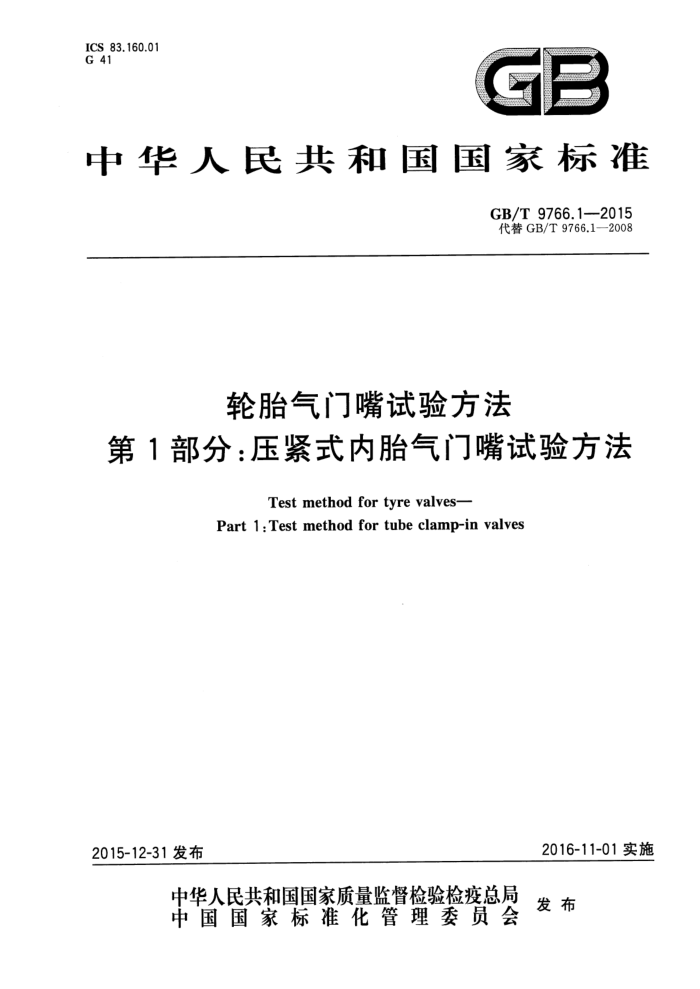

ICS 83.160.01 G 41
GB
中华人民共和国国家标准
GB/T9766.1-2015 代替GB/T9766.1—2008
轮胎气门嘴试验方法
第1部分：压紧式内胎气门嘴试验方法
Test method for tyrevalves-
Part 1 : Test method for tube clamp-in valves
2016-11-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 9766.1—2015
前言
GB/T9766《轮胎气门嘴试验方法》分为七个部分：
-第1部分：压紧式内胎气门嘴试验方法；第2部分：胶座气门嘴试验方法；第3部分：卡扣式气门嘴试验方法；第4部分：压紧式无内胎气门嘴试验方法；第5部分：大芯腔气门嘴试验方法；第6部分：气门芯试验方法；第7部分：零部件试验方法。
-
本部分为GB/T9766的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替GB/T9766.1一2008《轮胎气门嘴试验方法第1部分：压紧式内胎气门嘴试验方法》。
与GB/T9766.1—2008相比，主要技术变化如下：
修改了压力表的精度等级，示值为0kPa～2500kPa压力表原等级1.5级，现修改为1.6级（见第4章，2008年版的第4章）； H01型气门芯装配扭矩0.17N·m~0.34N·m”修改为0.23N·m~0.34N·m”（见5.1， 2008版的5.1.1)； ..以0.15N·m~0.20N·m的扭矩锁紧气门芯.”修改为以0.17N·m~0.20N·m 的扭矩锁紧气门芯..”（见5.1，2008版的5.1.1)； -删除了密封帽的密封性试验（见2008年版的5.1.2)； “六角螺母与嘴体的装配扭矩”修改为“嘴体的装配试验”（见5.2，2008年版的5.2）。
本部分由中国石油和化学工业联合会提出。 本部分由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本部分主要起草单位：宁波市鄞州诚裕五金厂。 本部分参加起草单位：山东高天金属制造有限公司、佛山市顺德安驰实业有限公司、国家橡胶机械
质量监督检验中心。
本部分主要起草人：张浩波、李峰、李展刚、蒙义。 本部分所代替标准的历次版本发布情况为：
GB9766—1988、GB/T9766—1994、GB/T9766—2002、GB/T9766.1—2008。
I GB/T 9766.1—2015
轮胎气门嘴试验方法
第1部分：压紧式内胎气门嘴试验方法
1范围
GB/T9766的本部分规定了压紧式内胎气门嘴（以下简称“气门嘴”)试验的术语和定义、试验设备、仪器仪表、试验程序。
本部分适用于摩托车、力车等内胎用气门嘴试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1796.1轮胎气门嘴第1部分：压紧式内胎气门嘴 GB1796.6 轮胎气门嘴第6部分：气门芯 GB1796.7轮胎气门嘴第7部分：零部件 GB/T12839 9轮胎气门嘴术语及其定义
3术语和定义
GB/T12839界定的术语和定义适用于本文件。
4试验设备、仪器仪表
4
4.1 专用扭矩板手：精度等级为5%。 4.2压力表：示值为0kPa～2500kPa，精度等级为1.6级。 4.3秒表。 4.4 气门嘴密封性试验装置见图1。
5 试验程序
5.1气门嘴的密封性试验
在室温下用扭矩扳手将符合GB1796.6的H01型气门芯以0.23N·m～0.34N·m的装配扭矩安装在CB型的气门嘴芯腔内，AA型气门嘴和AB型气门嘴分别用压芯螺母以0.17N·m～ 0.20N·m的装配扭矩锁紧气门芯。将气门嘴按GB/T1796.1规定的装配扭矩，安装在图1所示的试气装置中。将试气装置放人水中，使气门嘴的嘴口向上，距水面20mm，按GB/T1796.1规定的最大使用压力通人压缩空气，在60s内，观察并记录气门嘴是否有气泡逸出。
安装过程中的夹附气体不视为泄漏。
1 GB/T 9766.1—2015
水
21 1 9 8 10
-正正
说明：
一气源；
一高压软管；液槽；
1、
-
6~ 7-
2——截止阀； 3—调压阀； 4——压力表； 5- 管接头；
8- 气门嘴；
9
气门芯； 10- 试气装置。
图1气门嘴密封性试验装置示意图
5.2 嘴体的装配试验
将符合GB1796.7的六角螺母按GB/T1796.1规定的装配扭矩最高值的1.2倍扭矩安装在相应的嘴体上，在试验过程中观察并记录嘴体是否有滑牙等现象。
