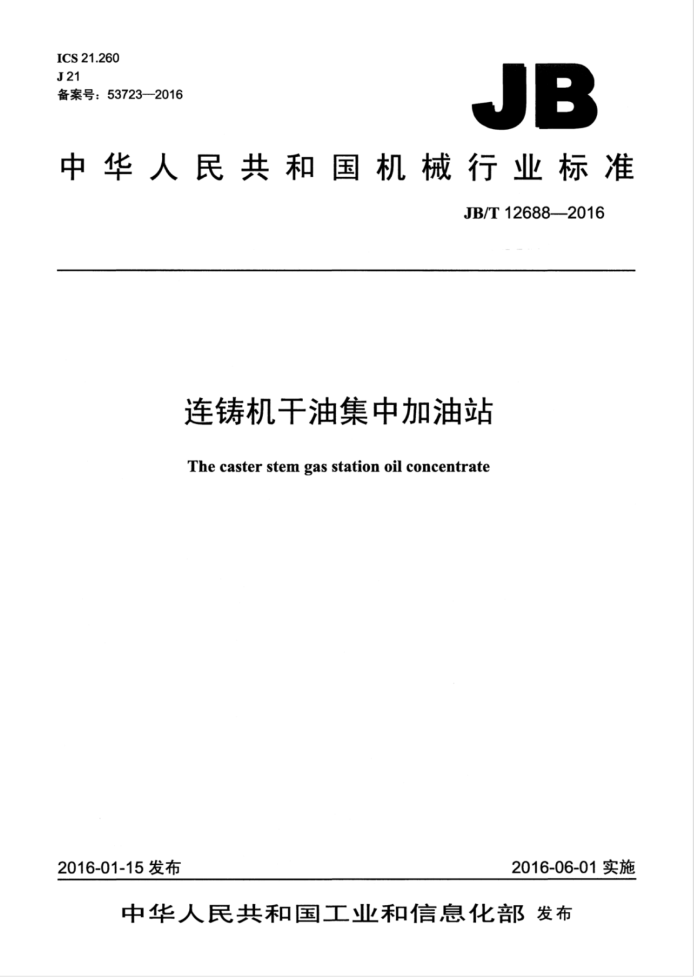

ICS 21.260 J21 备案号：53723—2016
JB
中华人民共和国机械行业标准
JB/T12688--2016
连铸机干油集中加油站
The caster stem gas station oil concentrate
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12688—2016
目 次
前言. 1范围. 2 规范性引用文件.. 3 型式与尺寸 3..原理.. 3.2基本参数.. 3.3 外形尺寸. 3.4 型号及标记示例 4技术要求. 4.1 螺纹连接 4.2 装配. 4.3 运行性能
II
3
4.4 密封性能. 4.5 流量. 4.6 噪声.. 4.7 寿命 5试验方法. 5.1 外观检查 5.2 检测. 5.3 试验系统. 5.4 试验条件. 5.5 空载试验. 5.6 密封试验. 5.7 流量测定， 5.8 噪声测定.. 5.9 寿命试验 67 检验规则
3
标志、包装、运输和贮存. 7.1标志. 7.2 包装.. 7.3 运输.. 7.4 贮存
7
.6
......6
图1 外形尺寸. 图2 试验原理
表1 基本参数 JB/T126882016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：温州市龙湾润滑液压设备厂，温州灵肯润滑科技有限公司。 本标准主要起草人：邵金波、胡理周、刘国兴。 本标准为首次发布。
I JB/T12688-2016
连铸机干油集中加油站
1范围
本标准规定了连铸机干油集中加油站（以下简称加油站）的型式与尺寸、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于油压21MPa以下的连铸机干油集中加油站，也适用于机械设备庞大、纷杂，润滑点数众多的场所。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T191包装储运图示标志 GB/T196一2003普通螺纹基本尺寸 GB/T7306（所有部分） 55°密封管螺纹 GB/T13306标牌
3型式与尺寸
3.1原理
加油站由加油储油罐，配以两台加油泵（1用1备），气源，配接气源处理装置、球阀、电磁阀等组成气路系统，通过电控箱自动有效地输送润滑脂（油）到各个润滑泵站。加油站原理如图1所示。 3.2基本参数
加油站的基本参数应符合表1的规定。
表1基本参数流量
气压 MPa 0.5~0.8
重量 kg 1200
工作油压 MPa
泵每次排量
油箱容积 m
L/h 500
mL 150
21
5
3.3外形尺寸
加油站的外形尺寸应符合图1的规定。 JB/T12688—2016
BH
CH
C H
3000
a
百中百
百中宿
局
品
！
说明：
一储油罐： 2- 一气动泵： 3—分流体； 4—电磁阀：
：
一球阀：气源处理装置。
5- T
图1外形尺寸 JB/T12688—2016
3.4型号及标记示例 3.4.1型号表示方法
GJZ-500
额定流量（L/h）集中加油站
3.4.2标记示例
示例：工作压力为21MPa流量为500L/h的连铸机干油集中加油站，标记为：
GJZ-500连铸机干油集中加油站JB/T12688—2016
4技术要求
4.1螺纹连接
螺纹连接按GB/T196一2003中6H/6g或7H/6g的规定执行，管螺纹按GB/T7306（所有部分）的规定执行。 4.2装配 4.2.1所有零件内外表面应清除灰尘、毛刺及切削液、油污等脏物，并清理干净，方可进行装配。 4.2.2 组装后，其他运动件（活块、气门盖、活接头、套轴等）也能顺畅往复随动，无卡滞现象。 4.3运行性能
空载和公称压力下，加油站运行应均匀、平稳，无卡滞和异常声响现象。 4.4密封性能
加油站在公称压力下应正常可靠；活塞、柱塞移动均匀、平稳，无异常声响；各外部连接处无漏气、 漏油现象。 4.5流量
在公称压力下，其流量不应小于表1的规定值。
4.6噪声
在公称压力下，按常规测定方法，其噪声应在80dB(A之内。 4.7寿命
加油站使用寿命应不低于1200h。 加油站的流量下降达规定值的70%，视为该加油站使用寿命的极限
5试验方法
5.1外观检查
加油站零件加工和装配过程中，其表面质量要求，采用目视法加以检查，应符合4.1、4.2的要求。
3 JB/T126882016
5.2检测
在生产过程中，关键件主要尺寸采用常规量具测量，应符合4.1的要求。 5.3试验系统
试验原理如图2所示。
0
67
H
WH
HZ
说明：
二位二通电磁阀：调压溢流阀：一压力表：球阀：
气动加油泵：一球阀；气源处理装置：二位四通电磁阀：
9一胶管总成： 10 一油箱： 11- 电控箱。
-
6
-
2
7- 8
X
图2试验原理
5.4试验条件
试验应在周围环境温度为10℃～25℃的条件下进行。 试验介质：适用介质为锥入度不低于265×0.1mm（25℃，150g）的润滑脂（NLG10#-3#）。
5.5空载试验
空载运行10min后，其运行性能应符合4.3的规定。 5.6密封试验
将压力调至公称压力的1.25倍，其耐压、密封性能应符合4.4的规定。 5.7流量测定
在公称压力（21MIPa）时，测量加油站每分钟排油量，其值应符合4.5的规定，容器刻度值每格为
