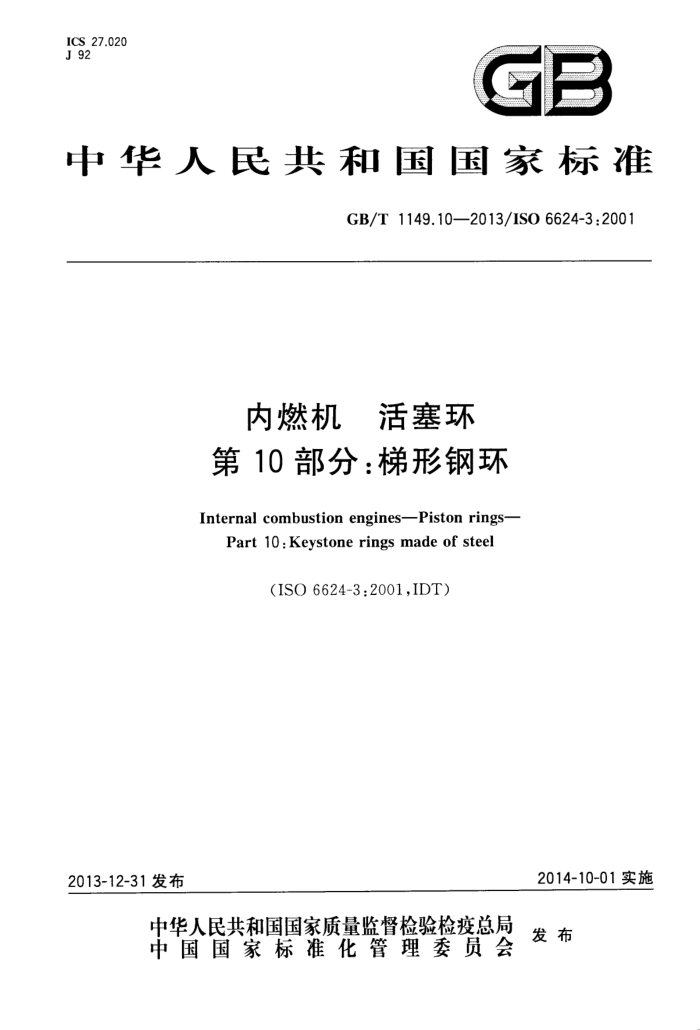

ICS 27.020 J 92
中华人民共和国国家标准
GB/T 1149.10—2013/ISO 6624-3:2001
内燃机 活塞环第 10部分：梯形钢环
Internal combustion enginesPiston rings-
Part 10 : Keystone rings made of steel
(ISO 6624-3:2001,IDT)
2014-10-01实施
2013-12-31 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 1149.10--2013/ISO 6624-3 :2001
目 次
前言 范围
Ⅱ
1
规范性引用文件
2
3概述 N
+
型式和标记示例 5 通用特征? 弹力系数·
10 15 15 24
+
雪++
雪雪量量量
6
规格· 参考文献
r GB/T 1149.10-2013/IS0 6624-3 :2001
前言
GB/T1149《内燃机　活塞环》分为16个部分：
第1部分：通用规则；第2部分：术语；
1 "
第3部分：材料规范；第4部分：质量要求；第5部分：检验方法；第6部分：铸铁刮环；第7部分：矩形铸铁环；第8部分：矩形钢环；第9部分：梯形铸铁环；第10部分：梯形钢环；
—第11部分:楔形铸铁环;
第12部分：楔形钢环；第13部分：油环；第14部分：螺旋撑簧油环；第15部分：薄形铸铁螺旋撑簧油环；第16部分：钢带组合油环。
本部分为GB/T1149的第10部分。 本部分按照GB/T 1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO6624-3:2001（E）《内燃机活塞环第3部分：梯形钢环》（英文
版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T 1149.1--2008　内燃机　活塞环　第1部分：通用规则（ISO 6621-4:2003,IDT); 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177)归口。 本部分起草单位：上海内燃机研究所、南京飞燕活塞环股份有限公司、石家庄金刚内燃机零部件集
团有限公司、安庆帝伯格茨活塞环有限公司、仪征双环活塞环有限公司、福建东亚机械有限公司。
本部分主要起草人：苏晴华、宋建华、刘津东、王星、周月亭、杨静
I GB/T 1149.10--2013/IS0 6624-3:2001
内燃机活塞环第 10部分：梯形钢环
1范围
GB/T1149的本部分规定了活塞环型号为 T、TB、TBA、TM、K、KB、KBA 和 KM的梯形钢制活塞环(以下简称梯形钢环)的基本尺寸特征。
本部分适用于气缸直径从70 mm到160mm的往复式内燃机用的梯形钢环。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO 6621-4内燃机活塞环第 4 部分:通用规则(Internal combustion engines一Piston rings- Part 4 :General specifications)
3概述
梯形钢环的一般特征及其尺寸见图1～图8和表1～表3,通用特征及其尺寸见图9～图15和表4～表9。不同型式梯形钢环的弹力系数见表10和表11，梯形角为6°和15°的梯形钢环的尺寸和弹力分别见表12和表13。
4型式和标记示例
4.1T型——柱面 6°梯形钢环 4.1.1一般特征
尺寸和弹力见表12。 GB/T 1149.10—2013/ISO 6624-3:2001
单位为毫米
X
1
3°6'±12"
6°12'±12'a
LrA
说明：
基准面。
α梯形角的偏差由制造过程产生,并非两侧面角公差的叠加。 基本尺寸。 t=0.005Xh1.
图1T型
4.1.2标记示例
6°柱面梯形钢制活塞环（T）,基本直径dl=90 mm（90）,基本环高 h2.5 mm（2.5），由 CrSi 合金钢制成，材料细级别62（MC62），外圆面全镀铬，最小厚度0.1mm（CR2），符合本部分要求的活塞环标记为：
活塞环 GB/T 1149.10 T-90X2.5-MC62/CR2 4.2TB 型- 对称桶面6°梯形钢环 4.2.1一般特征
对称桶面尺寸见表1。 尺寸和弹力见表12。
2 GB/T 1149.10-2013/ISO 6624-3 :2001
单位为毫米
o6
19
6°12'±12"
说明：
-基准面。 梯形角的偏差由制造过程产生，并非两侧面角公差的叠加。 基本尺寸。
图２TB型
表 1对称桶面环尺寸
单位为毫米
h 26
h1
ha" 1.2 1.6 2.0 2.4 2.8
h 25
h 2?
t2,t3
基本尺寸 1.00
公差 ±0.30 ±0.40
2.0 2.5 3.0 3.5 4.0 h：标准尺寸仅提供参考，只有当供需双方达成一致时，才被使用。
0.40 0.45 0.50 0.55 0.60
1.60 2.05 2.50 2.95 3.40
0.003~~0.015
1.25 1.50 1.75 2.00
±0.50
0.005~~0.020
±0.60
0.005~0.023
4.2.2标记示例
6°对称桶面的梯形钢制活塞环（TB），基本直径d=90 mm（90），基本环高hl一2.5 mm（2.5），由马氏体钢（11%Cr）制成，材料细级别65（MC65），外圆面和侧面氮化（NT），最小氮化层深度外圆面为 0.070mm(070），相邻侧面为0.020 mm，符合本部分要求的活塞环标记为：
3 GB/T 1149.10—2013/ISO 6624-3 :2001
活塞环　GB/T 1149.10 TB-90X2.5-MC65/ NT070
4.3TBA 型-非对称桶面 6°梯形钢环 4.3.1一般特征
非对称桶面尺寸见表2。 尺寸和弹力见表12。
单位为毫米
3°61+12
6°12'±12"a
L0
说明： 1 一 -基准面;
标志。 梯形角的偏差由制造过程产生，并非两侧面角偏差的叠加。 基本尺寸。
2
图3TBA型
表 2非对称桶面环尺寸
单位为毫米
h 26
h1 2.00 2.50 3.00
h 25
tsb
h 2?
t2b
基本尺寸 0.60 0.70 0.80
公差 ±0.20
0.40 0.45 0.55
1.50 1.80 2.10
0~0.007
0.009~~0.030 0.011~-0.035 0.012~ 0.038
±0.25
0~～~0.008 GB/T 1149.10—2013/IS0 6624-3:2001
表2 (续)
h 26
hi
h 25 a
t2 b
t?b
h 2?
基本尺寸 0.90 0.95
公差
3.50 4.00 对于外棱边小倒角的环,h2s 值可以降低。 t2、t3或两者均可根据供需双方协商而改变。
0.60 0.65
2.40 2.80
0.012~0.040 0.013~~0.045
±0.30
0~0.009
4.3.2标记示例
6°非对称桶面的梯形钢制活塞环（TBA），基本直径 dl=90 mm（90），基本环高 hl=2.5 mm（2.5），由马氏体钢（17%Cr）制成，材料细级别66（MC66），外圆面和侧面氮化（NT），最小氮化层深度外圆面为 0.070mm(070），相邻侧面为0.020mm，符合本部分要求的活塞环标记为：
活塞环　GB/T 1149.10　TBA-90X2.5-MC66/ NT070 4.4TM 型- 锥面6°梯形钢环 4.4.1般特征
斜度见表3。 尺寸和弹力见表12。
单位为毫米
F
3
3°6'±12'
M1~M5
6°12'±12'a
说明：
基准面; 一标志。 梯形角的偏差由制造过程产生，并非两侧面角偏差的叠加。 基本尺寸。
图４TM型
