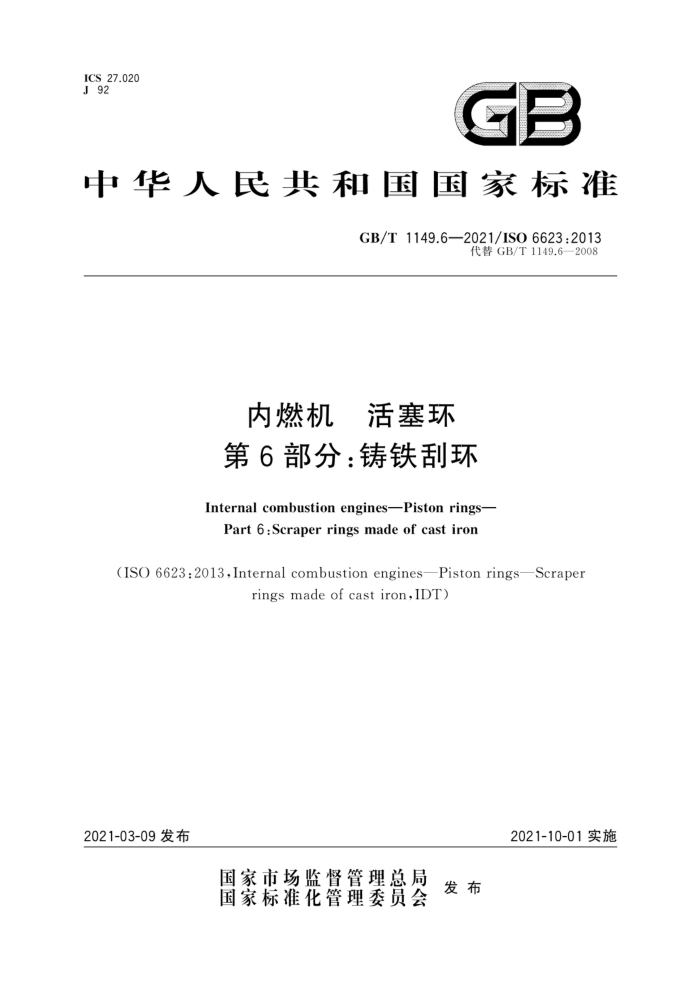

ICS 27.020 J 92
中华人民共和国国家标准
GB/T 1149.6—2021/ISO 6623:2013
代替GB/T1149.6—2008
内燃机 活塞环第6部分:铸铁刮环
Internal combustion enginesPiston rings
S
Part 6 :Scraper rings made of cast iron
(ISO 6623:2013,Internal combustion engines—Piston rings—Scraper
rings made of cast iron,IDT)
2021-03-09 发布
2021-10-01实施
国家市场监督管理总局国家标准化管理委员会
发布
GB/T 1149. 6—2021/ISO 6623:2013
次
目
前言
范围规范性引用文件概述型式和标记示例
2
3
般特征
N型、NM型、E型和EM 型刮环 4.2 N型
4.1
NM型 E型
4.3 4.4 4.5 EM型
5通用特征
N型、NM型、E型和EM型环- 一内棱边倒角 KI 5. 2 NM 型和 EM 型环- -外圆面下工作边上为局部柱面(机加工 LM或珩磨 LP)的锥面环 6 5.3 N型、NM 型、E型和 EM型环- 镀铬喷涂· 5.4 RU型 小凹面的鼻形环和小切台的外切扭曲环(迷你鼻形环和迷你切台环)· 6弹力系数规格
5.1
7
参考文献
GB/T 1149.6—2021/ISO 6623:2013
内燃机活塞环第6部分:铸铁刮环
1 范围
GB/T 1149 的本部分规定了活塞环型号为 N、NM、E 和 EM 的铸铁刮环的基本尺寸特征。 本部分适用于气缸直径从 30 mm~200 mm 用于道路车辆和其他用途的往复式内燃机用的铸铁
刮环。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 6621-4 内燃机 活塞环第 4 部分:通用规则(Internal combustion engines一Piston rings- Part 4: General specifications)
3概述
刮环型式见表1~表 2及图1~图 5,通用特征及其尺寸见表 3~表5及图 6~图9。不同型式环的弹力系数见表6和表7,刮环的尺寸和弹力见表8和表9。
表8和表9分别供两种径向厚度的环选择:
径向厚度为“常规”;径向厚度为“D/22”。
本部分中的通用特征和尺寸表均给出宽泛的变量范围,设计者在选择特定的活塞环时应根据活塞环的工作条件进行选择。
设计者在进行选型前,需结合考虑ISO 6621-3[4}和ISO 6621-4 规定的材料规范和技术要求
4型式和标记示例
4.1N型、NM 型、E型和EM型刮环一一一般特征
N 型、NM型、E型和 EM 型刮环的一般特征见图1。 注:尺寸和弹力见表8和表9。
GB/T 1149. 6—2021/ISO 6623:2013
aN型、NM型、E型和EM刮环的X局部剖面图分别详见4.2、4.3、4.4和4.5以及图2、图3、图4和图5。
图1N型、NM型、E型和EM型
4.2N型
4.2.1柱面鼻形环(凹切台)
一般特征见图 1 和图 2(hl<1.5 mm 的环除外)。
说明:
-基准面; 2— -TOP面标志。 a环闭合时,此棱边应与气缸内壁接触 b见表1。
1
图2 N型(图1的X局部剖面图)
