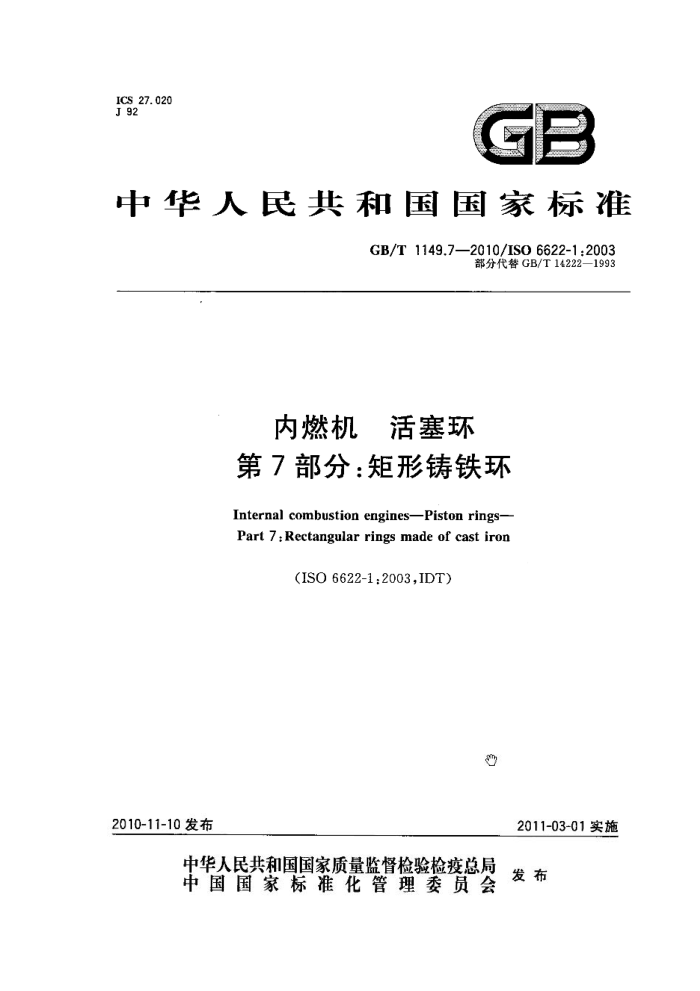

ICS_ 27. 020 J 92
中华人民共和国国家标准
GB/T1149.7—2010/ISO6622-1:2003
部分代替GB/T14222—1993
内燃机 活塞环第7部分：矩形铸铁环 Internal combustion engines-Piston rings- Part 7: Rectangular rings made of cast iron
(ISO6622-1.2003.IDT)
2010-11-10发布
2011-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T1149.7—2010/1SO 6622-1:2003
目 次
前言范围
1 2.
规范性引用文件概述型式和标记示例通用特征弹力系数规格.
牛
5 6 7
5
12 12 27
参考文献 GB/T 1149.7--2010/1S06622-1:2003
前言
GB/T1149内燃机活塞环3分为16个部分：
一第1部分：通用规则：第2部分：术语：第3部分：材料规范：第4部分：质量要求：第5部分：检验方法* 第6部分：铸铁刮环第7部分：矩形铸铁环：第8部分：矩形钢环：第9部分：梯形铸铁环：第10部分：梯形钢环；第11部分：锲形铸铁环：第12部分：楔形钢坏：第13部分：油环；第14部分：螺旋撑黄油环：第15部分：薄形铸铁螺旋撑簧油环：第16部分：钢带组合油环。 本部分为GB/T1149的第7部分。 本部分等同采用ISO6622-1：2003内燃机活塞环第1部分：矩形铸铁环》（英文版）。 本部分等同翻译ISO6622-1：2003。
-.
为便于使用，本部分做了如下编辑性修改：
“ISO6622本部分"改为“本部分”；删除了国际标推的前言和引言；对ISO6622-1：2003中引用的ISO6621-4：2003，用已被采用为我国的标准代替。
本部分是对GB/T14222一1993《内燃机活塞环矩形环》矩形铸铁环内容的修订。本部分与 GB/T14222-1993的主要区别是：
-GB/T14222—1993为等效采用ISO6622-1：1986和ISO/TR6622-2:1988，而本部分为等同采用ISO6622-1：2003
本部分自实施之日起代替GB/T14222—1993中矩形铸铁环内容。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177)归口。 本部分起草单位：上海内燃机研究所、仪征双环活塞环有限公司、福建东亚机械有限公司、安庆帝伯
格茨活塞环有限公司。
本部分主要起草人：苏晴华、孟才喜、吉斌杰、王星、钟君杰。 本部分所代替标的历次版本发布情况为： -GB1149—1982;
GB/T14222—1993
1 GB/T1149.72010/ISO6622-1:2003
内燃机活塞环第7部分：矩形铸铁环
1范围
GB/T1149的本部分规定了活塞环型号为R、B、BA和M的矩形铸铁制活塞环（以下简称矩形铸铁环）的基本尺寸特征。
本部分适用于气缸直径不大于200mm的往复式内燃机用的矩形铸铁环，在类似条件下工作的压缩机用的矩形铸铁环也可参照使用。 2规范性引用文件
下列文件中的条款通过GB/T1149的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1149.1-2008内燃机活塞环第1部分：通用规则（ISO6621-4:2003,IDT)） 3概述
矩形铸铁环型式见表1～表3及图1～图4，通用特征及其尺寸见表4～表8及图5～图31。不同型式环的弹力系数见表9和表10，矩形铸铁环（径向厚度为“常规”或"D/22”）的尺寸和弹力分别见表11和表12。 4型式和标记示例 4.1 R型— 一柱面矩形环 4.1.1一般特征
尺寸和弹力见表11和表12。
Fd
IA
hd
一基面。
E:
*+=0.005Xhl .
图1R型
1 GB/T1149.7—2010/ISO6622-1.2003
4.1.2标记示例
柱面矩形环（R），基本直径dl=90mm(90）基本环高hl=2.5mm（2.5），由不经热处理的灰铸铁制成，材料细级别12（MC12），全部表面磷化处理（PO），符合本部分要求的铸铁制活塞环标记为：
活塞环GB/T1149.7R-90X2.5-MC12/PO 4.2B型一桶面矩形环 4.2.1一般特征
尺寸和弹力见表11和表12。
Fa
Chg)
F
f25 H27
一基推面。 1见表1.
图2B型
表1对称桶面压缩环测量高度（z：）和桶面尺寸
单位为毫米
hi26
hs"
h:
ha7
tz+tsb
has
基本尺寸 0.60 0.75 0.85 1. 00 1. 25 1.50 1.75 2.00 2.25
公差 ±0.20 ±0.25 ±0.30 ±0.30 ±0.40 ±0.50 ±0.50 ±0.60 ±0.60
1. 2 1. 5 1.75 2. 0 2.5 3. 0 3. 5 4.0 4.5 a对于外棱边小倒角的环，12s值可以降低。 bt，a可以在棱边尺寸之间变化。 Cn测量尺寸仅提供参考，只有当供需双方达成一致时，才被使用。
0.30 0.35 0.35 0.40 0.45 0.50 0.55 0.60 0. 65
0.90 1.15 1.35 1.60 2.05 2.50 2.95 3.40 3.85
0.003-0.012
0.60 0.80 1.00 1, 20 1.60 2. 00 2. 40 2.80 3. 20
0.003--0.015
0.005-0.020
0.005-0.023
5 GB/T1149.7—2010/IS06622-1.2003
4.2.2标记示例
桶面矩形环（B）基本直径d一90mmc90），基本环高，=2.5mm(2.5）由热处理球墨铸铁制成，材料细级别51（MC51），外圆面全镀铬，最小厚度为0.15mm（CR3），符合本部分要求的铸铁制活塞环标记为：
活塞环GB/T1149.7B-90×2.5-MC51/CR3 4.3BA型- 不对称桶面矩形环1.5mm 4.3.1—般特征
尺寸和弹力见表11和表12。
h25
har.
一基推面；标志。
图3BA型表2桶面尺寸
单位为毫米
A
hz5*
ht
Ihz7 1. 15 1. 35 1.50 1.80 2.10 2.40 2.80 3.20
t2h
tab
基本尺寸 公差
±0.15 ±0.20
1.5 1. 75 2.0 2. 5 3.0 3. 5 4.0 4. 5 a对于外校边小倒角的环，任值可以降低。 bt2~ts或两者均可根据供需双方协商而改变
0.35 0.35 0.40 0.45 0.55 0.60 0. 65 0.70
0.50 0.55 0.60 0.70 0. 80 0. 90 0. 95 1.05
0-~0.005
0.0070.022 0.008--0.025 0.009--0.030 0.011-0.035 0.012--0.038 0.012-0.040 0.013-0.045 0.015~0.050
0--0.007
0~0.008
±0.25
±0.30
0~0.009
±0.35
0-~0.010
4.3.2标记示例
不对称桶面矩形环（BA）基本直径d，一90mm（90），基本环高h：=2.5mm(2.5），由热处理马氏
3 GB/T1149.72010/IS06622-1:2003
体球墨铸铁制成，材料细级别51(MC51）外圆面全镀铬，最小厚度为0.15mmrCR3），符合本部分要求的铸铁制活塞环标记为：
活塞环GB/T1149.7BA-90X2.5-MC51/CR3 4.4M型—锥面矩形环 4.4.1一般特征
尺寸和弹力见表11和表12。
F:
1 M2-~M5
一基准面； 2- 标惠。
图4M型表3斜度
单位为分
外阅面车削的无镀层环/外圆面磨削的镀铬/喷涂环/外圆面不经磨削的镀铬环
（上侧面）内倒角或内切台斜度
（下侧面）内倒角或内切台斜度
代号
公差
斜度
公差
公差一
+40 +50
10 30 60 90 120
10 30 60 90 120
M1" M2 M3 M4 M5
-
+6
60 90 120
+60 心
0
a对于外圆罐面不经磨削的镀铬环，其公差应增加10（例+M3=60.对M型环，其公差为：+ +6°而对具有F或 IW和 IFU或 IWU特征的环,则公差为;+7")。 bIF或IW和IFU或IWU结构在图22和图25中说明。 cM斜度不适用于1≤1.5mm的环或外圆面为部分柱面的锥面环。 d对于斜度为M3M4和M5的反扭曲的锥面环，其扭曲角度不应超过最小斜度的90%。
4.4.2标记示例
外圆面斜度为10的锥面矩形环（M1）基本直径d1一90mm（90），基本环高h一2.5mm（2.5）由经热处理的灰铸铁制成，材料细级别23（MC23），外圆面镶嵌喷涂，最小厚度0.1mm（SC2F）符合本部分要求的铸铁制活塞寒环标记为： 4. GB/T1149.7—2010/ISO 6622-1:2003
活塞环GB/T1149.7M1-90X2.5-MC23/SC2F 5通用特征 5.1R型—柱面矩形环 5.1.1无镀层环
一标志。
1
图5 5无镀层R型环
5.1.2 镀铬或喷涂环 5.1.2.1全镀层环
1—标志。
图6 全镀层R型环
5.1.2.2半镶嵌环
1—标志。
图7 半键嵌R型环
5.1.2.3 镶嵌环（不推荐用于镀铬环）
1—标志。
图8 镶嵌R型环
5.2B型- 一桶面矩形环 5.2.1无镀层环
一标志。
:
图9 无镀层B型环
