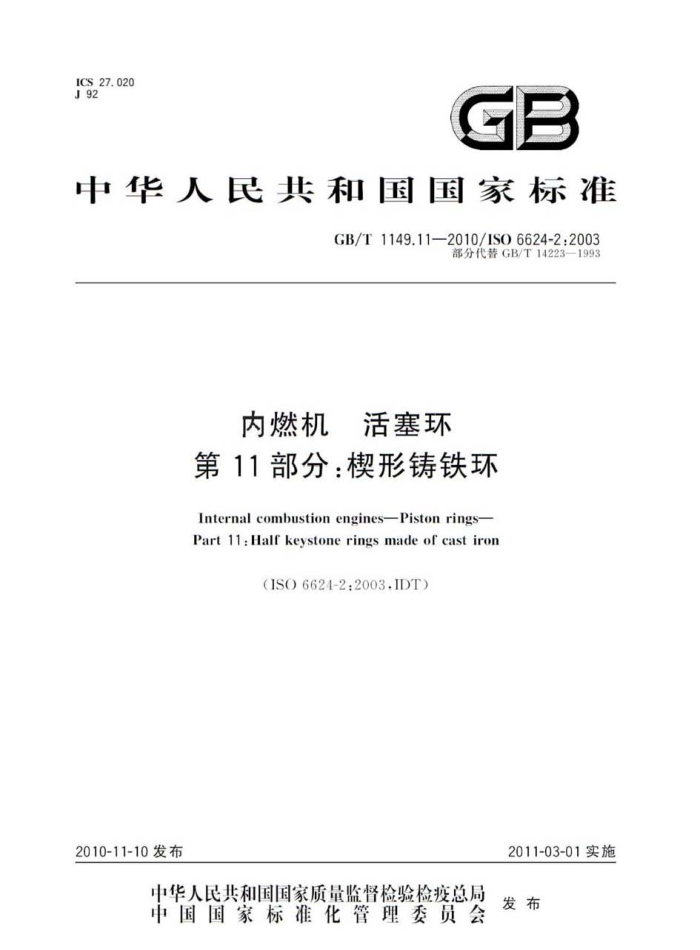

ICS27.020 J92
GB
中华人民共和国国家标准
GB/T1149.11—2010/ISO 6624-2:2003
部分代替GB/T142231993
内燃机 活塞环第11部分：形铸铁环
Internal combustion engines-Piston rings- Part 11:Half keystone rings made of cast iron
(ISO6624-2:2003.IDT)
2011-03-01实施
2010-11-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T1149.11-2010/ISO6624-2:2003
目 次
前言 I 范围 2 规范性引用文件 3 概述
...
型式和标记示例通用特征弹力系数规格
4 LO 6
+
S
参考文献
18 GB/T1149.11—2010/ISO6624-2:2003
前言
GB/T1149内燃机活塞环》分为16个部分：
第1部分：通用规则；第2部分：术语；第3部分：材料规范：第4部分：质量要求；第5部分：检验方法；第6部分：铸铁刮环；第7部分：矩形铸铁环：第8部分：矩形钢环；第9部分：梯形铸铁环：第10部分：梯形钢环：第11部分：楔形铸铁环：第12部分：楔形钢环：第13部分：油环；第14部分：螺旋撑簧油环：第15部分：薄形铸铁螺旋撑簧油环：第16部分：钢带组合油环
本部分为GB/T1149的第11部分本部分等同采用ISO6624-2：2003《内燃机活塞环第2部分：楔形铸铁环》（英文版）。 本部分等同翻译ISO6624-2：2003 为便于使用，本部分做了如下编辑性修改：
“ISO6624本部分”改为“本部分”：用小数点符号“”代替作为小数点的“，”；删除了国际标准的前言和引言：本部分对JS06624-2：2003中采用的其他国际标准：凡已被采用为我国标准的·用我国标准代替相应的国际标准。
本部分代替GB/T14223一1993《内燃机活塞环梯形环和楔形环》中的楔形铸铁环部分。本部分与GB/T14223一1993中楔形铸铁环部分相比，主要技术内容变化如下：
扩大了缸径范围，增加了规格（见第1章和表6.GB/T14223一1993的表13）：增加了通用特征中的尺寸参数值（见表1和表2）：将喷钼全部修改为喷涂（见第5章，GBT14223一1993的第3章）；增加了镀/涂层厚度的规定（见表3）；增加了弹力修正系数（见表4和表5）：修改了部分尺寸参数（见表6.GB/T14223—1993的表13）。
本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口本部分起草单位：上海内燃机研究所、安庆帝伯格茨活塞环有限公司、仪征双环活塞环有限公司、福
建东亚机械有限公司、南京飞燕活塞环股份有限公司、山东恒圆活塞环有限公司。
1 GB/T1149.11—2010/ISO6624-2:2003
本部分主要起草人：苏晴华、王星、刘于喜、吉斌杰、曹新云、丁业武、钟君杰本部分所代替标准的历次版本发布情况为：
GB11491982: GB/T14223—1993。
1 GB/T1149.11—2010/ISO6624-2:2003
内燃机 活塞环第11部分：楔形铸铁环
1 范围
GB/T1149的本部分规定了活塞环型号为HKHKB的楔形铸铁活塞环（以下简称楔形铸铁环）的基本尺寸特征。
本部分适用于气缸直径从38mm到160mm的往复活塞式内燃机用的楔形铸铁环。 2规范性引用文件
下列文件中的条款通过GB/T1149的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本部分。
GB/T1149.12008内燃机活塞环 第1部分：通用规则（ISO6621-4：2003.IDT） 3概述
标
楔形环型式见图1、图2和表1.通用特征及其尺寸见图3~图8和表2表3不同型式环的弹力系数见表4和表5，楔形环的规格和弹力见表6。
3
型式和标记示例注：锲形环的侧面角·其定义和满量方法同梯形环（见GB/T1149.5）
4
4.1HK型—柱面7°楔形环 4.1.1通用特征
尺寸和弹力见表6。 h，值由h，+0.05mm计算面得。
店
12012
5
12A
1基准面。 2—标志。 基本尺寸 b/-0.006×h
图1HK型
1 GB/T1149.112010/IS06624-2.2003
4.1.2标记示例
模形角为7的铸铁柱面楔形环（HK）.基本直径d=90mm90）.基本环高h-1.5mm（1.5），热处理马氏体球墨铸铁材料细级别53（MC53）制造，外圆面镀铬，最小厚度0.1mm（CR2），符合本部分要求的活塞环标记为：
活塞环GB/T1149.11HK-90X1.5-MC53/CR2 4.2HKB型—桶面7°楔形环 4.2.1通用特征
尺寸和弹力见表6。 h，值由h十0.05mm计算面得。
店
D
712±012
F
1基准面。 2标志。 a基本尺寸 bz=0.006Xh.
图2HKB型
表1测量高度（hs）和对称桶面环的桶面尺寸
单位为毫来
hai
hiss
hn
higa
ta.la
h
基本尺寸 0.50 0.60
公差 ±0.15 ±0.20
0.75 0.90
0,50 0.60
0.25 0.30
1.0 1.2
0.003~0.012
2 GB/T1149.11-—2010/IS06624-2.2003
表1(续）
单位为毫米
hze
hx 0.80 1,00 1.20 1,60 2.00 2. 40
hu 1.15 1.35 1,60 2.05 2.50 2,95
t
4
hes
基本尺寸 0.75 0.85 1.00 1.25 1.50 1.75
公差 ±0.25 ±0,30 ±0.30 ±0,40 ±0.50 ±0.50
1.5 1.75 2.0 2.5 3.0 3.5 测量高度（）仅供参考，由供需双方协商决定
0.35 0,35 0.40 0, 45 0.50 0.55
0.003~0.015
0,005~0.020
a
4.2.2标记示例
楔形角为7的铸铁桶面形环（HKB）.如基本直径d，90mm（90），基本环高h=1.5mm（1.5），不经热处理灰铸铁一材料细级别12（MC12）制造，外圆面全镀铬，最小厚度0.1mm（CR2），符合本部分要求的活塞环标记为：
活塞环GB/T1149.11 HKB-90X1,5-MC12/CR2 5通用特征 5.1HK型和HKB型- 模形环 5.1.1无镀层环
a)HK型
b)HKB型
1标志，
图3 3无镀层环
5.1.2镀铬或喷涂环 5.1.2.1全镀层环
aHK型
b)HKB型
1标志。
图4全镀层环
4 GB/T1149.112010/ISO6624-2:2003
5.1.2.2 半镶嵌环
a)HK型
b)HKB型
1一标志，
图5半镶嵌环
5.1.2.3镶嵌环
镀铬环不推荐采用镶嵌结构。
HK型
b)HKB型
1—标志。
图6镶嵌环
5.2棱边倒角 -HK型和HKB型环的外/内棱边倒角（KA，KD
维分享 www.bzfxwcom
DHK
SY
45±5
图7外/内棱边倒角（KA，KD
表2尺寸KA和KI
单位为毫米
d 38≤d,<50 50≤d125 125d≤160
KA 0.2max 0,3±0.1 0.4±0.1
KI 0.2max 0.3±0.15 0.4±0:15
