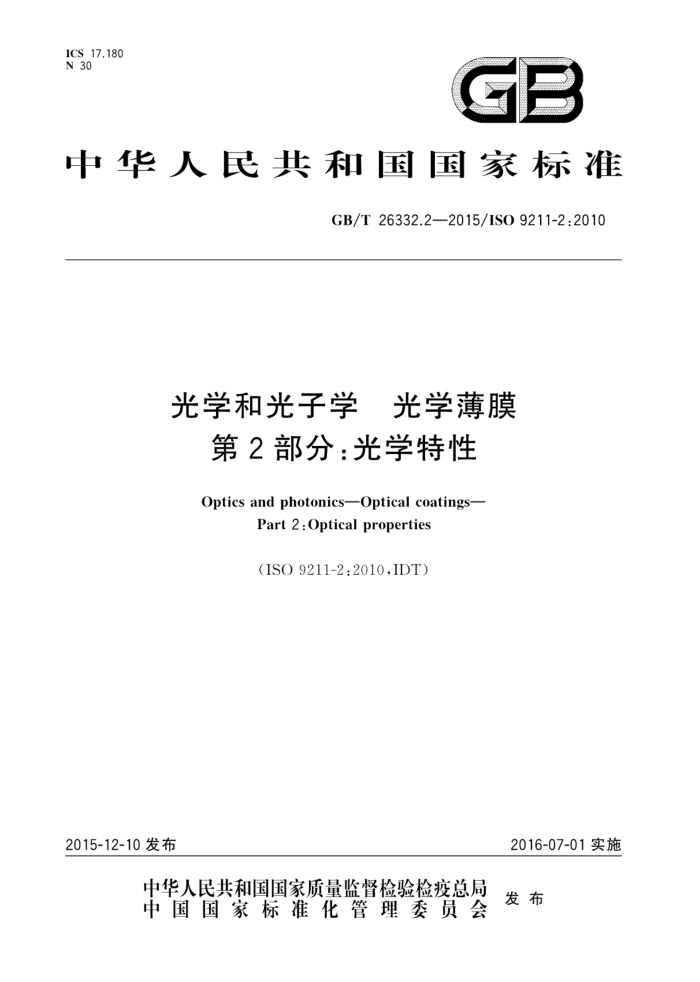

ICS 17.180 N 30
GB
中华人民共和国国家标准
GB/T26332.2—2015/ISO9211-2:2010
光学和光子学 光学薄膜
第2部分：光学特性
OpticsandphotonicsOpticalcoatings-
Part 2 : Optical properties
(ISO9211-2:2010.IDT)
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26332.2—2015/ISO9211-2:2010
目 電次
前言
m
范围规范性引用文件术语和定义光学特性技术指标的表述测量条件光谱特性的数值表述与图示 6.1 概述 6.2 光谱特性的数值表述规则
1
2
3
4
5
6
光谱特性的图示规则
6.3
主要光学功能的图示
6.4
附录A（规范性附录） 滤光和分色功能的补充术语和定义
10 GB/T26332.2—2015/ISO9211-2:2010
前言
GB/T26332《光学和光子学 光学薄膜》分为4个部分：
第1部分：定义；第2部分：光学特性；第3部分：环境适应性；第4部分：规定的试验方法。
本部分为GB/T26332的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO9211-2：2010《光学和光子学光学薄膜 莫第2部分：光学特性》
（英文版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T26332.12010光学和光学仪器光学薄膜第1部分：定义（ISO9211-1：1994，IDT）本部分由中国机械工业联合会提出并归口。 本部分起草单位：沈阳仪表科学研究院有限公司、浙江大学、大连化学物理研究所、同济大学、沈阳
汇博光学公司、杭州科汀光学技术有限公司、国家仪器仪表元器件质量监督检验中心。
本部分主要起草人：费书国、高鹏、阴晓俊、顾培夫、章岳光、孙龙、王占山、赵帅锋、李野、宋姝、程鑫彬、 王瑞生、王锋、邓淞文、徐秋玲、殷波、张玲玲
I GB/T26332.2—2015/ISO9211-2:2010
光学和光子学光学薄膜
第2部分：光学特性
1范围
GB/T26332规定了在光学元器件及基片表面镀制的光学薄膜的应用功能分类、技术指标的标准表述形式、常规特性及试验测量方法，但不拟用于规定镀制方法
本部分规定了如何表述光学薄膜的光学特性以及如何图示其光谱特性。 本部分不适用于眼科光学（眼镜）的光学薄膜，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO9211-1光学和光子学光学薄膜第1部分：定义（Opticsandphotonics-opticalcoatings Part 1:Definitions)
3术语和定义
ISO9211-1界定的术语和定义适用于本文件
4光学特性技术指标的表述
在表述光学特性技术指标时，应给出人射介质和出射介质的折射率。当人射角0不为0°或为某一范围时，应指明人射光的偏振态。若未指明，则认为是非偏振光
为全面表述光学薄膜，应采用最小组合的光学特性进行表述。光学薄膜的光学特性：t（入）、β（入）、 α（入）、D（入）和△Φ（入），应按6.2的要求进行说明。其他光学特性（如散射或色度参数等），可由供求双方根据需求协商确定
5测量条件
分光特性的测量条件应遵从供求双方的约定。测量条件（包括入射角、偏振态、光谱范围和测量光
的带宽等）应根据测量方法及原理、所用的测量仪器确定。应详细记录测量条件，以便核查检验。
6光谱特性的数值表述与图示
6.1概述
本部分规定了光学薄膜光谱特性的表述规则。
1 GB/T26332.2—2015/ISO9211-2:2010
6.2 光谱特性的数值表述规则
数值表述与图示是对光学薄膜光谱特性表述的不同形式，数值表述采用如下结构的不等式：（下限项)<或≤（光谱特性项)<或≤（上限项）。 示例1：（下限项)<(光谱特性项)≤（上限项）若该光谱特性只有单一边界，则此不等式可只包含两项。 示例2： (光谱特性项)≤(上限项)或(光谱特性项)>(下限项）光谱特性数值表述（见表2)的各组成部分要素见表1。 注：若无特别说明，符号和β分别代表镜面条件下的透射比和反射比。实际应用中，透射比和反射比β也可用
相应的透射率T和反射率R代替。
表 1 光谱特性数值表述的要素
波长(或波数)范围或单点
下限(下标L) i=1,2,... Zu Zt→Z+b <或《 Z (, ~)(+1 ,0) Z ave,Li
比较符号 光谱特性 波长（或波数），入射角 比较符号 上限（下标U) Z所代表的参数
i=1,2,...
i=1,2,...
<或≤ Z (入;~入:+1,0)或(A:0) <或≤ Zui
D或
<或《 Zu→Zu++h paD或神 <或≤ Z ave.ui
<或≤ Z ave (>; ~入+1,0) <或 2. (,~+1)或(:0) <或《 Z.s.u
,D,或 T-p.a,或D
.s .. s nel. Z g.Li Z p-urL
<或≤ Z.ae.U t-p.a,或D
<或≤ Z s are (入~+1,0) <或≤ Z, (;~Ai+1,0)或(A;0) <或》 Zg.u
t-p.α,或 D
<或《 [ p.. Tpa,或D
<或《 Z p-ave (入; ~入 +1,0)
如有必要，可列出不同波长（或波数)范围和/或不同波长（或波数）点的每一个光学特性。 如果没有特别指明入射角0，认为是0°。 对于特殊应用，可以使用人射角范围（0：～2）来代替单一人射角。 如果给出的人射角θ不是0°或为某一范围值，且没有指明s-偏振和p-偏振，则认为是非偏振光。 箭头→表示从入；处的值ZL到入:+1处的值Zu+1是线性变化的（相应的从入；处的值Zu:到入i+1处的值Zui+1也是线性变化的）
表 2 光谱特性数值表述示例
指定代码
光谱特性（数值表述）
AB
0.75→0.60 吸收功能（absorbingfunction）
RE
p(400nm~700nm)>0.98 Pav(400nm~700 nm)≥0.995 0.85≤r(535nm~565nm)≤0.95
反射功能（reflectingfunction）
FI-BP
r(400 nm~515 nm)<0.05 r(585nm~720nm)<0.15 89≤（10.6μm，45)≤91°
带通滤光功能（filtering function of bandpasstype)
PC
相移功能（phase changing function）
p(10.6μm,45°)>0.97 p(450nm~650nm.45)>0.95 p（450nm~650nm，45)<0.05
PO
偏振功能（polarizingfunction）指定代码见ISO9211-1:2010中表1。
2
