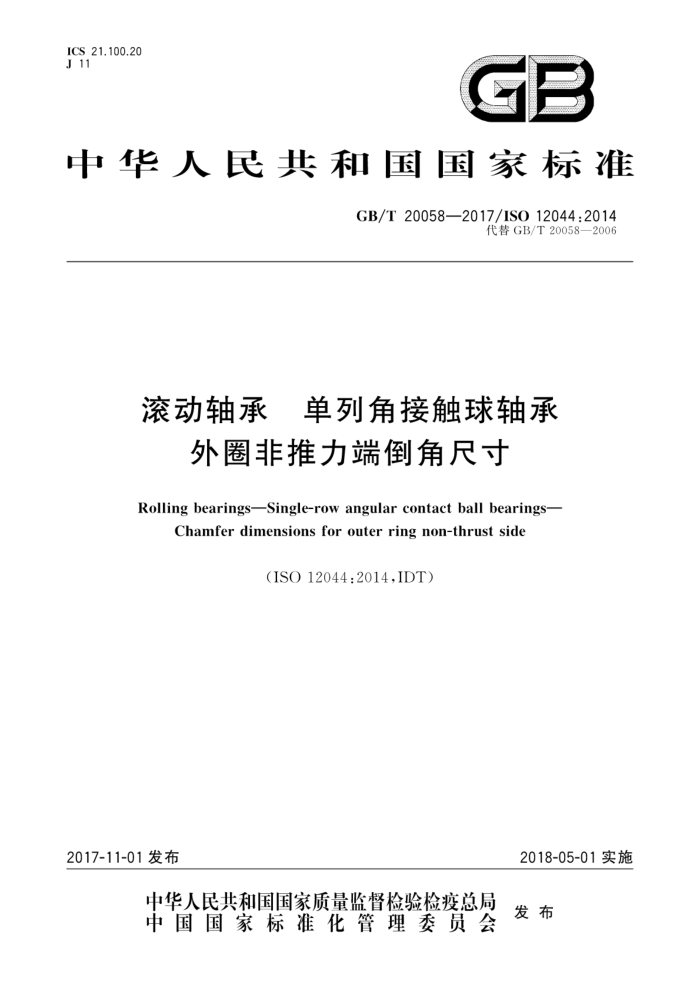

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T20058—2017/ISO12044:2014
代替GB/T20058—2006
滚动轴承 单列角接触球轴承
外圈非推力端倒角尺寸
Rolling bearingsSingle-row angular contact ball bearings
Chamfer dimensions for outer ring non-thrust side
(ISO12044:2014,IDT)
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准
滚动轴承 单列角接触球轴承
外圈非推力端倒角尺寸 GB/T20058—2017/ISO12044:2014
×
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2017年11月第一版
*
书号：155066·1-58376
版权专有 侵权必究 GB/T20058—2017/ISO12044:2014
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T20058一2006《滚动轴承单列角接触球轴承外圈非推力端倒角尺寸》，与
GB/T20058一2006相比，除编辑性修改外，主要技术变化如下：
修改了范围的表述（见第1章，2006年版的第1章）；调整了规范性引用文件（见第2章，2006年版的第2章）；增加了术语和定义（见第3章）；修改了部分符号和定义（见第4章，2006年版的第3章）；将倒角尺寸作为单独一章（见第5章，2006年版的第4章）；增加了部分尺寸段单列角接触球轴承的外圈非推力端倒角尺寸（见表1，2006年版的表1）；增加了参考文献（见参考文献）。
本标准使用翻译法等同采用ISO12044：2014《滚动轴承单列角接触球轴承 外圈非推力端倒角尺寸》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T6930一2002滚动轴承词汇（ISO5593：1997IDT） GB/T7811—2015滚动轴承 参数符号（ISO15241：2012，IDT）
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：浙江兆丰机电股份有限公司、襄阳汽车轴承股份有限公司、浙江优特轴承有限公
司、浙江省新昌新轴实业有限公司、洛阳轴承研究所有限公司。
本标准主要起草人：康乃正、张雷、郑子勋、庞启兴、孔爱祥、杜晓宇。 本标准所代替标准的历次版本发布情况为：
GB/T20058—2006。
1 GB/T20058—2017/ISO12044:2014
滚动轴承 单列角接触球轴承
外圈非推力端倒角尺寸
1范围
本标准规定了单列角接触球轴承外圈非推力端的倒角尺寸，其倒角尺寸与ISO151所规定的不同。本标准适用于接触角不超过30°的直径系列为9、0和2的轴承，以及接触角超过30°的直径系列为 2和3的轴承。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
ISO5593滚动轴承词汇（Rollingbearings—Vocabulary） ISO15241滚动轴承参数符号（Rollingbearings—Symbolsforphysicalquantities）
3术语和定义
ISO5593界定的术语和定义适用于本文件。
4符号
ISO15241给出的以及下列符号适用于本文件，除另有说明外.图1中所示符号和表1中所示数值均表示公称尺寸 d：轴承内径 r1：外圈非推力端倒角尺寸 r1min：外圈非推力端最小单一倒角尺寸 α：接触角
1 GB/T 20058—2017/1S0 12044:2014
+
注1：对于串联安装，检查相组配轴承的套圈端面之间具有足够的接触面。 注2：本图为一种设计示例
图1单列角接触球轴承外圈非推力端倒角尺寸
5倒角尺寸
单列角接触球轴承外圈非推力端倒角尺寸见表1。 表1规定了图1所示倒角尺寸r，的最小单一尺寸r1amie。对应表1中r1mia的最大单一倒角尺寸参
见,ISO582[2]
表1倒角尺寸
单位为毫米
T 1smis
直径系列
直径系列
d
9
0 a≤30° 0.1 0.1 0.1 0.1 0.1
2
2
3
α>30°
0.1 0.1 0.1 0.1 0.1
0.15 0.15 0.3 0.3 0.3
0.15 0.15 0.3 0.3 0.3
0.15 0.3 0.3 0.6 0.6
8 9 10 12 15
17 20 25 30 35
0.1 0.15 0.15 0.15 0.15
0.1 0.3 0.3 0.3 0.3
0.3 0.3 0.3 0.3 0.3
0.6 0.6 0.6 0.6 0.6
0.6 0.6 0.6 0.6 1
2 GB/T20058—2017/ISO12044:2014
表1(续)
单位为毫米
r 1smin
直径系列
直径系列
d
2
9
0 α≤30° 0.3 0.3 0.3 0.6 0.6
2
3
α>30°
0.15 0.15 0.15 0.3 0.3 0.3 0.3 0.3 0.3 0.6
0.6 0.6 0.6 1 1
40 45 50 55 60
0.6 0.6 0.6 0.6 0.6
I 1 1 - 1.1
0.6 0.6 0.6 1 1
1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.5 1.5 1.5 1.5 1.5 2 2 2 2
65 70 75 80 85
1 1 1 1 1
0.6 0.6 0.6 0.6 0.6
90 95 100 105 110
0.6 0.6 0.6 0.6 0.6
0.6 0.6 0.6 1 1
1 1.1 1.1 1.1 1.1
1 1.1 1.1 1.1 1.1
120 130 140 150 160 170 180 190 200 220
0.6 0.6 0.6 1 1
1.1 1.1 1.1 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
1 1 1 1 1
1.1 1.1 1.1 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
1.1 1.1 1.1 1.1 1.1 1.1
1 1 1 1 1
240
1
2 80
GB/T200582017/IS012044:2014
参考文献
[1] ISO 15 Rolling bearingsRadial bearingsBoundary dimensions,general plan [2] ISO 582 Rolling bearingsChamferdimensionsMaximum values
