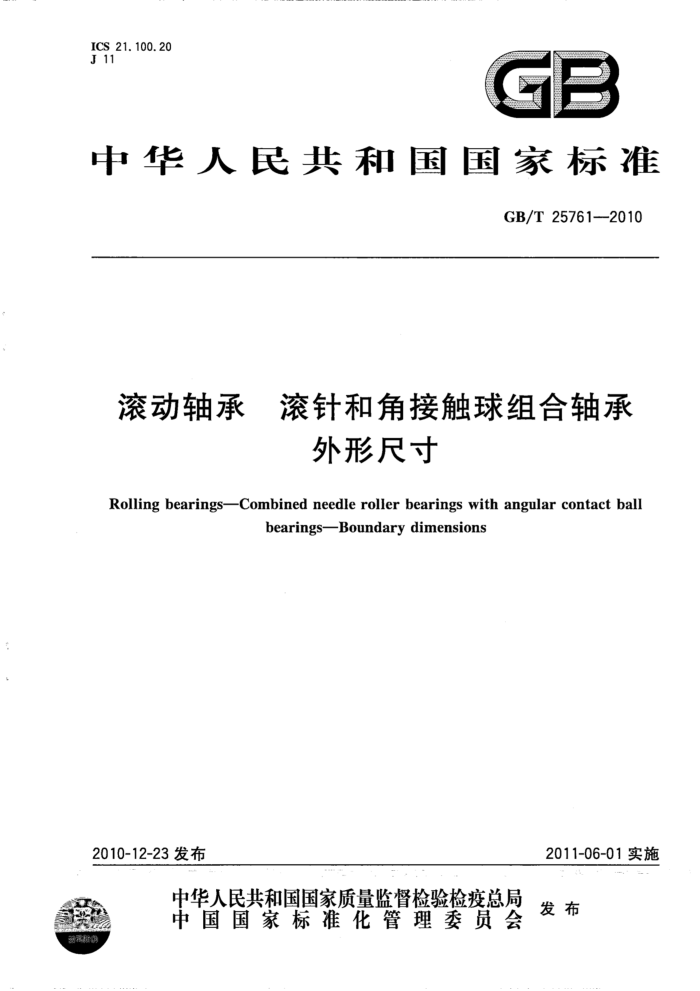

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T257612010
滚动轴承 滚针和角接触球组合轴承
外形尺寸
Rolling bearings-Combined needle roller bearings with angular contact ball
bearingsBoundary dimensions
2011-06-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 257612010
前 言
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、镇江飞亚轴承有限责任公司。 本标准主要起草人：徐振宇、宋晓梅、贺健。
I GB/T257612010
滚动轴承 滚针和角接触球组合轴承
外形尺寸
1范围
本标准规定了滚针和角接触球组合轴承（以下简称组合轴承）的外形尺寸。 本标准适用于组合轴承的设计和选型。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T274—2000滚动轴承倒角尺寸最大值(idtISO582：1995） GB/T6930—2002滚动轴承词汇（ISO5593：1997，IDT)
3术语和定义
GB/T6930--2002确立的术语和定义适用于本标准。
符号（见图1、图2) 下列符号适用于本标准。 除另有说明外，图中所示符号和表中所示数值均表示公称尺寸。 B：组合轴承宽度 B1：组合轴承双半内圈总宽度 D：组合轴承外径 d:组合轴承内径 r：倒角尺寸 rmin：最小单一倒角尺寸
4
5结构型式 5.1 滚针和角接触球组合轴承的结构型式见图1。 5.2滚针和三点接触球组合轴承的结构型式见图2。 GB/T25761—2010
r
华
A
图1NKIA0000型
图2NKIB0000型
6外形尺寸
组合轴承的外形尺寸按表1的规定。
表1
单位为毫米
轴承型号
外形尺寸
NKIA0000型 NKIA5901 NKIA5902 NKIA 5903 NKIA 5904 NKIA59/22 NKIA5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 NKIA 5916 a对应的最大倒角尺寸规定在GB/T274—2000中，
D 24 28 30 37 39 42 47 55 62 68 72 80 85 90 100 105
B 16 18 18 23 23 23 23 27 30 30 30 34 34 34 40 40
Bi 17. 5 20 20 25 25 25 25 30 34 34 34 38 38 38 45 45
Tami* 0. 3 0. 3 0. 3 0. 3 0. 3 0. 3 0. 3 0. 6 0. 6 0. 6 0. 6 1 1 1 1 1
NKIB0000型 NKIB 5901 NKIB 5902 NKIB 5903 NKIB 5904 NKIB 59/22 NKIB 5905 NKIB 5906 NKIB 5907 NKIB5908 NKIB 5909 NKIB 5910 NKIB 5911 NKIB 5912 NKIB 5913 NKIB 5914
d 12 15 17 20 22 25 30 35 40 45 50 55 60 65 70 80
