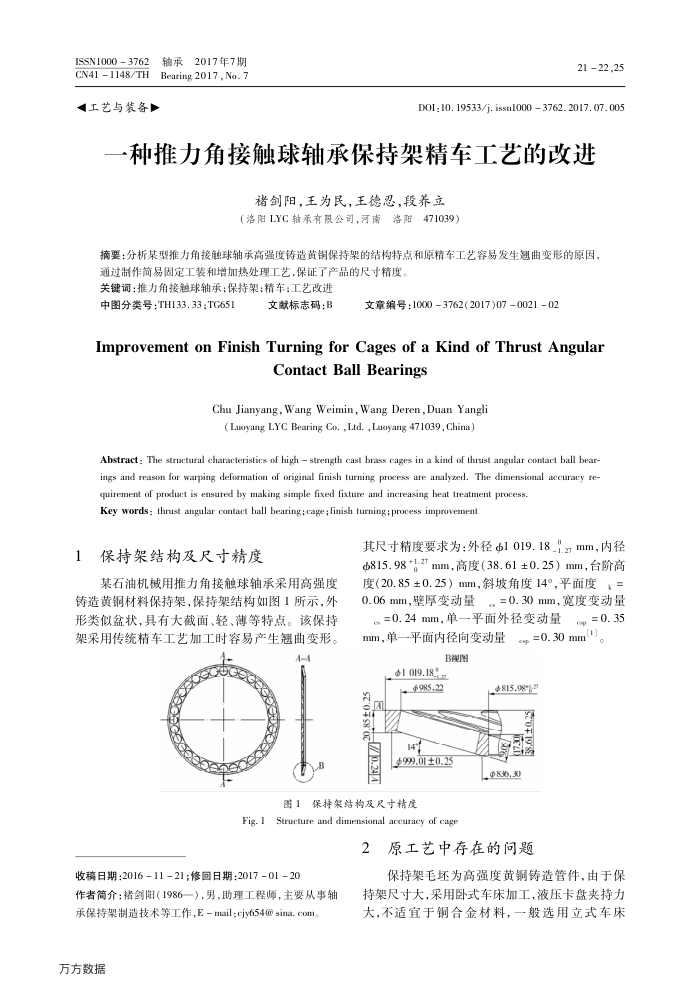

ISSN1000 3762 CN41 1148/TH
轴承2017年7期 Bearing 2017 , No. 7
工艺与装备》
21 22,25
D0I :10. 19533/i. issn1000 3762. 2017. 07. 005
一种推力角接触球轴承保持架精车工艺的改进
褚剑阳，王为民，王德忍，段养立（洛阳LYC轴承有限公司，河南洛阳471039）
摘要：分析某型推力角接触球轴承高强度铸造黄钥保持架的结构特点和原精车工艺容易发生趣曲变形的原因，
通过制作简易固定工装和增加热处理工艺，保证了产品的尺寸精度。关键词：推力角接触球轴承：保持架：精车：工艺改进
中图分类号：TH133.33;TG651
文献标志码：B
文章编号：10003762(2017)07002102
ImprovementonFinishTurningforCagesof aKind ofThrustAngular
ContactBallBearings
Chu Jianyang, Wang Weimin, Wang Deren ,Duan Yangli(Luoyang LYC Bearing Co. ,Lid. ,Luoyang 471039, China)
Abstract : The structural characteristics of high strength cast brass cages in a kind of thrust angular contact ball bear ings and reason for warping deformation of original finish turning process are analyzed. The dimensional accuracy re
quirement of product is ensured by making simple fixed fixture and increasing heat treatment process. Key words: thrust angular contact ball bearing;eage;finish turning; process improvement
保持架结构及尺寸精度
某石油机械用推力角接触球轴承采用高强度铸造黄铜材料保持架，保持架结构如图1所示，外形类似盆状，具有大截面、轻、薄等特点。该保持架采用传统精车工艺加工时容易产生翘曲变形。
44
其尺寸精度要求为：外径1019.18_1.2mm，内径 815.98+1.2mm，高度（38.61±0.25）mm，台阶高度(20.85±0.25）mm，斜坡角度14°，平面度，= 0.06mm,壁厚变动量5.=0.30mm，宽度变动量 α=0.24mm，单一平面外径变动量
ep = 0. 35
e =0. 30 mm[1]
mm,单一平面内径向变动量
B视图
41019.18
2 0 p.244
4985.22 14'
$999.01±0.25
图！保持架结构及尺寸精度
Fig. 1Structure and dimensional accuracy of cage
2
收稿日期：2016-11-21；修回日期：2017-01-20
作者简介：褚剑阳（1986一），男，助理工程师，主要从事轴承保持架制造技术等工作，E-mail：cjy654@sina.com。
万方数据
$815.982
50+
0836.30
原工艺中存在的问题
保持架毛坏为高强度黄铜铸造管件，由于保
持架尺寸大，采用卧式车床加工，液压卡盘夹持力大，不适宜于铜合金材料，一般选用立式车床
