ICS 21.100.20 CCS J 11
GB

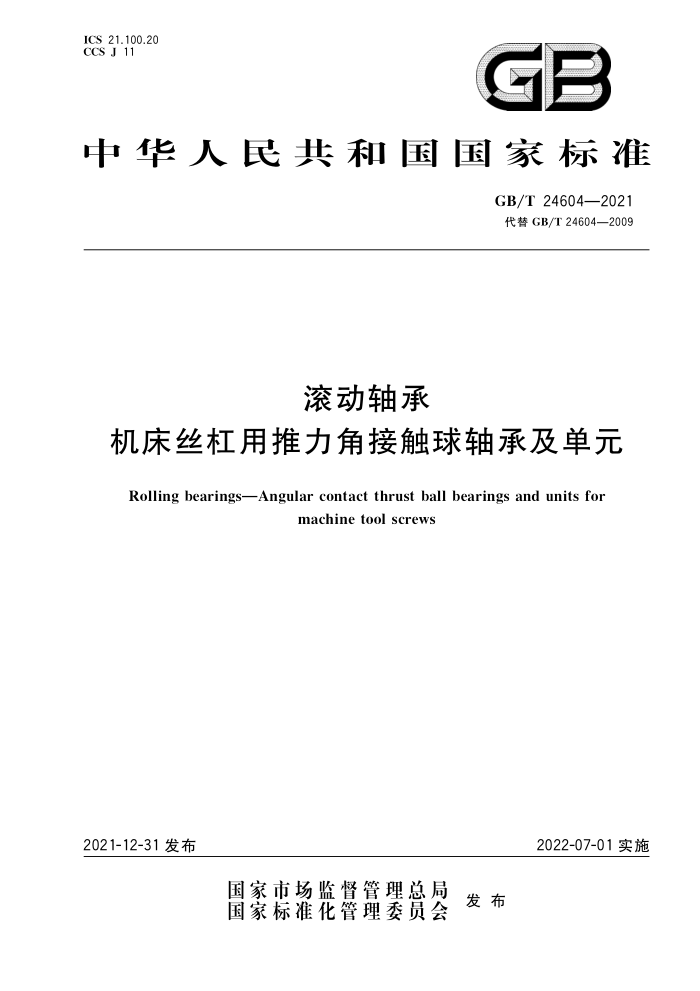

中华人民共和国国家标准
GB/T24604—2021 代替GB/T24604—2009
滚动轴承
机床丝杠用推力角接触球轴承及单元
Rolling bearings-Angular contact thrust ball bearings and units for
machine tool screws
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 24604—2021
前言
本文件按照GB/T1.12020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T24604—2009《滚动轴承 承机床丝杠用推力角接触球轴承》，与GB/T24604- 2009相比，除编辑性修改外，主要技术变化如下：
a）增加了ZKLN型、ZKLF型双向推力角接触球轴承及FU型和FUB型带法兰轴承座的筒型单
元的结构型式、代号方法和外形尺寸（见图2～图4、第6章、表7～表9和附录A）； b）增加了FU型带法兰轴承座的筒型单元的轴承座材料及热处理质量和公差要求（见9.1.1和
表11); c） 增加了ZKLN型、ZKLF型双向推力角接触球轴承的预载荷与启动摩擦力矩要求（见表16）； d) 增加了润滑脂与填脂量要求（见9.8）；
修改了轴承接触角和启动摩擦力矩的检验规则（见表17，2009年版的9.3）请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本文件起草单位：哈尔滨轴承集团有限公司、中山市盈科轴承制造有限公司、洛阳轴承研究所有限
e)
公司、常熟长城轴承有限公司、浙江五洲新春集团股份有限公司、哈尔滨新哈精密轴承股份有限公司。
本文件主要起草人：翁世席、王冰、杜晓宇、沈忠明、贾秋生、张玉辉、张雪松、王多亮、赵荣多本文件及其所代替文件的历次版本发布情况为：
GB/T24604—2009; 一本次为第一次修订。
SAC
1 GB/T24604—2021
滚动轴承
机床丝杠用推力角接触球轴承及单元
1范围
本文件规定了机床丝杠支承用米制系列推力角接触球轴承、双向推力角接触球轴承（以下简称“轴
承"）及带法兰轴承座的筒型单元（以下简称“单元”）的代号方法、外形尺寸和技术条件。
本文件适用于机床丝杠用推力角接触球轴承及单元的设计、检验及验收，
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T272—2017 滚动轴承 代号方法 GB/T307.1—2017 滚动轴承 向心轴承 产品几何技术规范（GPS)和公差值 GB/T307.2—2005 滚动轴承 测量和检验的原则及方法 GB/T307.3—2017 滚动轴承 通用技术规则 GB/T699—2015 优质碳素结构钢 GB/T4199—2003 滚动轴承公差 定义 GB/T5213—2019 冷轧低碳钢板及钢带 GB/T6930—2002 滚动轴承词汇 GB/T7324—2010 通用锂基润滑脂 GB/T7811—2015 滚动轴承参数符号 GB/T8597—2013 滚动轴承防锈包装 GB/T18254—2016 高碳铬轴承钢 GB/T24605—2009 滚动轴承 产品标志 GB/T 24608 3—2009 滚动轴承及其商品零件检验规则 GB/T32334—2015 滚动轴承 组配角接触球轴承技术条件 GB/T32562—2016 滚动轴承 摩擦力矩测量方法 GB/T34891—2017 滚动轴承 高碳铬轴承钢零件 热处理技术条件 JB/T6639—2015 滚动轴承 骨架式橡胶密封圈 技术条件 JB/T6641—2017 滚动轴承 残磁及其评定方法 JB/T 7048- 3—2011 滚动轴承 工程塑料保持架 技术条件 JB/T7051—2006 滚动轴承零件表面粗糙度测量和评定方法 JB/T 7752- —2017 滚动轴承 密封深沟球轴承 技术条件
1 GB/T 24604—2021
3 术语和定义
GB/T6930一2002界定的术语和定义适用于本文件。
4符号
GB/T4199一2003和GB/T7811一2015给出的以及下列符号适用于本文件 A：法兰轴承座的宽度 A1：轴承内圈与隔圈组件总宽度 A2：法兰安装面距轴承座端面尺寸 As：法兰厚度 b：拆卸槽宽度 b1：拆卸槽位置尺寸 D1:法兰轴承座外径 H：法兰外径 J：安装孔节圆直径 J1：法兰轴承座缺口尺寸 N：安装孔径 n：安装孔数 Sial一Sia2：组配轴承内圈轴向跳动的相互差/双向轴承两内圈轴向跳动的相互差 Seal一Sea2：组配轴承外圈轴向跳动的相互差 t：附带螺栓孔之间的角度 t/2:螺栓与螺纹孔之间的角度 △Dmpl一△Dmp2：组配轴承平均外径相互差 △Ds：带法兰简型单元外径的两点尺寸与其公称尺寸的偏差 △dmpl一△dmp2：组配轴承平均内径相互差/双向轴承两内圈平均内径相互差 △a：预载荷后凸出量的公差
5
结构型式
轴承及单元的常见结构型式见图1～图4。 带法兰筒型单元的补充结构型式参见附录A中图A.1。
2 GB/T 24604—2021
图176型、BSB型推力角接触球轴承
1
图2ZKLN型双向推力角接触球轴承 GB/T24604—2021
5
0.
2
b)
图3ZKLF型双向推力角接触球轴承
6
NU
D
+)
注：图形仅为结构示例，单元可有不同的凸缘位置和轴承组配方式。
图4FU型带法兰筒型单元
6代号方法
6.1 代号构成
轴承及单元代号由类型代号、尺寸代号和后置代号组成，排列顺序见表1。
表1轴承及单元代号的构成
轴承及单元代号
类型代号
尺寸代号
后置代号 GB/T24604—2021
6.2 类型代号
轴承和单元共分六种类型，类型代号用大写拉丁字母或数字表示，其代号及含义见表2。
表 2 2 轴承及单元类型代号说明
类型代号 76 BSB ZKLN ZKLF FU FUB
结构特点
示意图图 1 图 1 图 2 图3 图4 图 A.1
接触角为60°的推力角接触球轴承丝杠专用接触角为60°的推力角接触球轴承双向推力角接触球轴承双向推力角接触球轴承（集成安装结构）带法兰轴承座的筒型单元带法兰轴承座的筒型单元（补充结构）
6.3 尺寸代号
轴承和单元尺寸代号的构成及表示方法见表3。
表3尺寸代号
类型 尺寸系列代号 76
内径代号
外径代号
02,03
用三位数公称内径毫米数直接表示用三位数公称内径毫米数直接表示用三位数公称内径毫米数直接表示用三位数公称内径毫米数直接表示用三位数公称内径毫米数直接表示用三位数公称内径毫米数直接表示
BSB ZKLN ZKLF FU FUB
用三位数公称外径毫米数直接表示用三位数公称外径毫米数直接表示用三位数公称外径毫米数直接表示用三位数公称外径毫米数直接表示用三位数公称外径毫米数直接表示
6.4 后置代号
后置代号是在内部结构、材料及公差等级、组配方式、预载荷等技术要求有改变时添加的补充代号，内容及排列顺序按照GB/T272—2017和GB/T32334—2015的规定。 6.5 代号示例
示例1： 76 02 025 TN / P4 QFC A
预载荷为轻预载荷组配方式为四联面对面组配公差等级为4级保持架材料为工程塑料内径为25mm 尺寸系列为02 接触角为60°的推力角接触球轴承
5 GB/T24604—2021
示例2： BSB 025 062 TN / P4 QFC A
预载荷为轻预载荷组配方式为四联面对面组配公差等级为4级保持架材料为工程塑料外径为62mm 内径为25mm 专用于丝杠的接触角为60°的推力角接触球轴承5
示例3： ZKLN030062-2RSTN/
P4
公差等级为4级滚动体材料，缺省时为钢球；陶瓷球为HO1 保持架材料为工程塑料密封结构为两面接触式橡胶密封圈尺寸代号，内径与外径的公称尺寸双向推力角接触球轴承
示例4： FU025 080TN/P4QFCA
预载荷为轻预载荷组配方式为四联面对面组配公差等级为4级保持架材料为工程塑料外径为80mm 内径为25mm 带法兰轴承座的筒简型单元
7标记示例
符合GB/T24604一2021规定的、代号如6.5中示例1～示例4所示的轴承或单元分别标记为：滚动轴承 7602025TN/P4QFCA GB/T24604—2021 滚动轴承 BSB025062TN/P4QFCAGB/T24604—2021 滚动轴承 ZKLN030062-2RSTN/P4GB/T24604—2021 滚动轴承 FU025080TN/P4QFCA GB/T24604—2021
8外形尺寸
8.1 176型02系列、03系列轴承的外形尺寸按照表4和表5的规定。 8.2 2BSB型轴承的外形尺寸按照表6的规定。 8.3ZKLN型轴承的外形尺寸按照表7的规定 8.42 ZKLF型轴承的外形尺寸按照表8的规定。 8.5FU型单元的外形尺寸按照表9的规定，FUB型单元的外形尺寸参见表A.1
6
