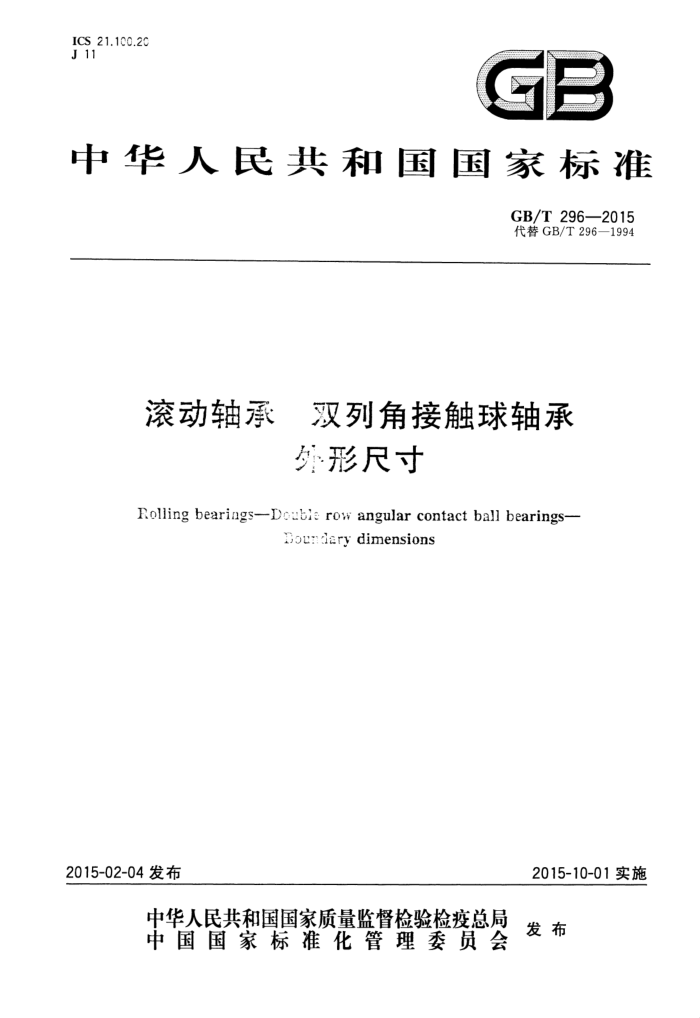

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T296—2015 代替GB/T296—1994
滚动轴承 双列角接触球轴承
外形尺寸
Rolling bearings-Doubis row angular contact ball bearings-
Boun iarydimensions
2015-10-01实施
2015-02-04发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T296—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T296一1994《滚动轴承双列角接触球轴承外形尺寸》，与GB/T296—1994相
比，主要技术变化如下：
修改了范围（见第1章，1994年版的第1章）； —增加和修改了部分规范性引用文件（见第2章，1994年版的第2章）；一增加了“术语和定义”“结构型式”和“代号”等内容（见第3章、第5章和第6章）；一将“有装球缺口的双列角接触球轴承”名称改为“有装填槽的双列角接触球轴承”（见第5章，
1994年版的第3章）；删除了一面带防尘盖和一面带密封图的双列角接触球轴承结构型式及其示意图（见1994年版的图3、图5）；增加了对最大倒角尺寸的规定（见表1、表2）；
删除了一面带防尘盖和一面带密封圈的双列角接触球轴承的代号及其外形尺寸（见1994年版
的表1、表2）；修改了轴承的尺寸范围（见表1、表2，1994年版的表1、表2）；
一删除了40系列双内圈双列角接触球轴承的代号及其外形尺寸（见1994年后的表3）；删除了附录“新旧轴承代号对照”（见1994年版的附录A）。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、浙江优特轴承有限公司、常熟长城轴承有限公司、中山
市盈科轴承制造有限公司。
本标准主要起草人：马素青、郑子勋、朱克明、李碧梅、曹一冰。 本标准所代替标准的历次版本发布情况为：
GB295-—1964,GB296—1984,GB/T296—1994。
I GB/T296—2015
滚动轴承 双列角接触球轴承
外形尺寸
1范围
本标准规定了符合GB/T273.3一2015的双列角接触球轴承、有装填槽的双列角接触球轴承、两面带防尘盖的双列角接触球轴承、两面带密封圈的双列角接触球轴承、双内圈双列角接触球轴承（以下简称“轴承”)的外形尺寸。
本标准适用于轴承的设计和选型。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T272--1993 液动轴承代号方法 GB/T274—2000 设动承 倒角尺寸最大值 GB/T 69302002 滚轴 词汇 GB/T7811—2007 滚动轴承 参数符号 JB/T2974—20C4 滚动轴系 代号方法的补充规定
3术语和定义
GB/T6930一2002界定的术语和定义适用于本文件。
4 符号
GB/T7811一2007给出的以及下列符号适用于本文件。 除另有说明外，图1～图6中所示符号和表1、表2中所示数值均表示公称尺寸。
轴承宽度；轴承外径；轴承内径；内、外圈倒角尺寸；
B D d r T smin r的最小单一倒角尺寸；
1
接触角。
a
-
5结构型式
轴承的结构型式见图1～图5。 注：图形仅为结构示例，未显示出所有结构细节。
1 GB/T296—2015
图2有装填槽的双列角接触球轴承
图1双列角接触球轴承(基型）
00000型（α=30）
00000A型（α=30°)
图4 两面带密封圈的双列角接触球轴承
图3两面带防尘盖的双列角接触球轴承
00000A—2Z型（α=30°）
00000A—2RS型（α=30°）
图5双内圈双列角接触球轴承
00000D型(α=45°) GB/T296—2015
6代号
GB/T272—1993、JB/T2974一2004给出的代号适用于本文件。
7标记示例
标记示例：滚动轴承3205AGB/T296-2015
8外形尺寸
轴承的外形尺寸按表1、表2的规定。
表132系列
单位为毫米
外形尺寸 D
轴承型号
00000型 00000A—2Z型 00000A—2RS型 d
B 14.3 15.9 15.9 17.5 20.6 20.6 23.8 27 30.2 30.2 30.2 33.3 36.5 38.1 39.7
00000A型 3200 A 3201 A 3202 A 3203 A 3204 A
Tsmia* 0.6 0.6 0.6 0.6 1 1 1 1.1 1.1 1.1 1.1 1.5 1.5 1.5 1.5
3200A2Z 3200A—2RS 3201A—2Z
10 12 15 17 20
30 32 35 40 47 52 62 72 80 85 90 100 110 120 125 130 41.3 1.5
3201A—2RS 3202A—2RS
/ 一一
3202A—2Z 3203A2Z 3203A—2RS
3204A2RS
3204A—2Z
3205 A 3206 A 3207 A 3208 A 3209 A 3210 A 3211 A 3212 A 3213 A 3214 A 3215 A 3216 A 3217 A 3218 A 3219 A 3220 A
3205A-2Z 3205A—2RS 25 3206A2Z
一
30 35 40
3206A2RS
3207A—2Z 3207A—2RS 3208A—2Z 3208A—2RS 3209A—2Z 3209A-2RS 45 3210A—2Z 3210A—2RS 50 3211A—2Z 3211A-2RS 55
一 - 一
- 一一 -
3212A—2RS 3213A—2RS 3214 A——2RS
3212A—2Z 3213A—2Z 3214A2Z
60 65 70 75 80
3215A—2Z 3215A—2RS 3216A—2Z
- -
2 2 2 2.1
140 150 160 170
44.4 49.2 52.4 55.6
3216A—2RS
3217A—2Z 3217A—2RS 85
3217 3218 3219 3220 3221 3222 3224 3226 3228
90 95
3218A—2Z 3219A2Z 3219A—2RS 3220A2Z 3220A2RS 100 180 60.3 2.1
3218A—2RS
105 110 120 130 140
190 200 215 230 250
65.1 69.8 76 80 88
2.1 2.1 2.1 3 3
/ - 一
一一 -
一
-
*对应的最大倒角尺寸规定在GB/T274一2000中。
3 GB/T 296—2015
表233系列
单位为毫米
轴承型号
外形尺寸
00000A型 00000型 00000A—2Z型 00000A-2RS型 00000D型 d 3302 A
B Tamin"
D
3302A—2Z 3302A-2RS 3303A-2Z 3303A—2RS 3304 A—2Z 3304A—2RS 3305 A2Z 3305A—2RS 3305 D 25 62 25.4 1.1
15 42 19 17 47 22.2 1 20 52 22.2 1.1
1
一
3303 A 3304 A 3305 A 3306 A
3306A—2Z 3306A-2RS 3306 D 30 72 30.2 1.1 3307A—2Z 3307A2RS 3307 D 35 80 34.9 1.5 3308A—2Z 3308A2RS 3308 D 40 90 36.5 1.5 3309 A-2Z 3309A-2RS 3309D 45 100 39.7 1.5 3310 A2Z 3310A-2RS 3310 D 50 110 44.4
3307 A 3308 A 3309 A 3310 A 3311 A
2
3311A2Z 3311A2RS 3311 D 55 120 49.2 2
3312A2Z 3312A2S 3312D 60 130 54 2.1 3313A-2Z 3313 A2RS 3313 D 65 140 53.7 2.1 3314 A—2Z 3314A--2RS 3314 D 70 150 63.5 2.1 3315A2Z 3315A-2RS
3312 A 3313 A 3314 A 3315 A
3314 3315 3315
75 160 63.3 2.1 80 170 68.3 2.1 85 180 73 3 90 190 73 3 95 200 77.8 3 100 215 82.6 3 105 225 87.3 3
一
3317 3318 3319 3320 3321
一一一一一
一一一
-
3322
110 240 92.1
3
“对应的最大倒角尺寸规定在GB/T274一2000中。
4 GB/T296—2015
参考文 献
[1] GB/T273.3—2015 滚动轴承 外形尺寸总方案 第3部分：向心轴承
