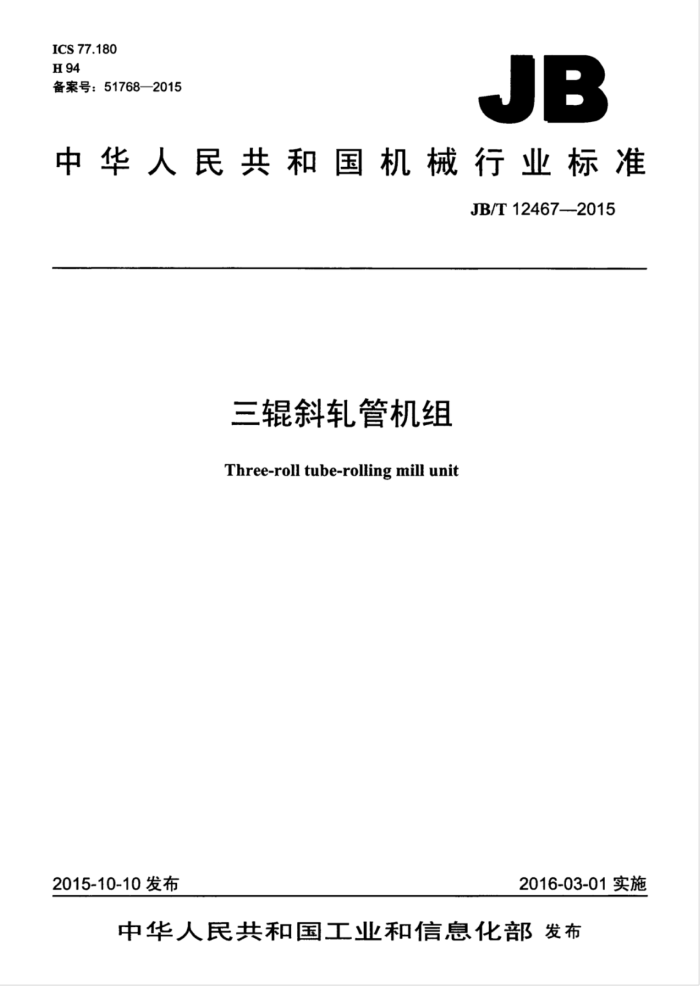

ICS 77.180 H94 备案号：51768—2015
JB
中华人民共和国机械行业标准
JB/T12467--2015
三辊斜轧管机组 Three-roll tube-rolling mill unit
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 华人民 共 和国
中
机械行业标准三辊斜轧管机组 JB/T12467—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1.25印张36千字
2016年12月第1版第1次印刷
定价：21.00元
*
书号：15111：13392 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12467—2015
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4型号、型式与基本参数. 4.1型号
I
温面面画面
4.2型式 4.3基本参数. 5技术要求. 5.1一般要求 5.2铸件、锻件、焊接件要求 5.3 装配要求。 5.4涂装要求. 5.5 液压、润滑和气动系统要求 5.6 配管要求 5.7 电气系统要求. 5.8 检验及供货要求 6检验与试验 6.1 总则.
P
O
10 10 10 11 11 11 11 13 13 13 14
6.2 外观检验 6.3 型式与基本参数检验 6.4 性能检验， 6.5 现场空负荷试验 6.6现场负荷试验 7标志、包装、运输和贮存
图1三辊斜轧管机轧制变形区示意图图2三辊斜轧管机的孔喉示意图，图3轧辊的轧角示意图图4轧辊的喂入角示意图图5单根芯棒限动轧制的三辊斜轧管机组示意图图6循环芯棒浮动轧制的三辊斜轧管机组示意图图7 循环芯棒限动轧制的三辊斜轧管机组示意图图8单根芯棒限动结构立面示意图图9循环芯棒浮动结构立面示意图图10循环芯棒限动结构立面示意图. 图11 开式机架三辊斜轧管机示意图. 图12 固定机架式三辊斜轧管机示意图
4
1
I JB/T12467—2015
图13 机架固定结合面检验方法示意图图14轧制中心线检验方法示意图
9 11 .12 ..12
BR80O0
图15三辊斜轧管机孔喉检验方法示意图，图16三辊斜轧管机喂入角检验方法示意图
表1 基本参数
.8
+-+-+++..
II JB/T12467—2015
三辑斜轧管机组
1范围
本标准规定了三辊斜轧管机组的术语和定义型号、型式与基本参数、技术要求、检验与试验、标志、包装、运输和贮存。
本标准适用于无缝钢管三辊斜轧管机组的设计、制造、装配及安装现场的空负荷试验和负荷试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1503 铸钢轧辊 GB/T15044 铸铁轧辊 GB/T4879--2016防锈包装 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7935 液压元件通用技术条件 GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2--2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T13306标牌 GB/T13313 轧辊肖氏、里氏硬度试验方法 GB/T14039-2002￥ 液压传动油液固体颗粒污染等级代号 JB/T5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.5一2007重型机械通用技术条件第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件第7部分：铸钢件补焊 JB/T5000.8 重型机械通用技术条件第8部分：锻件 JB/T5000.10一2007重型机械通用技术条件第10部分：装配 JB/T5000.11 1重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5000.14一2007重型机械通用技术条件第14部分：铸钢件无损探伤 JB/T5000.15--20071 重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6402 2大型低合金钢铸件 JB/T6996重型机械液压系统 通用技术条件
3术语和定义
下列术语和定义适用于本文件。
1 JB/T12467—2015
3.1
三辊斜轧管机three-rolltube-rollingmill 利用三个轧辊与芯棒一起将空心毛管轧制成中厚壁管的一种单台设备（三个轧辊在机架中互为120
角布置，与芯棒构成一个半封闭的孔喉，主要完成毛管的减壁和改善毛管的尺寸精度）。三辊斜轧管机亦可简称为三辊轧管机。 3.2
三辊斜轧管机的变形区three-rolltube-rollingmilldeformationzone 三辊斜轧管属斜轧工艺，三辊斜轧管机的变形区分为四个区域，即咬入减径区、集中减壁区、均壁
辗轧区和归圆抛出区，如图1所示。
咬入 集中均壁 妇园减径区减壁区赣轧区抛出区
4
说明： 1一轧辊： 2—毛管； 3—芯棒。
图1三辊斜轧管机轧制变形区示意图
3.3
三辊斜轧管机的孔喉three-rolltube-rollingmillporethroat 三辊斜轧管机的三个轧辊在机架中互为120°角布置，与辗轧区对应的轧辊工作段与芯棒构成的一
个半封闭的环形区域（见图2）。
说明： 1轧辊：
一荒管： 3—芯棒。
2-
图2三辊斜轧管机的孔喉示意图
2 JB/T12467-2015
3.4
三辊斜轧管机的辊轧角toeangleof three-rolltube-rollingmill B 轧管机的轧辊与轧制中心线呈一个空间角度布置，轧辊轴线在经过轧制线的法向平面的投影与轧制
线（芯棒轴线）所成的角度，如图3所示。 3.5
三辊斜轧管机轧辊的喂入角feedangleofthree-roll tube-rollingmill
Y
轧管机的轧辊与轧制中心线呈一个空间角度布置，轧辊轴线在与辗轧角所在的法向平面相垂直的切向平面的投影与轧制线（芯棒轴线）所成的角度，也称送进角，如图4所示。
图4轧辊的喂入角示意图
图3轧辊的辗轧角示意图
3.6
三辊斜轧管机组three-roll tube-rolling mill unit 无缝钢管热轧生产线成套设备的一个核心部分，是以三辑斜轧管机为主：包括辅助设备及对应的流
体、电器控制系统在内的一个区域（也称轧管机区），是以能完成生产荒管任务来界定，具有完整实现将空心毛管轧制成荒管功能的设备总成。
三辊斜轧管机组的设备组成根据芯棒运动方式的不同可分为三种： a）单根芯棒限动轧制，如图5所示；
说明：
芯棒操作机： 2入口台： 3-毛管横移装置： 4—轧管机主机：
一出口台：一液压系统；
7
8- 一干油集中润滑系统： 9 -稀油润滑系统： 10- 一电气控制系统。 图5单根芯棒限动轧制的三辊斜轧管机组示意图
一主传动：
5-
3 JB/T12467—2015
b）循环芯棒浮动轧制，如图6所示； c）循环芯棒限动轧制，如图7所示。
13
12
11
14
说明：
芯棒操作机：
出口台： 7-液压系统；
11- 芯棒毛管横移装置： 12 一脱棒机： 13— 一返回辊道： 14- 芯棒横移装置。
6
2入口台 3--毛管横移装置； 8-一一干油集中润滑系统： 4轧管机主机：
9稀油润滑系统： 10 一电气控制系统：图6循环芯棒浮动轧制的三辊斜轧管机组示意图
5——主传动：
说明： 1 芯棒操作机：
9稀油润滑系统： 10 电气控制系统： 11- 芯棒返回辊道：
5主传动
一入口台： 3 一毛管横移装置： 4轧管机主机：
一出口台：液压系统：干油集中润滑系统：
2
6 7 8-
芯棒冷却装置。
12-
图7 循环芯棒限动轧制的三辊斜轧管机组示意图
3.7
三辊抱芯装置three-roll contracting device 实现轧管机入口侧芯棒及毛管稳定运行的专用导卫装置，主要由可被动旋转的三个导向辊及连杆机
构组成，三个导向辊的开口度可连续调整，其导卫中心线与轧制中心线一致，由液压缸驱动，完成毛管 4
