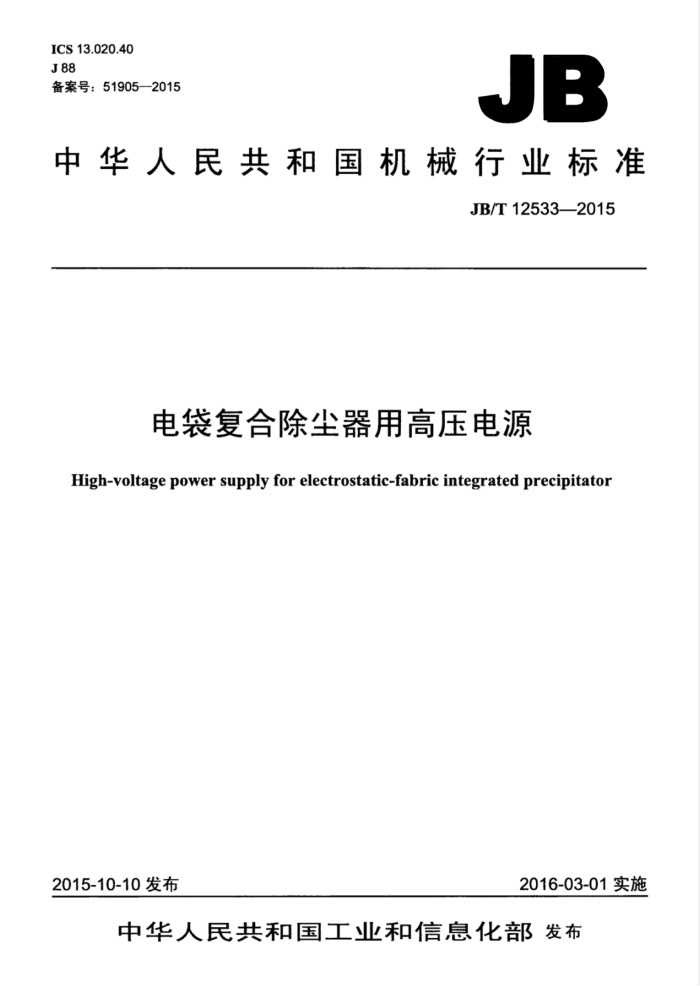

ICS13.020.40 J88 备案号：51905—2015
JB
中华人民共和国机械行业标准
JB/T12533—2015
电袋复合除尘器用高压电源
High-voltage power supply for electrostatic-fabric integrated precipitator
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12533—2015
目 次
前言.
范围 2 规范性引用文件 3 型号与型谱. 4 设计选型.
1
要求... 试验方法
S 6
7 检查、试验、调试、运行与维护 8 检验规则...
标志和使用说明书 10 包装、运输和贮存
0
表1 电场区板电流密度选型表表2额定电压选型表表3变压器的温升. 表4高压电源检验项目表 JB/T125332015
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、厦门市天源兴环保科技有限公司、厦门绿洋电气有
限公司、浙江佳环电子有限公司、浙江浙能镇海发电有限责任公司、龙岩空气污染治理技术研究中心。
本标准主要起草人：邹标、郭俊、魏文深、谢友金、蒋庆龙、林澄波、张红、刘发秀。 本标准为首次发布。
I JB/T12533—2015
电袋复合除尘器用高压电源
1范围
本标准规定了电袋复合除尘器用高压电源（以下简称高压电源）的型号与型谱、设计选型、要求、 试验方法、检查、调试、运行、维护、检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于电力、建材、冶金、化工、轻工等行业烟尘治理的电袋复合除尘器用高压电源。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3797—2005电气控制设备 JB/T1505半导体电力变流器型号编制办法 JB/T5845高压静电除尘用整流设备试验方法 JB/T6407电除尘器设计、调试、运行、维护安全技术规范 JB/T9688电除尘用晶闸管控制高压电源 JB/T11639除尘用高频高压整流设备
3型号与型谱
3.1型号
型号编制应按JB/T1505的规定。 3.2型谱 3.2.1额定输出直流电压等级
高压电源的额定输出直流电压（平均值）在下列数值中选取（kV）：60、66、7280。如有特殊要求，应在供货合同协议中体现。 3.2.2额定输出直流电流等级
高压电源的额定输出直流电流（平均值）应在下列数值中选取（A）：0.1、0.2、0.4、0.6、0.7、0.8 1.0、1.2、1.41.6、1.8、2.0。如有特殊要求，应在供货合同协议中体现。
4设计选型
4.1高压电源类型和供电方式的选择
高压电源可配用高频高压电源和工频高压电源，也可配用其他型式高压电源：高压电源宜采用直流供电方式。
高压供电电源可按电场供电，也可分区供电。分区供电时，每台高压电源可对多个分区同时供电，
1 JB/T12533—2015
且单个分区应容易单独解除。 4.2高压电源容量选型 4.2.1高压电源的电流选择
高压电源的电流容量选择，以保证粉尘荷电强度来选择电流密度为原则，按选择的收尘板电流密度和电场区总集尘面积大小，再考虑一定的设计余量（一般5%）来确定。电场区板电流密度选型见表1。
表1电场区板电流密度选型表
单位为毫安每平方米
电源形式单相工频高压电源高频高压电源
同极距300mm的电场区
同极距400mm的电场区
0.30~0.40 0.30~0.45
0.30~0.45 0.30~0.50
注：三相工频高压电源可参照在单相工频高压电源与高频高压电源之间的电流密度等级选择。
4.2.2高压电源的电压选择
电场区工作时的平均场强一般为3kV/cm～4kV/cm，即对同极距为300mm的电场，单相工频高压电源的工作电压一般为50kV～66kV：对同极距为400mm的电场，单相工频高压电源的工作电压一般为60kV72kV：针对不同的电场同极距，高压电源额定电压选型见表2。
单位为千伏
表2额定电压选型表
电源类型单相工频电源高频高压电源注：三相工频高压电源可参照高频高压电源的电压等级选择。
同极距300mm的电场区
同极距400mm的电场区
60~66 60~72
60~72 66~80
5要求
5.1使用条件
使用条件如下： a）海拔不超过1000m；如在海拔高于1000m的地域使用，需考虑介电强度的降低和空气冷却效
果的减弱。 b）对于控制柜，环境温度为-10℃～40℃；对于变压器，环境温度不高于43℃，不低于变压器油
所规定的凝点温度。 c）空气中最大相对湿度为90%（空气温度为20℃土5℃时）。 d）输入交流电压的持续波动范围不超过额定值的土10%；输入交流电压频率波动范围不超过土2%：
电压的稳态谐波含量的方均根值不超过10% e）无剧烈振动和冲击，垂直倾斜度不超过5%。 f）运行地点无导电、爆炸尘埃，没有腐蚀介质和破坏绝缘的气体或蒸汽。 g）如要求高压电源在特殊工作条件下使用，应在供货合同协议中体现。
2 JB/T12533-2015
5.2技术要求 5.2.1负载等级
负载等级按JB/T9688和JB/T11639的规定。 5.2.2额定直流输出电压
高压电源的额定直流输出电压应符合3.2.1的要求。 5.2.3设备可靠性要求 5.2.3.1开机和停机的冲击
设备应能承受在额定负载条件下开机和停机的反复冲击。 5.2.3.2设备耐温性能
“设备的控制器应能在温度为60℃（相对湿度<90%）的环境下正常运行不少于24h且不发生故障。 设备的控制柜内主要器件除控制器外)应能在温度为55℃的环境下通电运行不少于24h且不发生
故障。 5.2.4报警保护功能
设备运行中，如出现下列报警或故障，设备中任何元件都不应损坏，且设备应能发出报警信息或自动故障停机保护并显示故障信息：
a）设备输出低电压、低电流报警； b）负载短路故障： c）负载开路故障： d）变压器油温超限报警和故障： e）功率半导体器件故障。
5.2.5闪络控制
在不低于额定输出电压的60%的前提下，设备应能在200次/min闪络状态下稳定运行，不产生拉弧上冲。 5.2.6设备运行参数显示
按JB/T9688和JB/T11639的规定。 5.2.7通信功能
按JB/T9688和JB/T11639的规定，并应具备与滤袋区控制系统通信功能。 5.2.8电气绝缘强度
变压器油的耐电压和电气绝缘强度按JB/T9688和JB/T11639的规定。 5.2.9设备各部分温升
设备在额定直流输出电流、直流输出电压为额定值的90%100%的条件下运行，变压器的温升不应超过表3所列值，其中环境温度设定为40℃，线圈绕组的极限温度规范为105℃，等于环境温度加上温升（油顶层温升绕组温升）。除变压器外，其他的设备部件温升应按JB/T9688和JB/T11639的规定。
3 JB/T12533--2015
表3变压器的温升
器件或部件线圈绕组变压器上层油面
极限温升K
测量方法电阻法、红外测温 线圈绕组为A级绝缘，其他级别的可相应改变
备注
65 40
温度计法
极限温升以硅整流组件为准
5.2.10设备的一般要求
柜体按JB/T9688和JB/T11639的规定。 5.2.11噪声
设备的噪声应符合GB/T3797—2005中4.5.3的规定。 5.2.12防护等级
防护等级按JB/T9688和JB/T11639的规定。
6试验方法
6.1负载试验
按JB/T5845和JB/T11639的规定执行。 6.2输出调节范围试验
在模拟电场或电阻性负载条件下，设备的直流输出电流应能在0%～100%范围内调节，直流输出电压应能在0%～100%最大输出电压（或电场起晕电压至100%最大输出电压）范围内调节，调节过程应平滑变化，无突变现象。 6.3设备可靠性试验 6.3.1开机和停机的冲击试验
在额定负载条件下，使设备重复开机、停机操作50次，每次都需达到稳定值。 6.3.2设备耐温性能试验
在模拟调试台或其他调试设备使控制器通电运行的条件下，置控制器于温度为60℃的环境下，控制器能正常运行应不少于24h且不发生故障。
在模拟调试台或其他调试设备使受测试器件通电运行的条件下，设备的主要器件(除控制器外)在温度为55℃的环境下能通电运行应不少于24h且不发生故障。 6.4报警保护功能试验 6.4.1设备输出低电压、低电流报警试验
设备运行中，模拟输出电压、输出电流的反馈信号，使电压低于10kV同时电流低于额定值的10% 设备应能自动报警并显示报警信息。 6.4.2负载短路保护试验
将设备输出端预先短路或在运行中将设备输出端短路，设备应能自动停机报警并显示故障类型。
4
