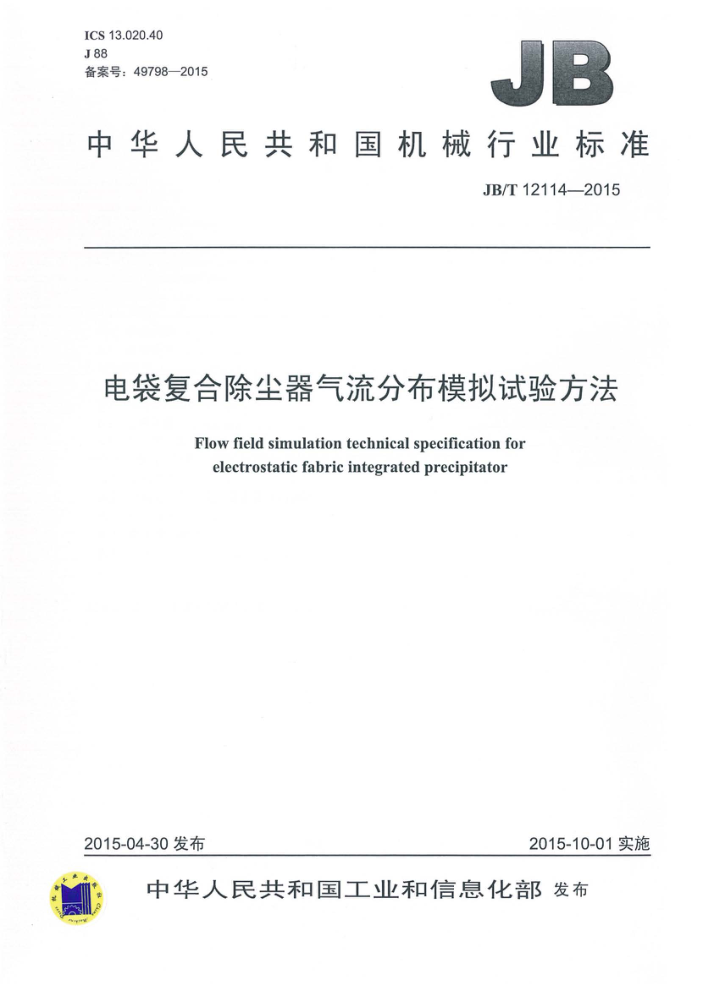

ICS 13.020.40 J88 备案号：49798—2015
JB
中华人民共和国机械行业标准
JB/T12114—2015
电袋复合除尘器气流分布模拟试验方法
Flow field simulation technical specification for
electrostatic fabric integrated precipitator
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T 12114—2015
目 次
前言 1 范围.
1
规范性引用文件 3 术语和定义 4试验方法.. 4. 总则... 4.2 数值模拟.
2
4.3 流速采样５技术要求 6评判标准, 6.1 气流分布均匀性. 6.2 流量分配. 6.3 出口风门流量偏差附录A（资料性附录）电袋复合除尘器气流分布模拟试验方法报告格式 A.1 试验目的. A.2 气流分布相关的主要参数及其确定 A.3 模型要求 A.4 数值模拟流程 A.5 计算结果 A.6 结论.
业国业量国上国+电++国++电临
+- - ......
....
图 A.1 电场区测试截面测点布置， JB/T 12114--2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江菲达环保科技股份有限公司、浙江大学、西安建筑科技大学、河南中材环保
有限公司、西安热工研究院有限公司、东北大学、福建龙净环保股份有限公司、南京国电科学技术研究院、绍兴市质量技术监督检测院。
本标准主要起草人：王勇、姚宇平、高翔、党小庆、郭相生、张滨渭、付智明、柳静献、杜宇江、 刘美玲、许东旭、朱召平、李谨、骆明儿。
本标准为首次发布。
I JB/T 12114—2015
电袋复合除尘器气流分布模拟试验方法
1范围
本标准规定了电袋复合除尘器气流分布模拟试验的术语和定义、试验方法、技术要求、评判标准。 本标准适用于电袋复合除尘器气流分布CFD模拟试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16845除尘器术语
3术语和定义
GB/T16845界定的以及下列术语和定义适用于本文件。
3.1
计算流体动力学computational fluid dynamics （CFD) 以计算机和CFD软件为工具，应用离散化的数学方法，对流体力学的各类问题进行数值实验、计
算机模拟和分析研究，指导实际问题的解决。 3.2
电袋复合除尘器气流分布模拟试验simulation for electrostatic fabric integrated precipitator 用CFD软件进行电袋复合除尘器的气流分布模拟试验。
3.3
数学模型 mathematical model 根据实际工程的几何形状建立的计算机模型。
3.4
多孔介质 porous media CFD 模型中模拟滤袋阻力特性的一种数学模型。
3.5
均流装置flow uniform device 使流体均勾分布的结构装置。
3.6
理想分配流量 ideal distribution of flow avg 在多进口烟道或多出口风门情况下，假设烟气绝对均勾分配的理想条件下的平均流量。
3.7
流量相对误差 relative tolerance of flow S 在多进口烟道或多出口风门情况下，单烟道或风门流量绝对偏差与理想分配流量的百分比，按公式
1 JB/T12114—2015
(2)
....
式中： n- 一截面测点数； vi——测点风速，单位为米每秒（m/s）；
平均风速，单位为米每秒（m/s）。
V
6.2 流量分配
各进口烟道的流量和理想分配流量的相对误差不超过土5%。 6.3出口风门流量偏差
出口风门的流量和理想分配流量的相对误差不超过土10%。 JB/T 12114—2015
附录A （瓷料性附录）
电袋复合除尘器气流分布模拟试验方法报告格式
A.1 试验目的
A.2 气流分布相关的主要参数及其确定
A.2.1 烟气量（工况）。 A.2.2 烟气温度、黏度、密度（工况）。 A.2.3 滤袋阻力：500 Pa～1 000 Pa。 A.2.4 多孔板开孔率（设计值）。 A.2.5入口速度（工况)。 A.2.6 出口压力（工况)。
A.3 模型要求
A.4 数值模拟流程
A.4.1 几何模型建立 A.4.2 网格划分
为保证足够的计算精度和收敛性，网格划分宜采用六面体网格，局部可采用四面体或五面体网格。 A.4.3边界条件设定 A.4.4送代计算
迭代计算是否收敛宜采用残差小于设定值，特征面速度、流量及压力等趋于稳定等判断标准来综合决定。
A.5 计算结果
数值模拟试验取样截面及取样点布置如图A.1所示。
A.6结论
4 JB/T 12114--2015
niXW
际
HXu
+ +
+ +
E
注：W通常取同极间距的2倍，H≤1m。
图A.1 电场区测试截面测点布置
