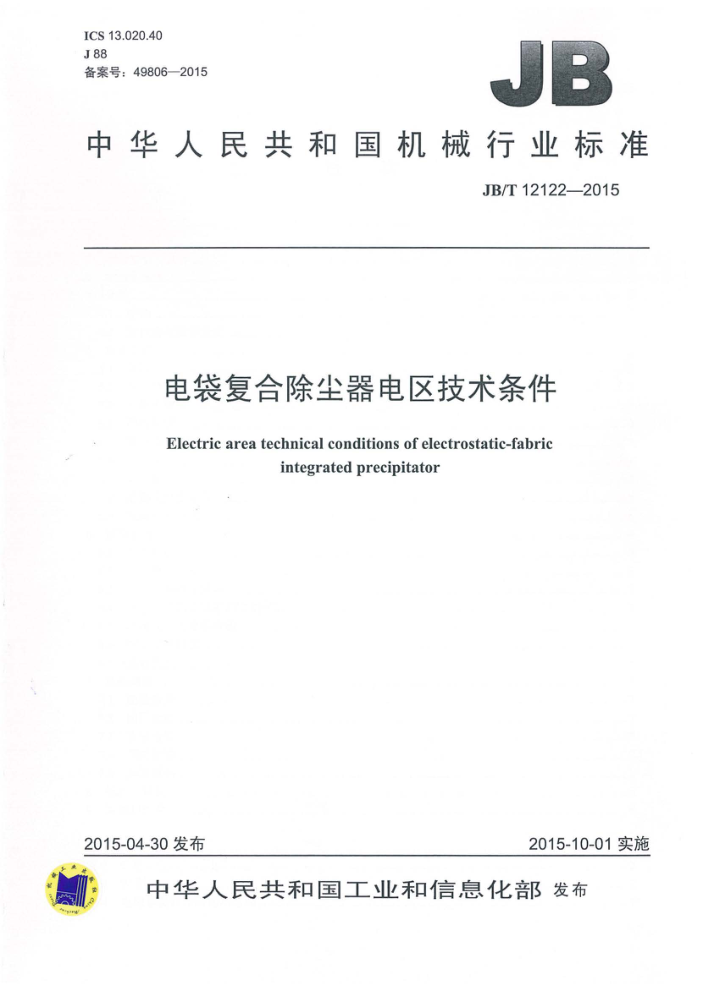

ICS 13.020.40 J88 备案号：49806—2015
JB
中华人民共和国机械行业标准
JB/T121222015
电袋复合除尘器电区技术条件
Electric area technical conditions of electrostatic-fabric
integratedprecipitator
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T 12122—2015
目 次
前言范围
HII
1
..........
2规范性引用文件 3术语和定义 4分类. 4.1结构. 4.2振打清灰装置分类 5技术要求 5.1 总则. 5.2 基本参数 5.3 阳极系统.. 5.4 阴极系统
7
2
电电电电电电电国电电电电电电电电
5.5 振打清灰装置， 5.6 绝缘件.. 5.7 电气配套 5.8 防锈及外观要求 5.9 现场安装要求， 6试验方法， 6.1 主要件检验.. 6.2 振打性能试验.. 6.3 电气控制装置试验 6.4 上位机控制系统控制功能试验， 6.5 防锈及外观要求检验... 6.6 焊接质量检验 6.7 其他检验检验规则
...........+......-
.
...
+++-.+++
+eete电tee临
.-
..+......
6
6
7
......
++..+1.+++++..D+.D+ID+I+
..+.+...+..
7.1 检验分类. 7.2 出厂检验 7.3 安装检验.. 7.4 型式检验 7.5 判定规则.… 8
++++++++.++..
++..++.++..
.......
X
标志、包装.…… 9 运输和贮存.. 图1 BE型... 图2C型.. 图3W型. 图4电磁锤振打器结构示意图
X
X
9
2
:2
1 JB/T 12122—2015
图5 弯锤. 图6直锤. 图 7 分体锤.. 表1电磁锤振打器规格及参数特性，表2电区检验项目及要求.
4
4
.....
中口中电电电电电心
+++++++
.......
++
II1 JB/T 12122—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、西安热工研究院有限公司、西安西矿环保科技有限
公司、龙岩空气污染治理技术研究中心、同方环境股份有限公司。
本标准主要起草人：卢秀艳、林宏、张滨渭、陈奎续、李宇、朱召平、卢敏荣、钟至光、谢美华、 王剑锋、赵旭东。
本标准为首次发布。
II 0 JB/T12122—2015
电袋复合除尘器电区技术条件
1范围
本标准规定了电袋复合除尘器电场区的术语和定义、分类、技术要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于电力、建材、冶金、化工、轻工等行业的除尘和物料回收工程中使用的电袋复合除尘器电场区（以下简称电区）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T6388运输包装收发货标志 GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 16845 除尘器术语 GB/T 19493 环境污染防治设备术语 GB/T 27869 电袋复合除尘器 GB50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（附条文说明） GB 50149 电气装置安装工程母线装置施工及验收规范（附条文说明） GB50168 电气装置安装工程电缆线路施工及验收规范（附条文说明） GB 50169 电气装置安装工程# 接地装置施工及验收规范（附条文说明） GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范（附条文说明） GB50255 电气装置安装工程电力变流设备施工及验收规范（附条文说明） DL/T 461 燃煤电厂电除尘器运行维护导则 JB/T 5000.12 重型机械通用技术条件第12部分：涂装 JB/T 5906 电除尘器阳极板 JB/T 5908 电除尘器主要件抽样检验及包装运输贮存规范 JB/T5909 电除尘器用瓷绝缘子 JB/T 5911 电除尘器焊接件技术要求 JB/T 5913 电除尘器阴极线 JB/T 8536 电除尘器机械安装技术条件
3术语和定义
GB/T16845、GB/T19493、GB/T27869界定的以及下列术语和定义适用于本文件。
3.1
混合区hybridfieldarea
1 JB/T12122—2015
同时安装电场通道和滤袋排，电场通道与滤袋排有序交错排列的区域。
4分类
4.1结构
电区主要由机械本体和电气两大部分组成。 机械部分包括阳极系统、阴极系统及其振打清灰装置。 电气部分包括高压供电电源、电气控制装置电区在电袋复合除尘器中有前级电区、混合区电区等多种配置形式。
4.2 2振打清灰装置分类
电区振打清灰装置根据振打设备分为电磁锤振打和机械锤振打。
5技术要求
5.1总则
电区技术条件应符合本标准的要求 ，并按照经规定程序批准的产品图样和技术文件制造、安装、调试、验收。 5.2 基本参数 5.2.1 电区电场风速宜选用 1.0ms 2m/s
电区通道宽度宜为300mm~400mm 5.3阳极系统 5.3.1阳极板分为带孔极板和不带孔极板，混合区中的电区阳极板宜选用带孔极板。阳极板截面形式如图1图3所示。带孔极板宜选BE型板和C型板，带孔极板开孔的形状宜选圆形，孔径宜为30mm~ Φ45mm，开孔率宜为35%~55%。
5.2.2
b
图1BE型
a
b
图2C型
b
图3W型
5.3.2单块阳极板应选厚度不小于1.2mm的整体冷轧钢板，用专用设备轧制，不得拼接。轧制后的极板两端切口应平整、光洁、无毛刺；表面不得有裂纹，无损伤性划痕。
2 JB/T12122—2015
5.3.3阳极板排组合后做悬吊检查，其平面度公差为其长度的1/1000，且不大于10mm；对角线长度相互差值不大于5mm。 5.3.4阳极板应符合JB/T5906的规定。 5.4阴极系统 5.4.1阴极线 5.4.1.1 阴极线应选芒刺线。 5.4.1.2 阴极线应符合JB/T5913的规定 5.4.2阴极框架
阴极框架的平面度公差为10mm，对角线长度相互差值不大于具长度的1/1000，且不大于10mm。 5.4.3 保温箱
福
阴极系统保温箱内应设置加热装置 供宿 5.5振打清灰装置 5.5.1 电磁锤振打 5.5.1.1 振打清 灰装置采用电磁锤振打器 振打强度 振打周期、振打间隔可调， 可实现程序自动控制。振打周期一 般不大于3min，当进口粉尘浓度低时， 不宜大于8min。 5.5.1.2 电磁链振打器可配置如下两种型式 其规格及参数特性见表1。
福
表1电磁锤振打器规格及参数特性
振打棒最大提升高度 适用工作温度 使用电压
振打棒
规格代号
直径mm 长度mm 质量kg 62.5
mm 300 450
v 220 220
50~80 -50~80
380 380
9 9
DCh9-300 DCh 9-450
62.5
5.5.1.3电磁锤振打器结构如图4所示 5.5.1.4振打棒与振打砧棒接触端应渗碳处理，保证振打端部硬度达58HRC～65HRC，振打砧棒可用普通钢制造 5.5.1.5振打器线圈绕组对保护套外壳应进行外施工频交流电压的耐压试验，试验电压为2000V，历时1min，应无绝缘击穿、闪络或异常响声。 5.5.1.6密封装置宜选用耐热老化及耐候性较好的硅橡胶双层密封。 5.5.1.7振打砧棒宜采用锥套连接。 5.5.2机械锤振打 5.5.2.1振打清灰装置采用减速电动机驱动振打锤，振打周期、振打时间可调，可实现程序自动控制。 振打周期一般不大于4min，当进口粉尘浓度低时，不宜大于8min。 5.5.2.2振打锤形式可如图5~图7所示。 5.5.3振打性能 5.5.3.1阳极板最小振打加速度值应不小于80g，阳极板受振平面振打加速度值应分布均匀，其相对均方根差系数应小于0.40。如在现场测定，只能测得阳极板排首尾两边的振打加速度值时，G应小于0.45。
3
