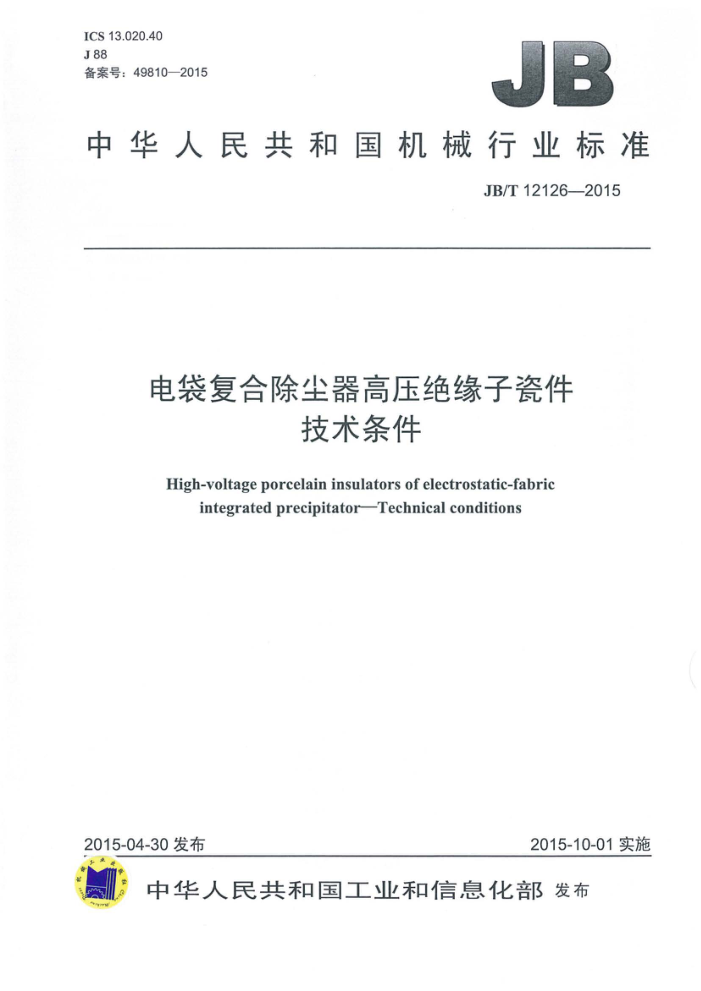

ICS 13.020.40 J88 备案号：49810—2015
JB
中华人民共和国机械行业标准
JB/T121262015
电袋复合除尘器高压绝缘子瓷件
技术条件
High-voltage porcelain insulators of electrostatic-fabric
integratedprecipitatorTechnical conditions
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
电袋复合除尘器高压绝缘子瓷件
技术条件 JB/T 12126—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1印张·27千字 2015年10月第1版第1次印刷
定价：18.00元
*
书号：15111·12689 网址: http: l/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 12126—2015
目 次
前言. 1 范围, 2 规范性引用文件 3 术语和定义 4分类.. 5技术要求.…
II
5.1外观质量. 5.2 公差和表面粗糙度 5.3机械强度， 5.4孔隙性要求 5.5 耐温度变化能力.. 5.6 电气绝缘性能 5.7 使用寿命... 6试验方法.
+++1.
........
+.++
++PI++.
..
6.1 外观检查 6.2 尺寸和几何公差、表面粗糙度检查 6.3 机械负荷试验.. 6.4孔隙性试验... 6.5温度循环试验.. 6.6 耐电压试验、工频火花电压试验. ．检验规则……
++t+
+R
+.++++...++.....
+4
...............
7.1 检验分类. 7.2 逐个检验， 7.3抽样检验. 7.4 型式试验 8包装、标志和运输. 8.1 包装... 8.2 标志.. 8.3 运输附录A（资料性附录）耐受电压值的修正方法附录B（资料性附录）正切量规测量锥度的方法 B.．正切量规.. B.2 测量参数. B.3 测量步骤 B.4 判定图 B.1 正切量规示意
+++++-
10
.++4++4+++.+.
1o JB/T 12126—2015
表1不上釉瓷件表面缺陷最大允许值。 表2瓷件在室温和高温下试验时的直流耐受电压值. 表3瓷件检验项目及要求表4抽样检验用样品数量。 表5型式试验用样品数量，
1
5
+++++++++++++++.++.++.++.+ P......++..+++.+.+..+.+.
...6
电电
++++
+-+-++-*
+..+......+..+....P..P..P.
II JB/T 12126—-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、铜川电瓷有限责任公司、中机生产力促进中心、南
京泰龙特种陶瓷有限公司。
本标准主要起草人：朱召平、林宏、田壮锋、姜圆、张晖栋、吴激扬、周宝山、谢美华。 本标准为首次发布。
III JB/T12126—2015
电袋复合除尘器高压绝缘子瓷件
技术条件
1范围
本标准规定了电袋复合除尘器高压绝缘子瓷件（以下简称瓷件）的术语和定义、分类、技术要求试验方法、检验规则、包装、标志和运输。
本标准适用工作温度不高于250℃的电袋复合除尘器中维持高压电场的各种瓷件。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图标标志 GB/T772—2005高压绝缘子瓷件技术条件 GB/T 775.1 绝缘子试验方法第1部分：一般试验方法 GB/T 775.2 绝缘子试验方法第2部分：电气试验方法 GB/T 775.3 绝缘子试验方法第3部分：机械试验方法 GB/T 2900.8 电工术语绝缘子 GB/T11334—2005产品几何量技术规范（GPS） 圆锥公差 GB/T14389 工程陶瓷冲击韧性试验方法 GB/T 27869 电袋复合除尘器 JB/T 5896 常用绝缘子术语 JB/T6746（所有部分） 电除尘器用瓷绝缘子 JB/T 9673 绝缘子产品包装
3术语和定义
GB/T27869、GB/T2900.8、GB/T772和JB/T5896界定的以及下列术语和定义适用于本文件。
3.1
瓷套bushing 供一个或多个导体穿过箱体，起绝缘和支持作用的瓷件。
3.2
振打棒rappingrod 一种长棒形绝缘子瓷件，用来传递振打冲击力。
3.3
拉棒pullingrod 由一个绝缘件及端部胶装附件组成，主要承受拉伸负荷的绝缘子。
3.4
转轴rotating shaft
1 JB/T12126—2015
由一个绝缘件及端部胶装附件组成，用来传递扭转力的绝缘子。
4分类
电袋复合除尘器高压绝缘子瓷件按用途分类，可分为瓷套、支柱绝缘子、振打棒、拉棒、转轴、穿墙套管及其他绝缘子。
5技术要求
5.1外观质量
5.1.1一般要求
瓷件不允许有裂纹 5.1.2 2上釉表面的外观质量要求
上釉表面的外见质量应符合GB/T7722005中4.3的规定，不应有裂纹 5.1.3不上釉表面的外观质量要求
不上釉表面（不包括胶装表面） 的缺陷不应超过表1规定的值
不上釉瓷件表面缺陷最大允许值
表1
缺 陷 项目 U 坊
缺陷总面积 mm? 130 150 250 300 400
缺损
瓷件表面总面积
斑点直径经 mm
mm
面积 mm 69.0 107.0 210.0 274.0 346.0
深度 mm 1.3 1.6 1.6 1.6 2.4
面积 mm? 48.0 56.0 64.0 72.0 80.0
深皮 mam 2.8 2.8 3.2 3.2 3.2
1.3 1.3 1.6 1.6 2.4
≤63000 >63000~100000 ≥100 000~160000 ≥160 000~250 000
>250000
5.2公差和表面粗糙度 5.2.1尺寸公差 5.2.1.1不磨瓷的瓷件
不磨瓷的瓷件尺寸公差应符合GB/T772的规定。 5.2.1.2磨瓷的瓷件
经磨瓷后的瓷件锥度公差精度等级为GB/T11334—2005中表2规定的AT12，单向取负偏差值；磨瓷后的其他尺寸公差应符合GB/T772的规定，其中磨削部位的直径尺寸偏差应符合GB/T772—2005 中表3的II级规定。 5.2.1.3爬电距离
爬电距离应符合图样的规定，其偏差应符合GB/T772的规定。
2 JB/T12126—2015
5.2.2几何公差
经磨瓷的瓷件，其锥面的跳动不超过0.15mm，其他几何公差应符合JB/T6746（所有部分）的规定。不磨瓷的瓷件几何公差应符合GB/T772的规定。 5.2.3表面粗糙度
瓷套磨削端面的表面粗糙度不应大于Ra3.2，其他瓷件的磨削端面的表面粗糙度不应大于Ra12.5；支柱绝缘子内表面的粗糙度不应大于Ra12.5；锥度配合面的表面粗糙度不应大于Ra3.2。 5.3 机械强度
瓷件的机械强度应满足图样的规定，且不应低于以下值： a）瓷套的压缩破坏负荷应不小于500kN； b）支柱绝缘子的压缩破坏负荷应不小于300kN； c）振打棒在规定冲击负荷下耐击打次数应不少于1×10°次； d）转轴的扭转破坏负荷应不小于2kN
5.4孔隙性要求
瓷件部面应均质致密， 经孔隙性试验后不应有任何渗透现象 孔隙性试验的压力不低于20MPa，压力（MPa） 与时间（h） 的乘积应不低于180。 5.5 耐温度变化能力
瓷件应能耐受三次温度循环试验而不损坏。 试验温度差应符合GB/T772的规定。 6电气绝缘性能
5.6 5.6.1 耐电压试验
瓷件应按其电压等级和温度等级经受表2规定的直流耐受电压试验， 不发生击穿、损坏或闪络。若试验条件不具备， 可以采用交流耐受电压进行试验，其峰值等于表2的数值。若瓷件安装高度在海拔 1000m以上，直流耐受电压值可按附录A的要求进行修正。
表2瓷件在室温和高温下试验时的直流耐受电压值
试验温度
250℃
200℃ 直流耐受电压值
额定直流电压
室温
108kv 120 kV 135 kv 150kV 180 kV
72kV 80 kV 90kV 100kV 120 kv
90kV 97 kv 110 kV 120kV 144 kV
87kV 90 kv 105kV 115kV 140 kV
5.6.2工频火花电压试验
瓷套、穿墙套管应能耐受连续5min工频火花电压试验而不击穿、损坏或异常发热。
